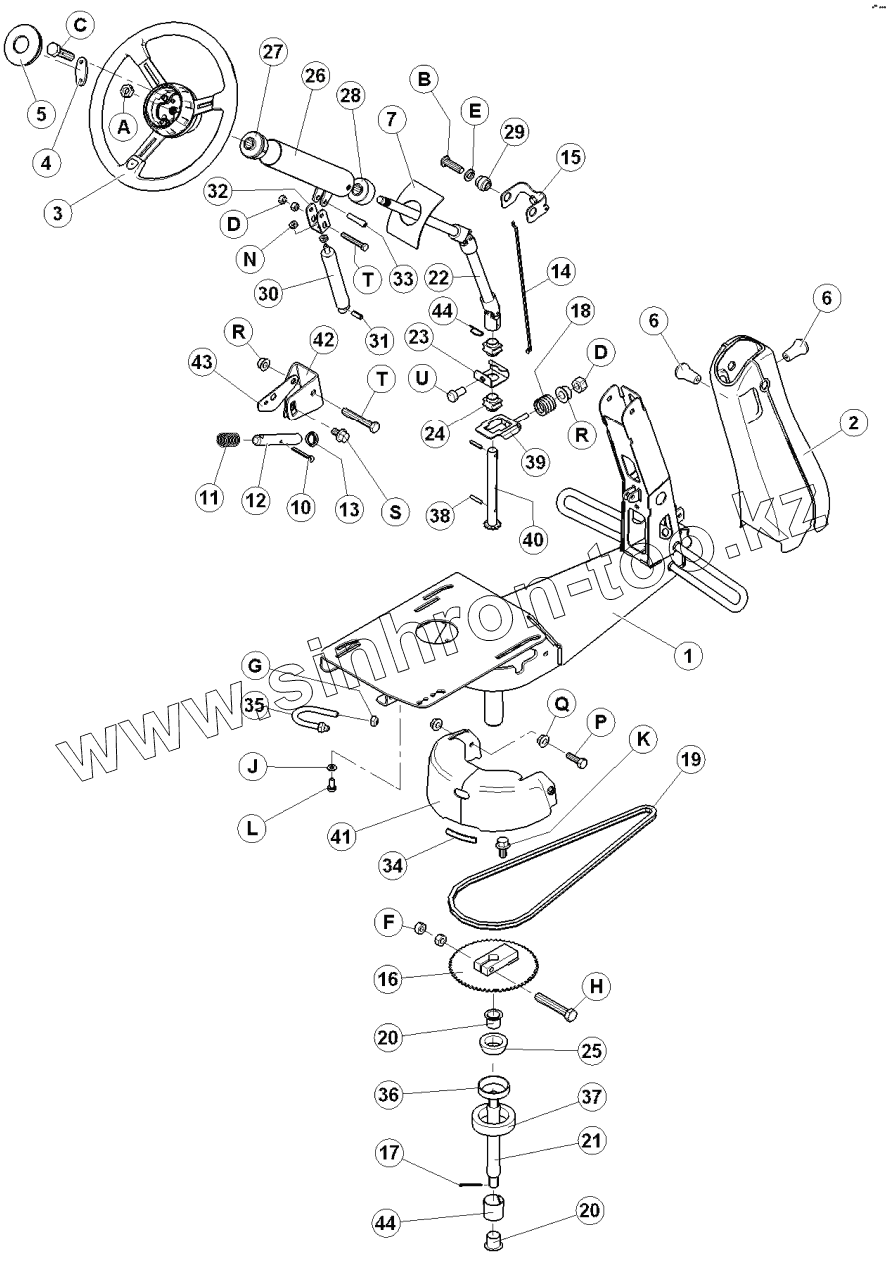

Каталог запасных частей к технике: MacDon-M155. Рулевая колонка и база сидения
1
2
3
3
4
5
6
6
7
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
A
B
C
D
D
E
F
G
Н
J
К
L
N
P
Q
R
R
S
T
T
U
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 109239 | ОСНОВАНИЕ | |
| 2 | 109480 | КРЫШКА | |
| 3 | 109482 | КОЛЕСО | |
| 4 | 109788 | КЛЮЧ | |
| 5 | 109483 | КРЫШКА | |
| 6 | 109472 | РУЧКА | |
| 7 | 109748 | САЛЬНИК | |
| 10 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 11 | 19739 | SPRING-COMPRESSION | |
| 12 | 109470 | ПАЛЕЦ | |
| 13 | 109478 | ВТУЛКА | |
| 14 | 109502 | СТЕРЖЕНЬ | |
| 15 | 163438 | ШВЕЛЛЕР | |
| 16 | 109346 | ЗВЕЗДОЧКА СВАРН | |
| 17 | 18606 | PIN | |
| 18 | 109779 | ПРУЖИНА | |
| 19 | 109479 | ЦЕПЬ | |
| 20 | 156424 | ВТУЛКА | |
| 21 | 109344 | ВАЛ | |
| 22 | 109477 | ВАЛ | |
| 23 | 109302 | ФИКСАТОР | |
| 24 | 109751 | BUSHING – PLASTIC | |
| 25 | 109611 | ПОДШИПНИК | |
| 26 | 109288 | ТРУБА | |
| 27 | 45661 | ROLLER-PLASTIC | |
| 28 | 19488 | ROLLER | |
| 29 | 109299 | ПРОКЛАДКА | |
| 30 | 109073 | SPRING – GAS | |
| 31 | 50075 | PIN-SPRING 3/8 DIA X 10 LG | |
| 32 | 45744 | ВИЛКА | |
| 33 | 30061 | ПАЛЕЦ | |
| 34 | 42589 | MOULDING | |
| 35 | 109914 | БОЛТ | |
| 36 | 30516 | МАНЖЕТА | |
| 37 | 109915 | САЛЬНИК | |
| 38 | 16266 | PIN-SPRING 1/4 DIA X 125 LG | |
| 39 | 109306 | НАПРАВЛЯЮЩАЯ | |
| 40 | 109297 | ВАЛ | |
| 41 | 109932 | КРЫШКА | |
| 42 | 160275 | ПЛЕЧО | |
| 43 | 160276 | ПЛЕЧО | |
| 44 | 21763 | FASTENER - CABLE TIE BLACK | |
| 45 | 109350 | ВТУЛКА | |
| A | 105173 | ГАЙКА | |
| B | 109071 | BOLT - BUTTON HD 0375 NC X 125 LG | |
| C | 135349 | БОЛТ | |
| D | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| E | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| F | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| G | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| Н | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| J | 18597 | ШАЙБА | |
| К | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| L | 30715 | ГАЙКА | |
| M | 30716 | WASHER - LOCK SPRING (M8) | |
| N | 109072 | NUT - HEX JAM M10 | |
| P | 21087 | BOLT | |
| Q | 21403 | ГАЙКА | |
| R | 30228 | Гайка | |
| S | 50076 | БОЛТ | |
| T | 21102 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP | |
| U | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
