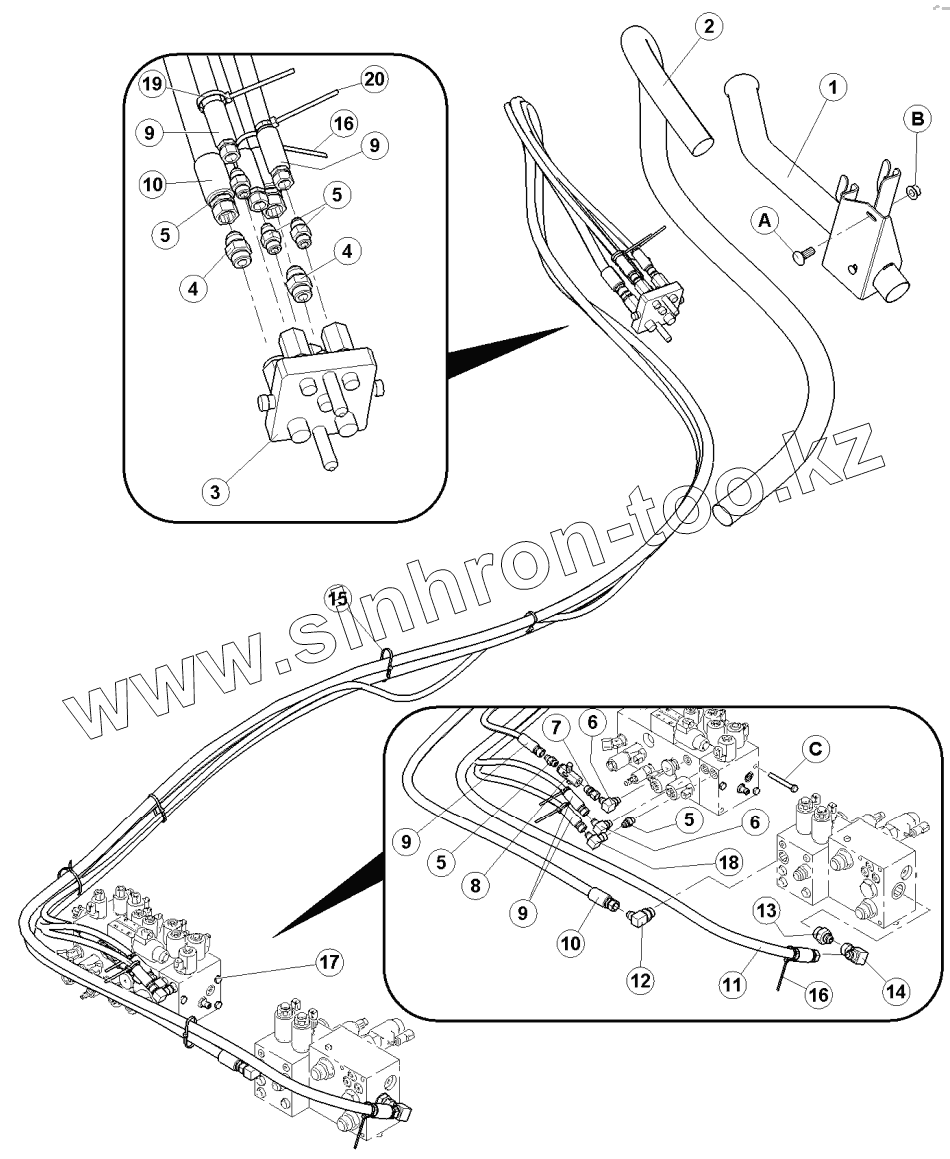

Каталог запасных частей к технике: MacDon-M155. Комплект гидравл. мотовила полотняной жатки
21568
30228
19965
1
2
3
4
4
5
5
5
5
6
6
7
8
9
9
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B5577 | B5577 | КОМПЛЕКТ МОТОВИЛА ПОЛОТНЯНОЙ ЖАТКИ | |
| 21568 | 21568 | BOLT - HH 3/8 NC X 30 LG GR 5 ZP | |
| 30228 | 30228 | Гайка | |
| 19965 | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| 1 | 163120 | SUPPORT-RH HOSES, WELD'T | |
| 2 | 110546 | SLEEVE-HOSE | |
| 3 | 135238 | COUPLING-MULTI LINK C/W seal kits, cplrs, dowel AND screw kits listed below | |
| 4 | 21030 | FITTING - CONNECTOR HYD | |
| 5 | 15903 | FITTING - CONNECTOR HYD | |
| 6 | 30282 | FITTING - ELBOW 90° HYD | |
| 7 | 135015 | FITTING - ADAPTER HYD | |
| 8 | 112934 | VALVE | |
| 9 | 110544 | HOSE-HYD | |
| 10 | 110542 | HOSE-HYD | |
| 11 | 110543 | HOSE-HYD | |
| 12 | 21801 | FITTING - ELBOW 90° HYD | |
| 13 | 135364 | FITTING - ADAPTER HYD | |
| 14 | 30556 | FITTING - ELBOW 90° HYD | |
| 15 | 21763 | FASTENER - CABLE TIE BLACK | |
| 16 | 40701 | FASTENER-CABLE TIE-YELLOW | |
| 17 | 110575 | ASSY-AUX LIFT VALVE BLOCK (REEL FORE AFT-DWA) | |
| 18 | 106717 | FITTING - ELBOW 90° HYD | |
| 19 | 40702 | FASTENER-CABLE TIE RED | |
| 20 | 49227 | FASTENER-CABLE TIE GREEN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
