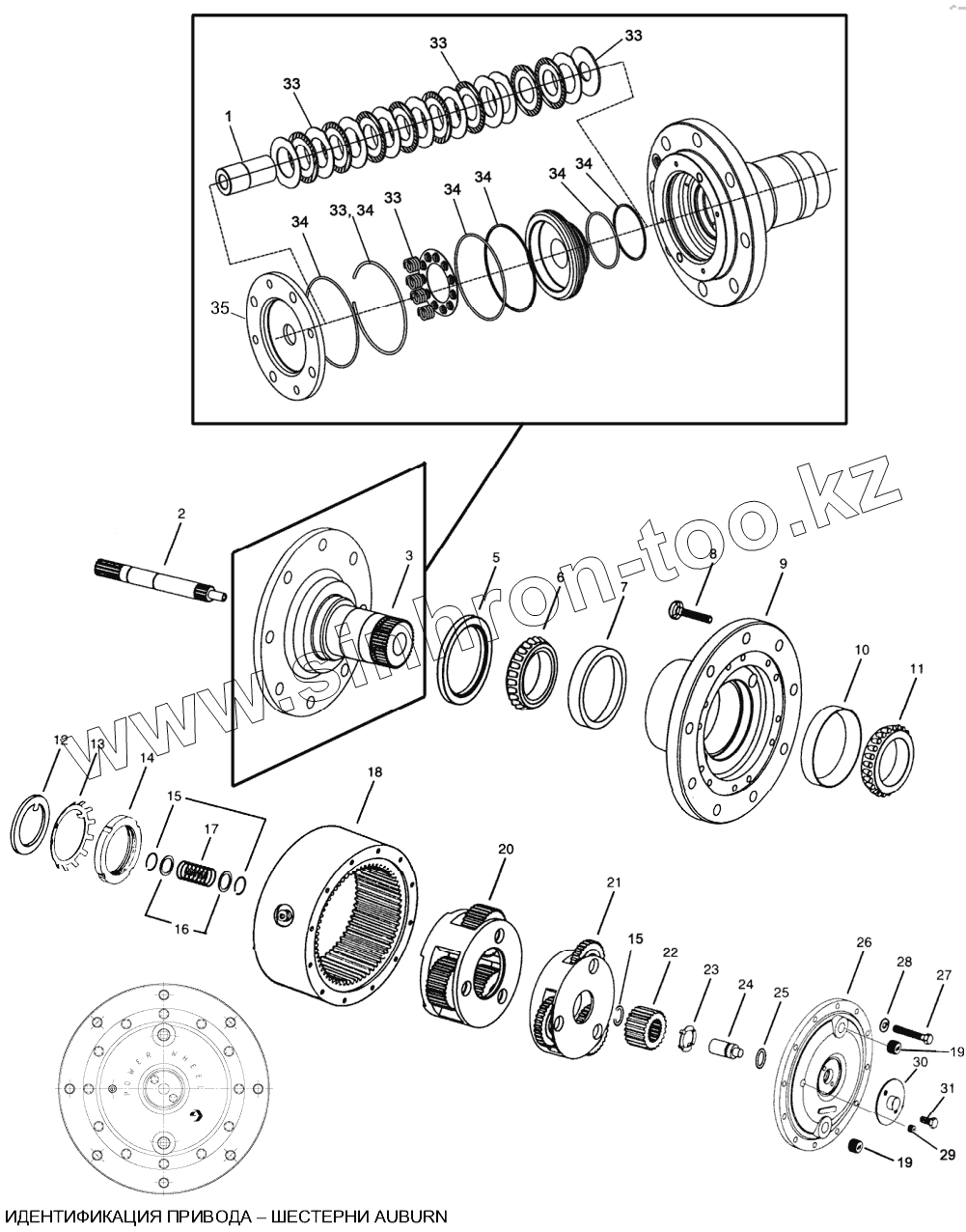

Каталог запасных частей к технике: MacDon-M155. Колесо модели 8В - с шестернёй AUBURN
1
2
3
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
33
33
33
33
33
34
34
34
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 163614 | 163614 | ПРИВОД | |
| 1 | 163762 | МУФТА | |
| 2 | 163757 | ВАЛ | |
| 3 | 163754 | ВАЛА | |
| 5 | 163753 | SEAL – OIL | |
| 6 | 163752 | BEARING – CONE | |
| 7 | 163751 | BEARING – CUP | |
| 8 | 49880 | BOLT - WHEEL (PRESS-IN) 5/8 NF X 60 LG | |
| 9 | 163748 | HUB | |
| 10 | 163750 | BEARING – CUP | |
| 11 | 163749 | BEARING – CONE | |
| 12 | 163747 | WASHER – THRUST | |
| 13 | 163746 | WASHER - EXT TOOTH LOCK | |
| 14 | 163745 | NUT - BEARING LOCK | |
| 15 | 49872 | RING-RETAINING | |
| 16 | 49867 | WASHER – THRUST | |
| 17 | 49866 | SPRING-DISENGAGE | |
| 18 | 163738 | GEAR – RING | |
| 19 | 30203 | PLUG - MAGNETIC PIPE SQ SOCKET | |
| 20 | 163744 | КАРЕТКА В СБОРЕ | |
| 21 | 163737 | КАРЕТКА В СБОРЕ | |
| 22 | 163736 | ШЕСТЕРНЯ | |
| 23 | 30200 | WASHER-THRUST | |
| 24 | 111093 | SHAFT- DISENGAGE PLUNGER | |
| 25 | 111105 | O-RING (4 LOBED) | |
| 26 | 49874 | COVER – LARGE | |
| 27 | 49879 | BOLT - HEX HD | |
| 28 | 30191 | WASHER-HARDENED | |
| 29 | 50231 | PLUG-PIPE DRYSEAL 025 NPT | |
| 30 | 30205 | COVER-DISENGAGE | |
| 31 | 111099 | BOLT - HEX HD 5/16 NC X 05 LG GR 5 ZP | |
| 33 | 163755 | KIT - FRICTION DISK | |
| 34 | 163756 | SEAL KIT - POWER WHEEL BRAKE | |
| 35 | 163763 | ПЛАСТИНА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
