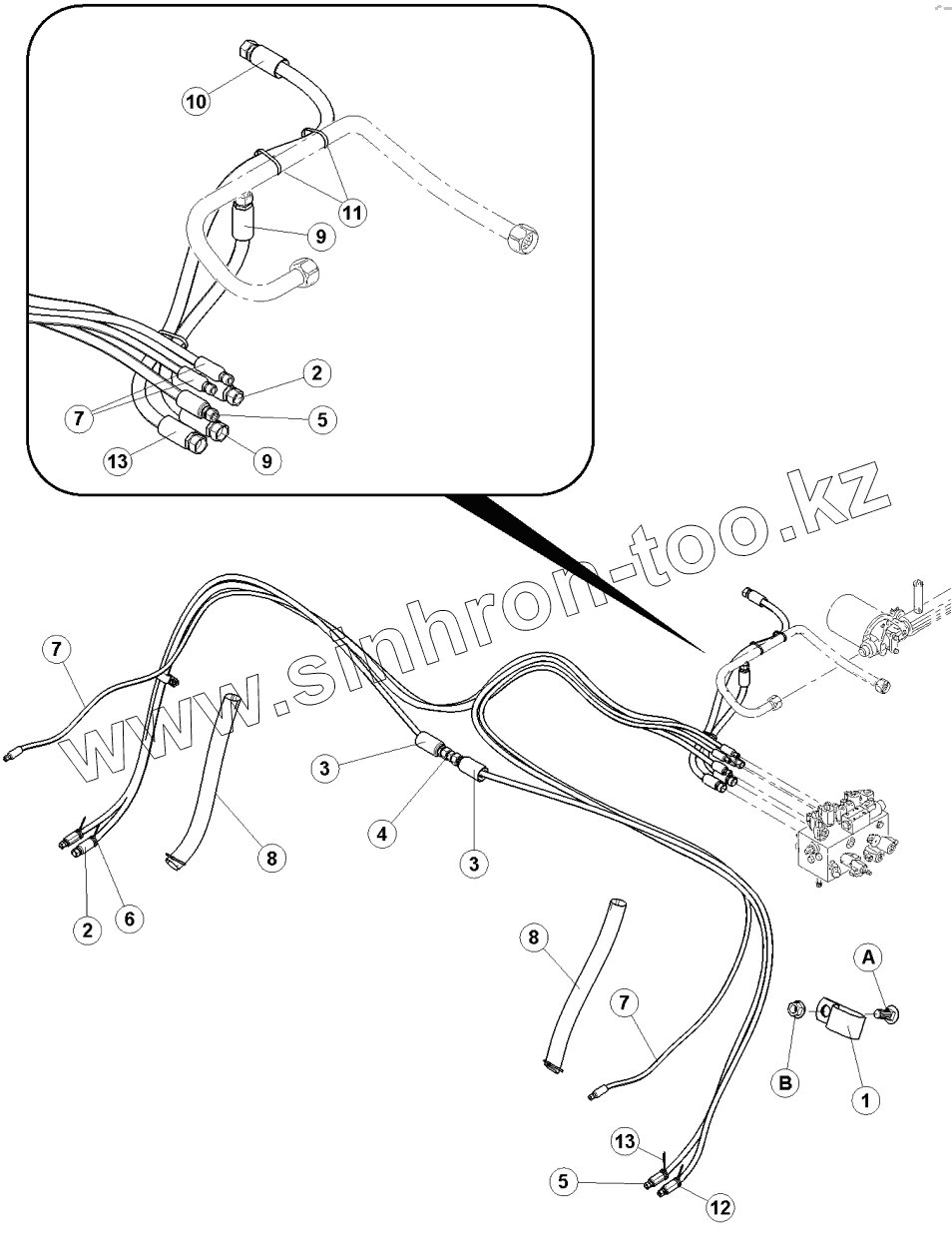

Каталог запасных частей к технике: MacDon-M155. Гидравлика подьема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
6
7
7
7
8
8
9
9
10
11
12
13
13
A
B
Позиция на иллюстрации Заводской номер детали Название детали
1 103738 ЗАЖИМ
2 111328 HOSE - HYDRAULIC- LIFT
3 111556 HOSE - SLAVE LIFT CYL BASE TO CTR JOINER
4 30375 FITTING - UNION HYD
5 111557 HOSE - HYDRAULIC LIFT RETURN
6 49232 FASTENER-CABLE TIE WHITE
7 111323 ШЛАНГ
8 112940 SLEEVE
9 138285 ШЛАНГ
10 139192 ШЛАНГ
11 21763 FASTENER - CABLE TIE BLACK
12 40702 FASTENER-CABLE TIE RED
13 40701 FASTENER-CABLE TIE-YELLOW
A 19965 BOLT - RHSN 3/8 NC X 10 GR 5 ZP
B 30228 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
