Каталог запасных частей к технике: MacDon-M105. Нейтраль, замок и вертикаль, рычаги
1
2
3
4
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
38
39
40
41
A
A
B
B
C
C
D
E
F
G
H
J
K
L
M
M
M
M
N
N
P
P
P
Q
Q
Q
R
S
T
U
U
V
W
W
X
Y
Y
Z

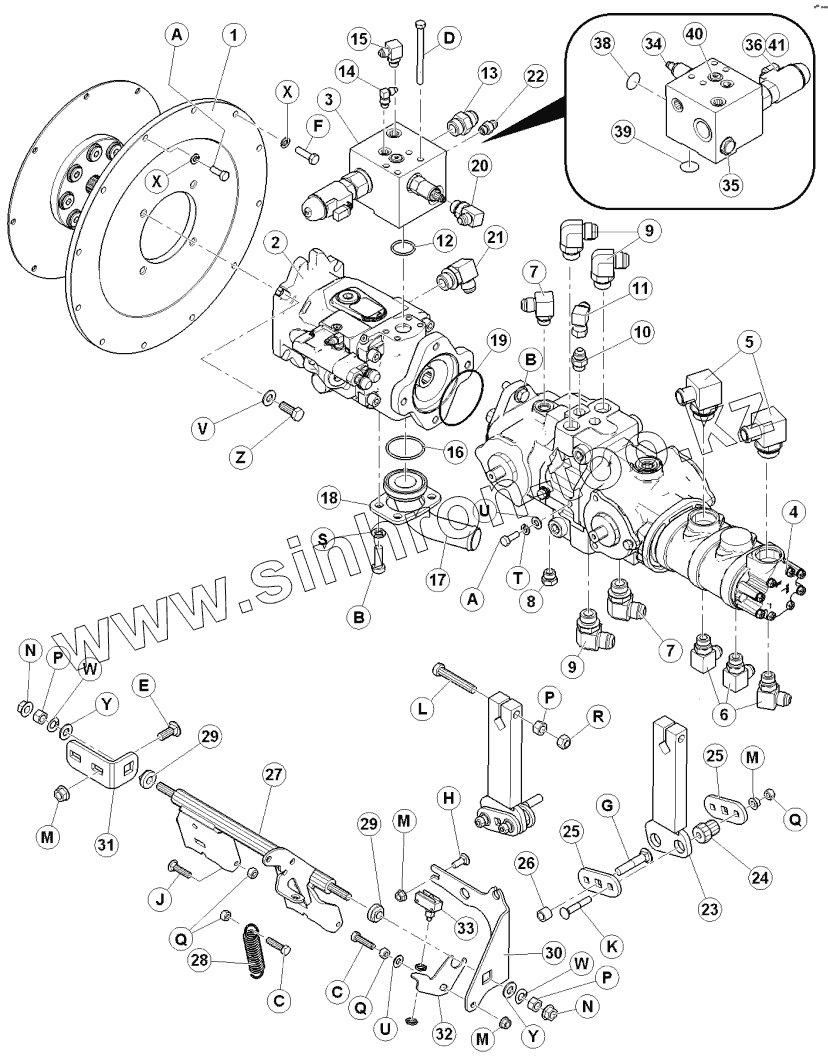

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 183111 | МУФТА | |
| 2 | 162347 | НАСОС ПРИВОДА НОЖА | |
| 3 | 162231 | MANIFOLD-KNIFE DRIVE (M100) | |
| 4 | 162391 | ПРИВОД ХОДА | |
| 5 | 111542 | FITTING-ELBOW 10" HOSE-10" ADJ ORB | |
| 6 | 21843 | FITTING - ELBOW 90° HYD | |
| 7 | 130292 | FITTING - ELBOW HYD | |
| 8 | 30977 | PLUG - HEX CW O-RING | |
| 9 | 30970 | FITTING - ELBOW 90° HYD | |
| 10 | 21030 | FITTING - CONNECTOR HYD | |
| 11 | 30314 | FITTING - ELBOW 90° HYD | |
| 12 | 112868 | O-RING 1296 IN ID X 0139 IN WALL | |
| 13 | 21830 | FITTING - CONNECTOR HYD | |
| 14 | 135647 | ФИТИНГ, КОЛЕНО | |
| 15 | 30282 | FITTING - ELBOW 90° HYD | |
| 16 | 112867 | O-RING | |
| 17 | 112853 | ELBOW - 15 IN HOSE - 2 IN SPLIT FLANGE | |
| 18 | 156085 | PLATE | |
| 19 | 134056 | O-RING | |
| 20 | 21801 | FITTING - ELBOW 90° HYD | |
| 21 | 50221 | ФИТИНГ | |
| 22 | 15903 | FITTING - CONNECTOR HYD | |
| 23 | 110921 | ARM-PINTLE WELDT | |
| 24 | 30591 | INSULATOR-RUBBER | |
| 25 | 110922 | BAR-BUSHING | |
| 26 | 132531 | SPACER | |
| 27 | 162070 | SHAFT-INTERLOCK WELDT (M100) | |
| 28 | 25321 | SPRING – EXTENSION | |
| 29 | 109750 | BUSHING – PLASTIC | |
| 30 | 162134 | SUPPORT-INTERLOCK PIVOT ARM | |
| 31 | 183110 | ПЛАСТИНА | |
| 32 | 162441 | ОПОРА | |
| 33 | 111763 | SWITCH-PLUNGER LIMIT | |
| 34 | 162296 | КЛАПАН УМЕНЬШЕНИЯ ДАВЛЕНИЯ | |
| 45103 | 45103 | КОМПЛЕКТ САЛЬНИКОВ | |
| 35 | 162297 | ПРОВЕРОЧНЫЙ КЛАПАН | |
| 163160 | 163160 | SEAL KIT | |
| 36 | 162298 | ПРОПОРЦИОНАЛЬНЫЙ КЛАПАН | |
| 163176 | 163176 | САЛЬНИК КОМПЛЕКТ | |
| 38 | 163159 | FITTING-ZERO LEAK GOLD | |
| 39 | 112868 | O-RING 1296 IN ID X 0139 IN WALL | |
| 40 | 100577 | SAE PLUG | |
| 41 | 163194 | КАТУШКА | |
| A | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| B | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| C | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| D | 30080 | BOLT - HH 3/8 NC X 45 LG GR 5 ZP | |
| E | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP | |
| F | 30628 | BOLT - HH M10 X 15 X 35 LG ZP | |
| G | 21489 | BOLT - RHSN 1/2 NC X 25 LG GR 5 ZP | |
| H | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| J | 50148 | BOLT - RHSN 3/8 NC X 15 TFL GR 5 ZP | |
| K | 21485 | BOLT - RHSN 3/8 NC X 225 LG GR 5 ZP | |
| L | 135542 | BOLT-HH 1/2 NC X 30 LG GR 8 ZP | |
| M | 30228 | Гайка | |
| N | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| P | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| Q | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| R | 18697 | NUT - HEX LOCK DT 500-13UNC | |
| S | 18638 | WASHER-LOCK | |
| T | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| U | 18598 | Шайба | |
| V | 135369 | WASHER- HARDENED | |
| W | 135640 | WASHER-CURVED SPRING | |
| X | 30632 | WASHER-LOCK SPRING M10 ZP | |
| Y | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| Z | 21491 | БОЛТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
