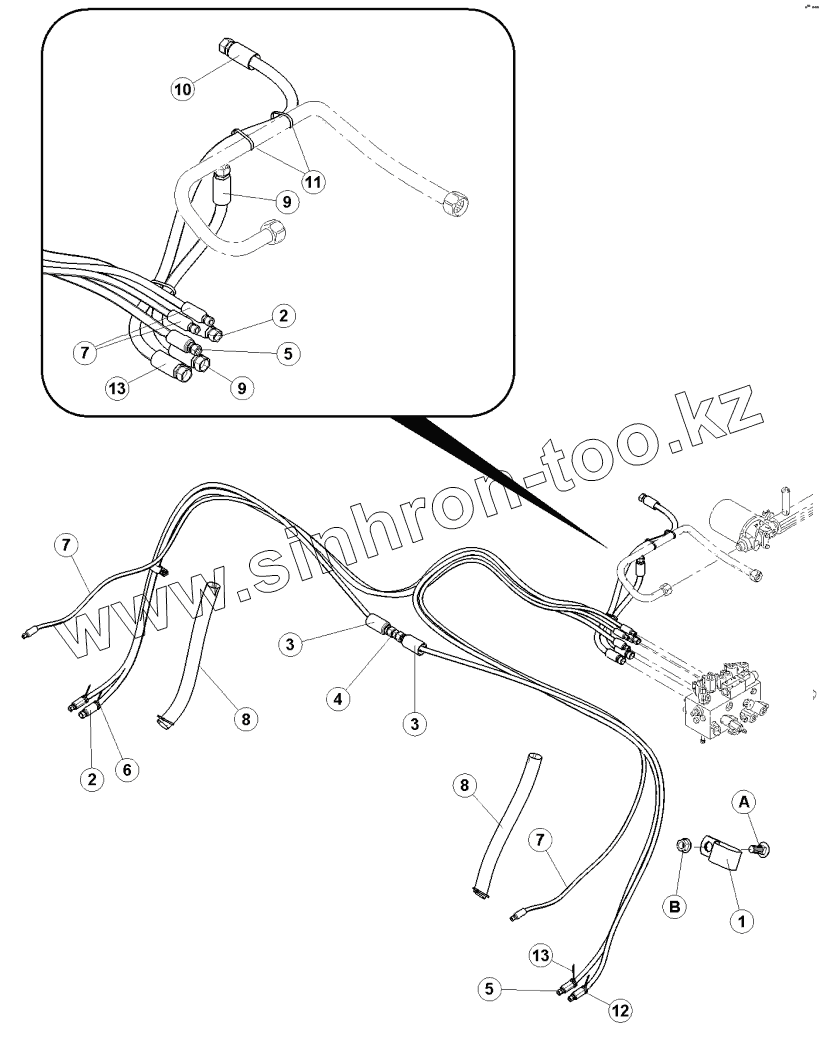

Каталог запасных частей к технике: MacDon-M105. Гидравлика подьема
1
2
2
3
3
4
5
5
6
7
7
7
8
8
9
9
10
11
12
13
13
A
B
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 135226 | CLAMP - HOSE - HEAVY DUTY 131 - 156 INCH ID | |
| 2 | 103738 | ЗАЖИМ | |
| 3 | 30375 | FITTING - UNION HYD | |
| 4 | 111328 | HOSE - HYDRAULIC- LIFT | |
| 5 | 111556 | HOSE - SLAVE LIFT CYL BASE TO CTR JOINER | |
| 6 | 111557 | HOSE - HYDRAULIC LIFT RETURN | |
| 7 | 162274 | HOSE-HYDRAULIC, 1/2 IN ID, 850 MM LG, 100R17 | |
| 8 | 162276 | HOSE-HYDRAULIC, 5 IN ID, 700 MM LG, 100R1 | |
| 9 | 162275 | HOSE-HYD, 1 IN ID, 550 MM LG | |
| 10 | 162261 | HOSE-RETURN, 1 IN X 750 | |
| 11 | 40702 | FASTENER-CABLE TIE RED | |
| 12 | 49232 | FASTENER-CABLE TIE WHITE | |
| 13 | 40701 | FASTENER-CABLE TIE-YELLOW | |
| 14 | 21763 | FASTENER - CABLE TIE BLACK | |
| 15 | 112940 | SLEEVE | |
| 16 | 166185 | ОПОРА | |
| 17 | 44217 | LATCH | |
| 18 | 30753 | CABLE TIE | |
| A | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| B | 30228 | Гайка | |
| C | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
