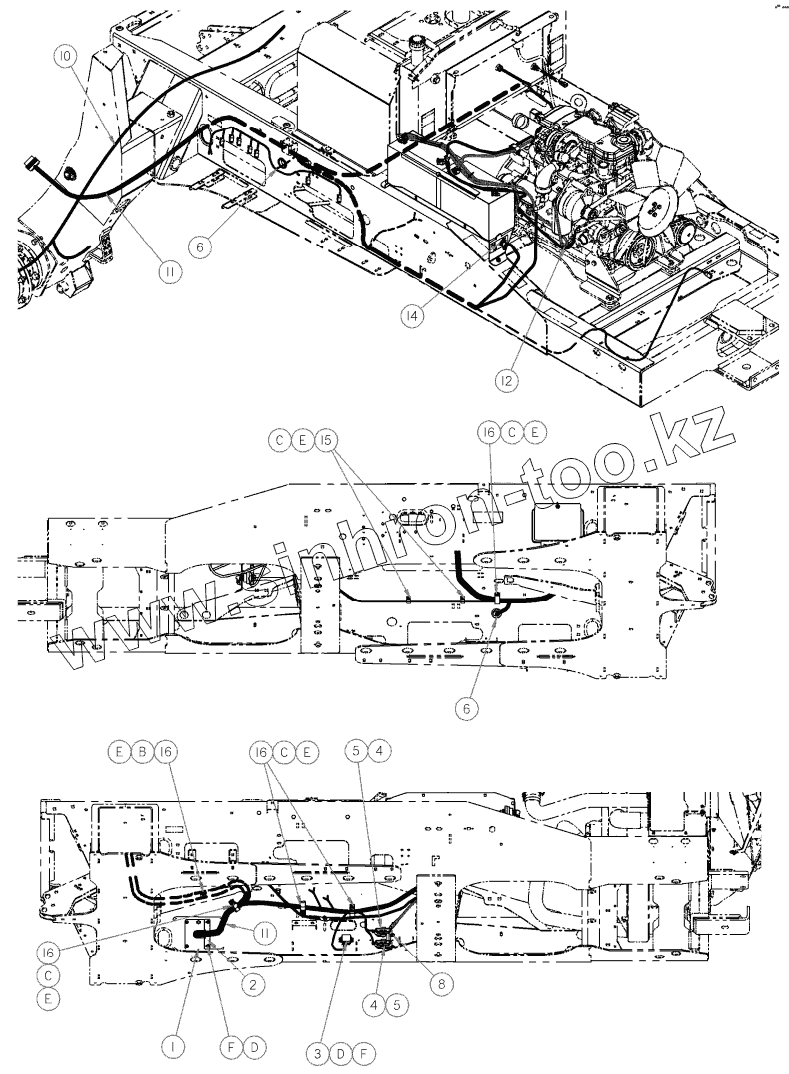

Каталог запасных частей к технике: MacDon-M105. Электрика шасси
12
14
15
16
16
16
16
1
2
3
4
4
5
5
6
6
8
10
11
11
B
C
C
C
C
D
D
E
E
E
E
E
F
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12 | 109756 | ЭЛЕКТРОПРОВОДКА | |
| 14 | 166271 | ПЕРЕКЛЮЧАТЕЛЬ | |
| 15 | 39272 | ЗАЖИМ | |
| 16 | 50022 | CLAMP - INSULATED 15/16 INCH | |
| 1 | 183115 | УГОЛОК | |
| 2 | 183114 | ЛЕНТА | |
| 3 | 183113 | ОПОРА | |
| 4 | 183082 | КРЫШКА ПРЕДОХРАНИТЕЛЕЙ С ДЕКАЛЬЮ | |
| 5 | 183029 | CABLE - GROUND FRAME TO CAB, M100 | |
| 6 | 139702 | ЭЛ.ПРОВОДКА | |
| 7 | 139701 | КАБЕЛЬ | |
| 8 | 139700 | КАБЕЛЬ | |
| 9 | 139699 | КАБЕЛЬ | |
| 10 | 50022 | CLAMP - INSULATED 15/16 INCH | |
| 11 | 21763 | FASTENER - CABLE TIE BLACK | |
| A | 21262 | BOLT - HEX HD 3/8 NC X 25 TFL GR 5 ZP | |
| B | 118193 | ГАЙКА | |
| C | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| D | 50155 | БОЛТ | |
| E | 50071 | БОЛТ | |
| F | 30228 | Гайка | |
| G | 21289 | NUT-WING TYPE A 3/8 NC ZP | |
| H | 18598 | Шайба |
