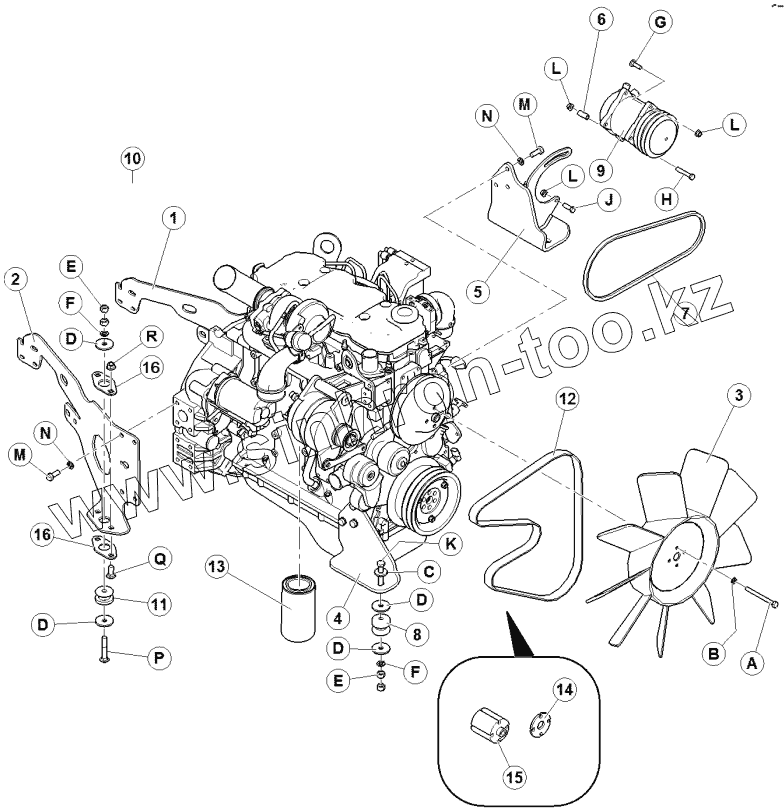

Каталог запасных частей к технике: MacDon-M105. Двигатель в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
A
B
C
D
D
D
D
E
E
F
F
G
H
J
К
L
L
L
M
M
N
N
P
Q
R
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 183107 | КРОНШТЕЙН | |
| 2 | 183108 | КРОНШТЕЙН | |
| 3 | 112842 | ВЕНТИЛЯТОР | |
| 4 | 111838 | ПЛАСТИНА | |
| 5 | 162037 | СБОРКА | |
| 6 | 23050 | ПРОКЛАДКА | |
| 7 | 163368 | BELT-V SAE 13A (A42) | |
| 8 | 42099 | INSULATOR | |
| 9 | 109617 | COMPRESSOR | |
| 10 | 21763 | FASTENER - CABLE TIE BLACK | |
| 11 | 138477 | ИЗОЛЯТОР | |
| 12 | 183137 | РЕМЕНЬ | |
| 13 | 111974 | МАСЛЯНЫЙ ФИЛЬТР | |
| 14 | 162118 | ПРОКЛАДКА | |
| 15 | 111344 | ПРОКЛАДКА | |
| 16 | 183153 | ОПОРА | |
| A | 135502 | БОЛТ | |
| B | 30632 | WASHER-LOCK SPRING M10 ZP | |
| C | 4761 | WASHER - FLAT | |
| D | 11695 | WASHER - FLAT | |
| E | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| F | 18638 | WASHER-LOCK | |
| G | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| H | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| J | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| К | 21581 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP | |
| L | 30228 | Гайка | |
| M | 30630 | BOLT - HH M12 X 175 X 30 LG ZP | |
| N | 30633 | WASHER-LOCK SPRING M12 ZP | |
| P | 30266 | БОЛТ | |
| Q | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP | |
| R | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
