Каталог запасных частей к технике: MacDon-M100. HVAC-ENGINE GROUP

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

9

10

11

12

12

13

13

14

14

15

16

16

16

17

18

A

B

C

D

E

E

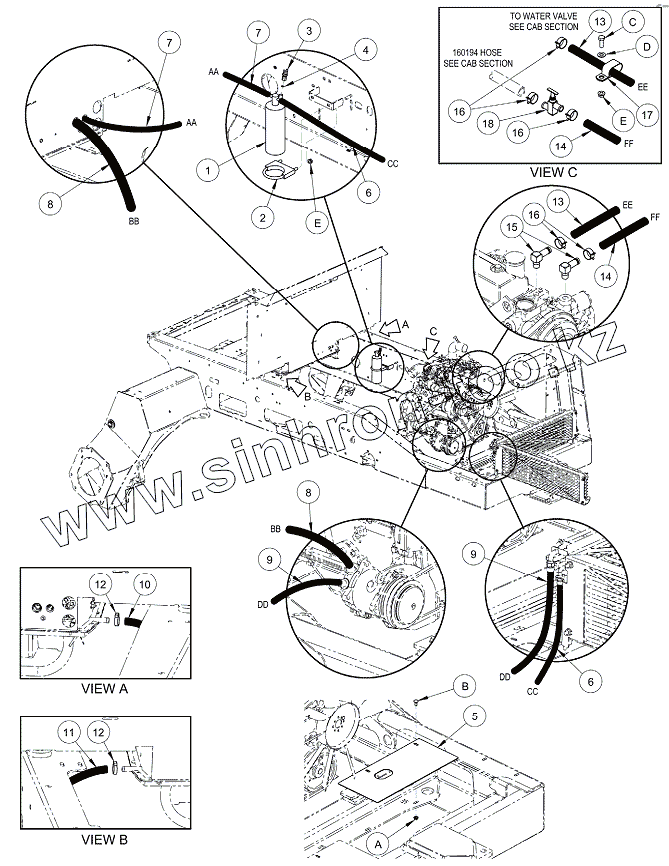

Позиция на иллюстрации	Заводской номер детали		Название детали
1	112082		DRIER – RECEIVER
2	42469		CLAMP – PIPE
3	109606		SWITCH-AIR COND HIGH
4	42894		O-RING
5	110834		SHIELD-FAN (ENGINE AIR BLAST)
6	110480		HOSE-A/C
163766	163766		O-RING
7	110481		HOSE-A/C
163766	163766		O-RING
8	110732		HOSE-A/C
163768	163768		O-RING
9	110733		HOSE-A/C
163767	163767		O-RING
10	166002		HOSE-DRAIN
11	166003		HOSE-DRAIN
12	21053		CLAMP-GEAR TYPE
13	160280		HOSE-HEATER
14	167124		HOSE-HEATER
15	167125		FITTING-ELBOW
16	112692		CLAMP – HOSE
17	50022		CLAMP - INSULATED 15/16 INCH
18	111391		VALVE - HEATER SHUTOFF
A	30280		Гайка
B	21281		BOLT - RHSN 5/16 NC X 075 GR 5 ZP
C	20077		BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP
D	18598		Шайба
E	30228		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
