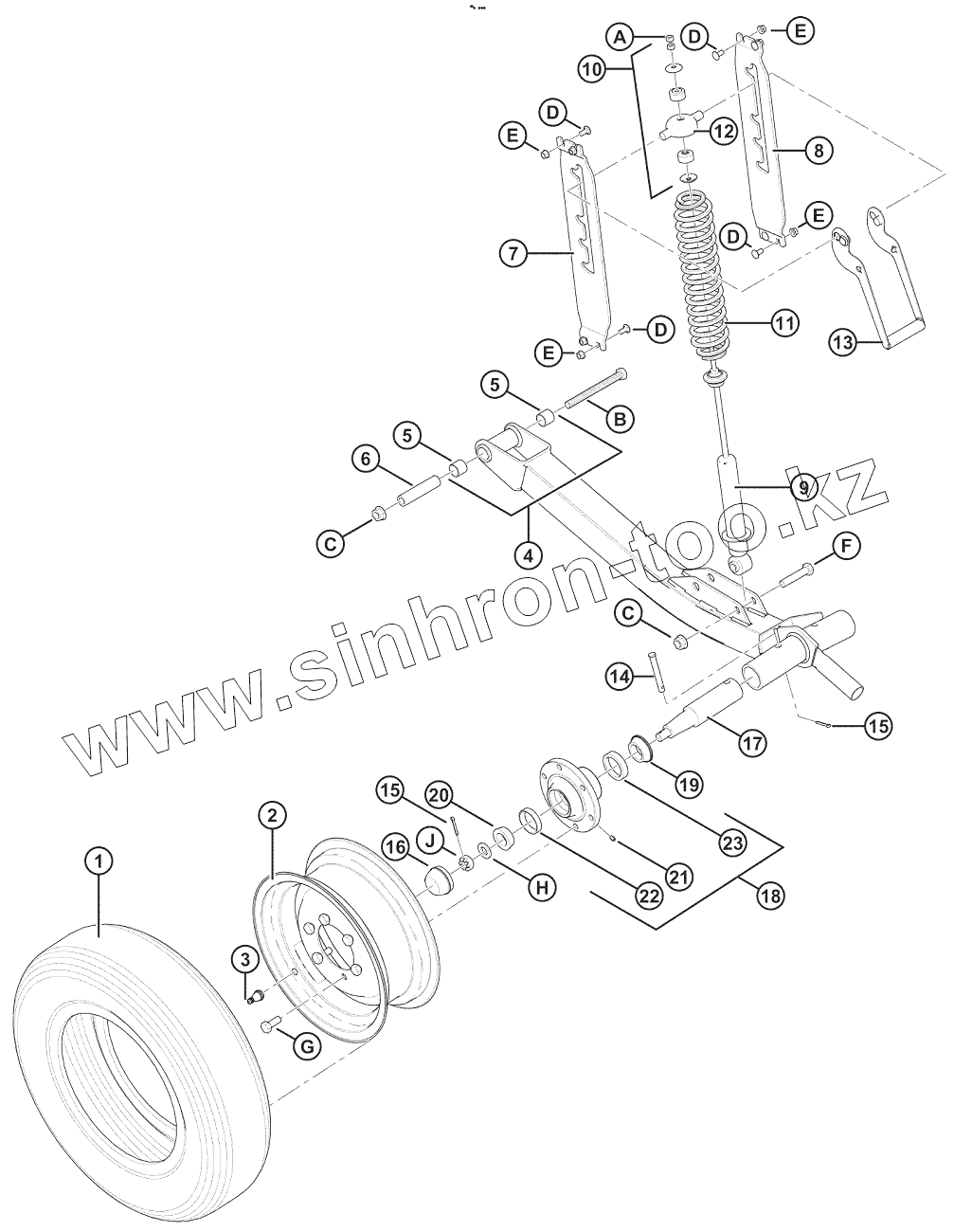

Каталог запасных частей к технике: MacDon-FD75. Stabilizer Wheels (Option)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
A
B
C
C
D
D
D
D
E
E
E
E
F
G
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| C1986 | C1986 | Комплект | |
| 1 | 193031 | ШИНА | |
| 2 | 144531 | ДИСК | |
| 3 | 21153 | STEM-TIRE VALVE ASSEMBLY #TR-415 | |
| 4 | 144860 | ТРУБА | |
| 5 | 133992 | ВТУЛКА | |
| 6 | 144880 | ПРОКЛАДКА | |
| 7 | 193214 | Опора | |
| 8 | 193215 | Опора | |
| 9 | 144934 | АМОРТИЗАТОР | |
| 10 | 174922 | Комплект | |
| 11 | 144935 | ПРУЖИНА | |
| 12 | 144966 | КРЫШКА | |
| 13 | 144899 | РУЧКА СВАРНАЯ | |
| 14 | 101007 | PIN – CLEVIS | |
| 15 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 16 | 30520 | КРЫШКА | |
| 17 | 144378 | ШПИНДЕЛЬ | |
| 18 | 41982 | СТУПИЦА | |
| 19 | 30517 | ПОДШИПНИК | |
| 20 | 21376 | ПОДШИПНИК | |
| 21 | 50174 | FITTING | |
| 21 | 21887 | ФИТИНГ | |
| 22 | 7900 | МАНЖЕТА | |
| 23 | 30516 | МАНЖЕТА | |
| A | 18866 | NUT - HEX 3/8 - 24 UNF GR 5 ZP | |
| B | 21577 | БОЛТ | |
| C | 50225 | Гайка | |
| D | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| E | 30228 | Гайка | |
| F | 21583 | БОЛТ | |
| G | 18916 | BOLT - 90° WHEEL 9/16 NF X 175 OL | |
| H | 21540 | WASHER - HARDENED | |
| J | 5512 | ГАЙКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
