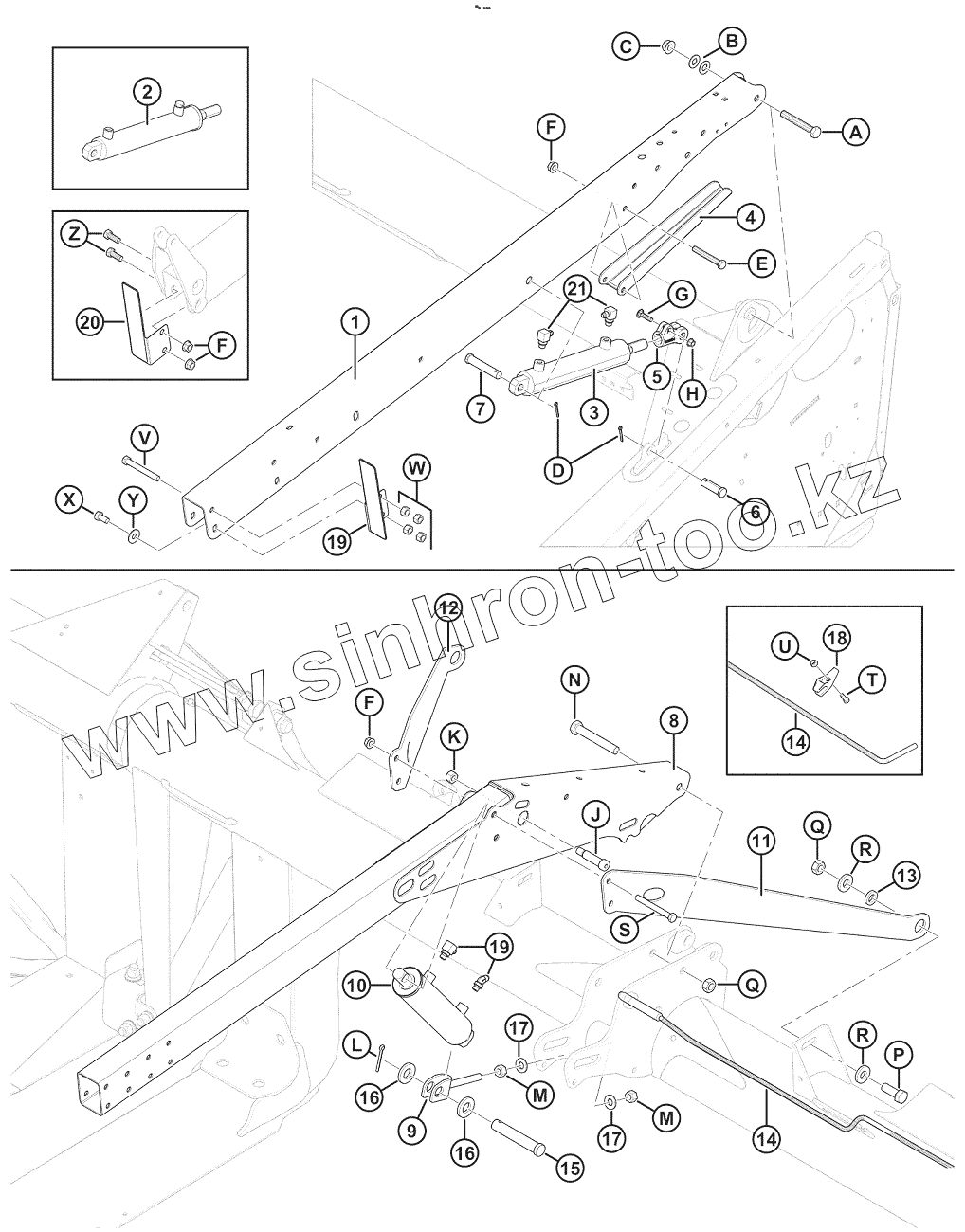

Каталог запасных частей к технике: MacDon-FD75. Reel Support Arms and Lift Cylinders
1
2
2
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
17
17
18
19
19
20
21
A
B
C
D
E
F
F
F
G
H
J
K
L
M
M
N
P
Q
Q
R
R
S
T
U
V
W
X
Y
Z
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 255282 | Arm | |
| 2 | 245992 | Цилиндр лев. и пр. | |
| 2 | 132474 | КОМПЛЕКТ | |
| 2 | 174879 | Сапун | |
| 3 | 245993 | Цилиндр лев. и пр. | |
| 3 | 132475 | КОМПЛЕКТ | |
| 4 | 304222 | Support | |
| 5 | 304314 | Clevis | |
| 6 | 18626 | ПАЛЕЦ | |
| 7 | 20312 | ПАЛЕЦ | |
| 8 | 164773 | Рычаг | |
| 9 | 253412 | Clevis weldt | |
| 10 | 245671 | Цилиндр | |
| 10 | 132476 | КОМПЛЕКТ | |
| 11 | 125435 | Распорка | |
| 12 | 125433 | Распорка | |
| 13 | 145461 | ПРОКЛАДКА | |
| 14 | 304221 | Rod | |
| 15 | 49341 | ПАЛЕЦ | |
| 16 | 174858 | ШАЙБА | |
| 17 | 30441 | WASHER - HARDENED | |
| 18 | 165734 | НАПРАВЛЯЮЩАЯ | |
| 19 | 294068 | Assy | |
| 20 | 294069 | Assy | |
| 21 | REF | PUMP – triple gear | |
| A | 172922 | БОЛТ | |
| B | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP | |
| C | 50225 | Гайка | |
| D | 18648 | PIN-COTTER 3/16 DIA X 125 ZP | |
| E | 21581 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP | |
| F | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| G | 21484 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP | |
| H | 30228 | Гайка | |
| J | 135737 | Болт | |
| K | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| L | 18609 | ПАЛЕЦ | |
| M | 18592 | NUT | |
| N | 21599 | BOLT - HH 3/4 NC X 50 LG GR 5 ZP | |
| P | 30512 | БОЛТ | |
| Q | 102636 | NUT - HEX DT 750-10UNC | |
| R | 16235 | ШАЙБА | |
| S | 30209 | Болт | |
| T | 21087 | BOLT | |
| U | 30280 | Гайка | |
| V | 21589 | BOLT | |
| W | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| X | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| Y | 184589 | WASHER | |
| Z | 21491 | БОЛТ |
