Каталог запасных частей к технике: MacDon-FD75. Reel Components - Center Arm, Double Reel
1
2
3
3
4
5
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
19
19
19
20
20
21
22
23
23
23
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
A
B
B
C
D
E
E
E
F
G
H
J
K
K
K
K
K
K
K
K
L
M
M
M
M
N
P
Q
Q
Q
R
R
S
T
U
U
V
W
X
Y
Z

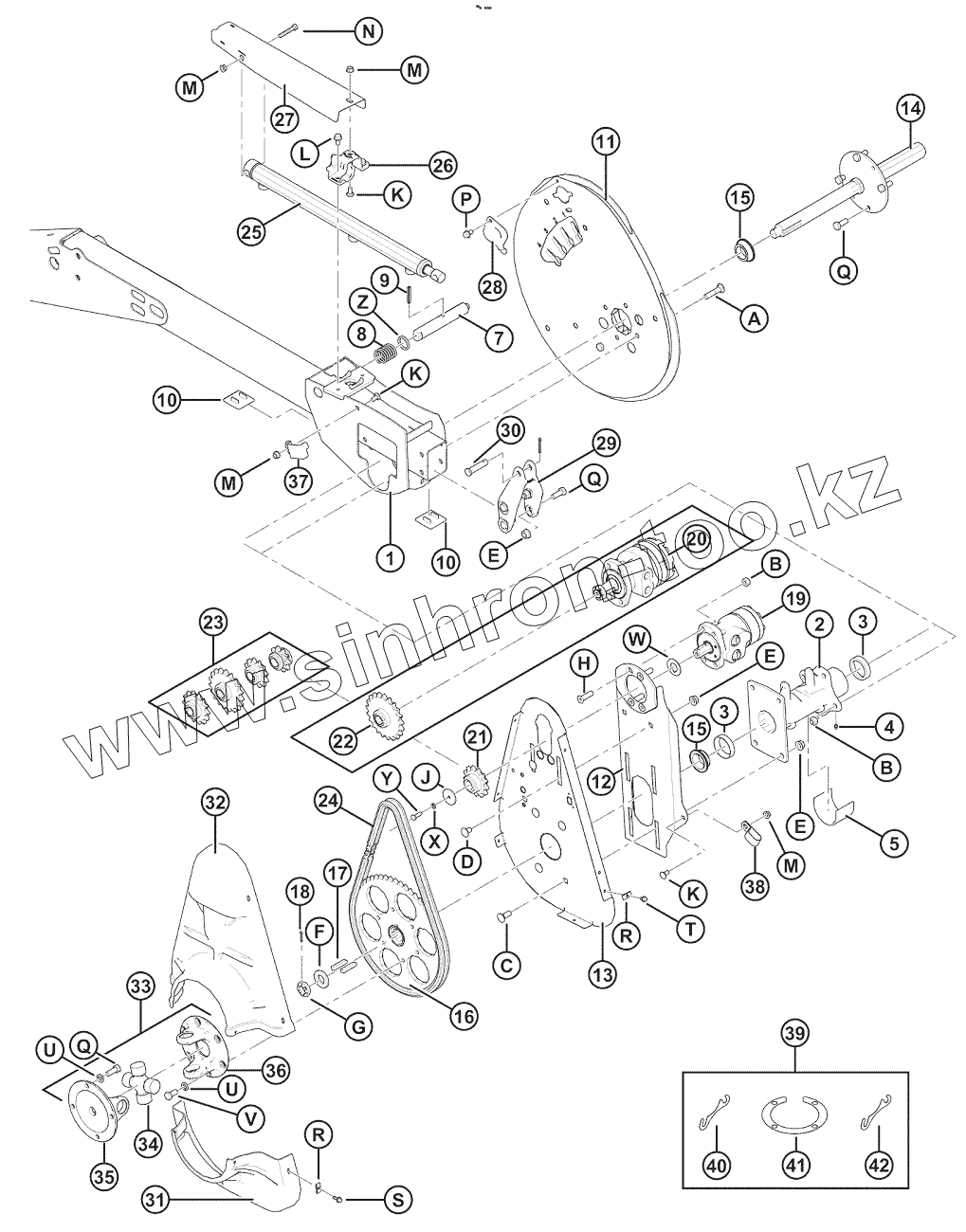

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 253092 | Support | |
| 2 | 164817 | Ступица привода мотовила с крышкой подшипника | |
| 3 | 164214 | ПОДШИПНИК | |
| 4 | 18671 | FITTING- LUBE 1/4-28 UNF | |
| 5 | 137315 | ВТУЛКА | |
| 7 | 164815 | Штифт | |
| 8 | 137221 | ПРУЖИНА | |
| 9 | 16681 | Штифт пружинный | |
| 10 | 137626 | ПРОКЛАДКА | |
| 11 | 294634 | Kit | |
| 12 | 164750 | Сварное крепление гидромотора | |
| 13 | 137352 | ОПОРА | |
| 14 | 137291 | ВАЛ СВАРНОЙ | |
| 15 | 164213 | ПОДШИПНИК | |
| 16 | 137347 | ЗВЕЗДОЧКА | |
| 16 | 164141 | ЗВЕЗДОЧКА | |
| 17 | 137721 | ШПОНКА | |
| 18 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 19 | 164072 | МОТОР | |
| 19 | 164143 | САЛЬНИК КОМПЛЕКТ | |
| 19 | 1113 | KEY | |
| 20 | 273258 | Мотор | |
| 20 | 273259 | Комплект уплотнения | |
| 21 | 164126 | ЗВЕЗДОЧКА | |
| 22 | 137354 | ЗВЕЗДОЧКА | |
| 23 | 220086 | Звездочка | |
| 23 | 137348 | ЗВЕЗДОЧКА | |
| 23 | 137356 | ЗВЕЗДОЧКА | |
| 23 | 137350 | ЗВЕЗДОЧКА | |
| 23 | 137970 | ЗВЕЗДОЧКА | |
| 24 | 137515 | ЦЕПЬ | |
| 25 | 164933 | Цилиндр | |
| 25 | 113435 | САЛЬНИК КОМПЛЕКТ | |
| 26 | 164855 | Отливка | |
| 27 | 294065 | Shield | |
| 28 | 137476 | КРЫШКА | |
| 29 | 164885 | Отливка | |
| 30 | 18725 | Штифт | |
| 31 | 164948 | Щиток | |
| 32 | 164947 | Щиток | |
| 33 | 137691 | U-СОЕДИНЕНИЕ | |
| 34 | 137825 | УНИВЕРСАЛЬНОЕ ПЕРЕКР. СОЕДИНЕНИЕ | |
| 35 | 137826 | ФЛАНЦ. ВИЛКА | |
| 36 | 137827 | ФЛАНЦ. ВИЛКА | |
| 37 | 164858 | Фиксатор | |
| 38 | 103738 | ЗАЖИМ | |
| 39 | 294631 | Kit | |
| 40 | 164061 | ШАЙБА | |
| 41 | 137753 | ШАЙБА | |
| 42 | 245199 | Регулировочная прокладка | |
| A | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP | |
| B | 18697 | NUT - HEX LOCK DT 500-13UNC | |
| C | 114233 | БОЛТ | |
| D | 105069 | БОЛТ | |
| E | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| F | 31774 | WASHER - FLAT | |
| G | 137375 | ГАЙКА | |
| H | 137503 | БОЛТ | |
| J | 164138 | ШАЙБА | |
| K | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| K | 21567 | BOLT -HEX HD 375-16UNC X 075 LG | |
| L | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| M | 30228 | Гайка | |
| N | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| P | 101898 | ВИНТ | |
| Q | 21491 | БОЛТ | |
| R | 137702 | ГАЙКА | |
| S | 21456 | БОЛТ | |
| T | 21968 | БОЛТ | |
| U | 18638 | WASHER-LOCK | |
| V | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| W | 210033 | Шайба | |
| X | 18636 | WASHER | |
| Y | 21087 | BOLT | |
| Z | 273304 | Washer |
