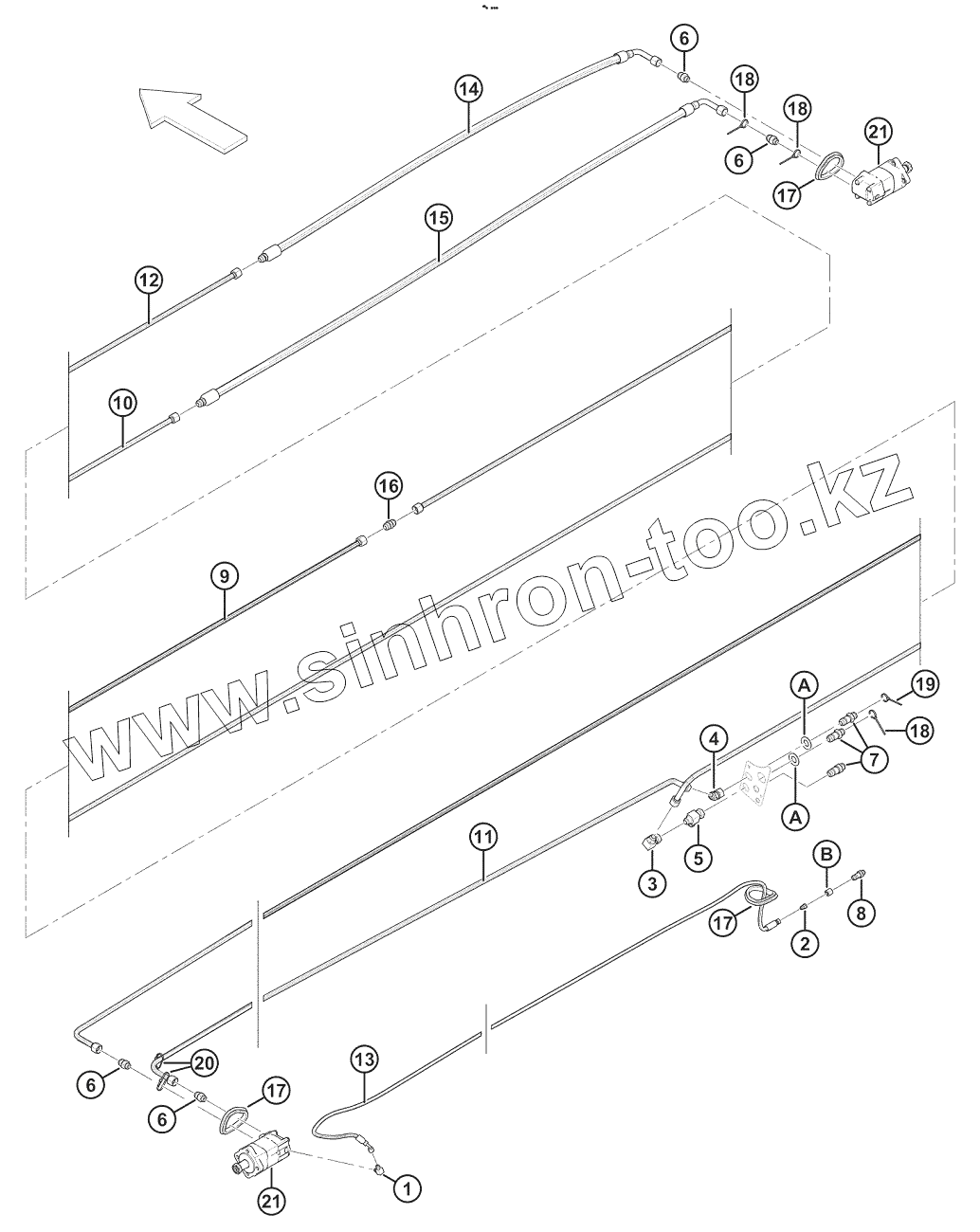

Каталог запасных частей к технике: MacDon-FD75. Knife Drive Hydraulics - Double-Knife Header

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

8

9

10

11

11

12

13

13

14

14

15

15

16

17

17

17

18

18

18

19

20

21

21

A

A

B

Позиция на иллюстрации	Заводской номер детали		Название детали
1	50104		ФИТИНГ
2	30981		ФИТИНГ
3	50175		ФИТИНГ
4	135240		ФИТИНГ
5	50086		FITTING - HYD TEE
6	30610		ФИТИНГ
7	135372		ФИТИНГ
8	30819		ФИТИНГ
9	125670		Линия
10	174253		ЛИНИЯ
11	125777		Line
11	125780		Line
12	165297		ЛИНИЯ
13	174300		ШЛАНГ
13	174299		ШЛАНГ
14	125672		Шланг
14	165294		ШЛАНГ
15	174256		ШЛАНГ
15	165294		ШЛАНГ
16	30376		ФИТИНГ
17	125722		Проходная втулка
18	40703		СВЯЗКА
19	40704		СВЯЗКА
20	21763		FASTENER - CABLE TIE BLACK
21	REF		PUMP – triple gear
A	18603		ШАЙБА
B	21069		ГАЙКА

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
