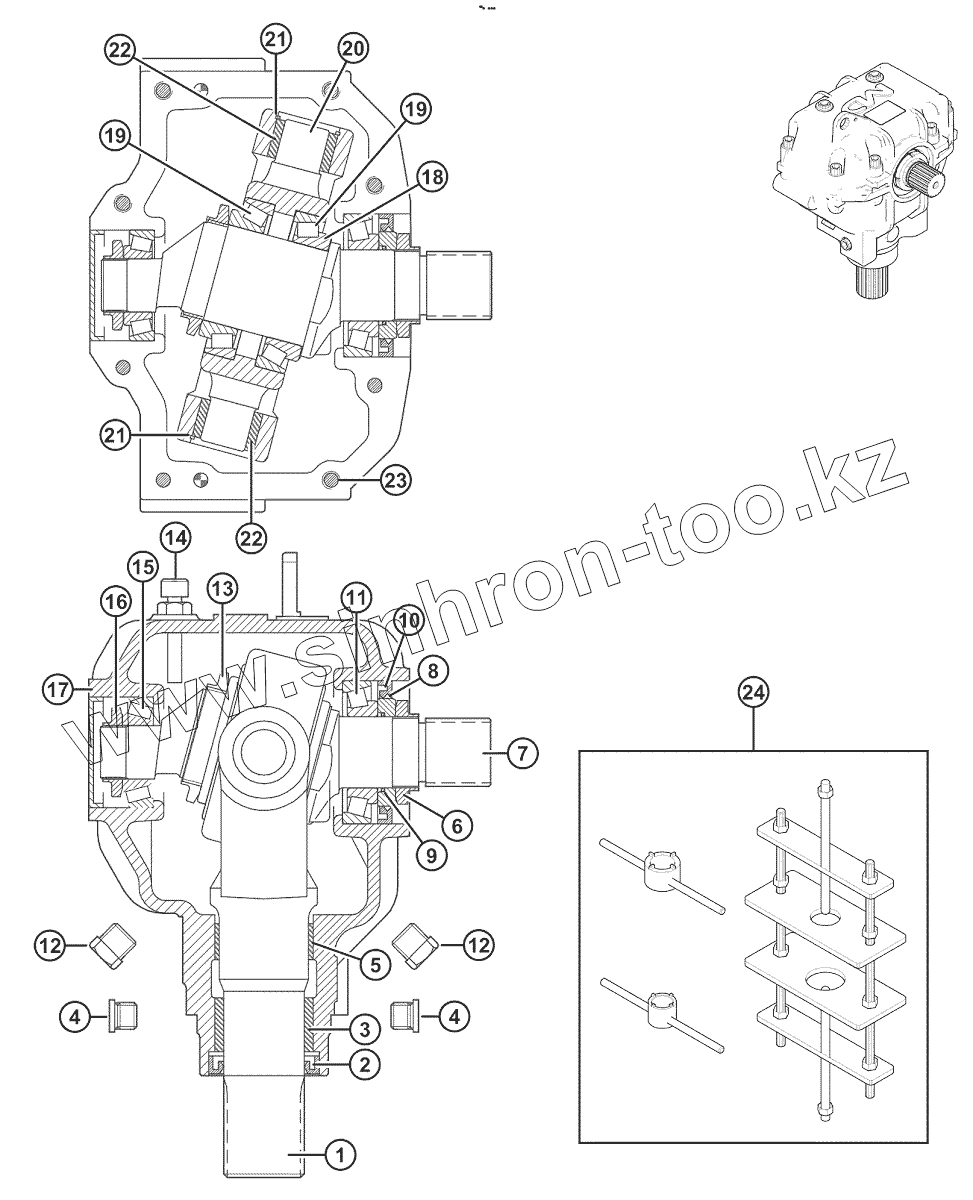

Каталог запасных частей к технике: MacDon-FD75. Knife Drive Box
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
AGCO
Amity
CASE IH
DongFeng
Fortschritt
Foton
Franz Kleine
Gaspardo
Great Plains
KRONE
KUHN
Lemken
Lovol
MacDon
Massey Ferguson
New Holland
TIGARBO
Vaderstad
Versatile
Wirax
Агро
Агротехмаш
Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш»)
БЭМЗ
ВгТЗ
Воронежсельмаш
ВТЗ
Гомсельмаш
ДКЗ
ЗАО "Техника-сервис"
ЗиД
КЗК
Кировец-Ландтехник
Клевер
Красная Звезда
Лидагропроммаш
Лидсельмаш
ЛТЗ
Машстройхолдинг
Минитракторы
Мордовагромаш
МТЗ
Навигатор-Новое машиностроение
Нефтекамский автозавод
ПТЗ
Ремком
РСМ
Сибсельмаш
ТеКЗ
ТКЗ
ХЗТСШ
ХТЗ
ЮМЗ
Модель
Не выбрано
MacDon-9250 (2010)
MacDon-CA25 (2016)
MacDon-D50/D60/FD70 (2010)
MacDon-D65 (2016)
MacDon-FD75 (2019)
MacDon-M100 (2008)
MacDon-M105 (2011)
MacDon-M155 (2010)
MacDon-PW7 (2010)
Model 972 HARVEST HEADER (2019)
М 215908 B
Схема
>
Не выбрано
Header Frame, Dividers, and Shields
Flex Frame Hinges and Top-Link
Balance Linkage
Guards, Hold-Downs, and Wearplates - Singe Knife, Right End
Guards, Hold-Downs, and Wearplates - Singe Knife, Middle and Left End
Guards, Hold-Downs, and Wearplates - Double knife, Right End
Guards, Hold-Downs, and Wearplates - Double knife, Middle and Left End
Knife Components and Knifehead
Segmented Knives - Single-Knife Headers, Fine-Tooth Sections - 9.1 METER (30 FOOT)
Segmented Knives - Single-Knife Headers, Fine-Tooth Sections - 10.7 METER (35 FOOT)
Segmented Knives - Single-Knife Headers, Fine-Tooth Sections - 12.2 METER (40 FOOT)
Segmented Knives - Single-Knife Headers, Coarse-Tooth Sections - 9.1 METER (30 FOOT)
Segmented Knives - Single-Knife Headers, Coarse-Tooth Sections - 10.7 METER (35 FOOT)
Segmented Knives - Single-Knife Headers, Coarse-Tooth Sections - 12.2 METER (40 FOOT)
Segmented Knives - Double-Knife Headers, Fine-Tooth Sections - 9.1 METER (30 FOOT)
Segmented Knives - Double-Knife Headers, Fine-Tooth Sections - 10.7 METER (35 FOOT)
Segmented Knives - Double-Knife Headers, Fine-Tooth Sections - 12.2 METER (40 FOOT)
Segmented Knives - Double-Knife Headers, Fine-Tooth Sections - 13.7 METER (45 FOOT)
Segmented Knives - Double-Knife Headers, Coarse-Tooth Sections - 9.1 METER (30 FOOT)
Segmented Knives - Double-Knife Headers, Coarse-Tooth Sections - 10.7 METER (35 FOOT)
Segmented Knives - Double-Knife Headers, Coarse-Tooth Sections - 12.2 METER (40 FOOT)
Segmented Knives - Double-Knife Headers, Coarse-Tooth Sections - 13.7 METER (45 FOOT)
Knife Drive - Single-Knife and Untimed Double-Knife Headers
Knife Drive Hydraulics - Single-Knife Header
Knife Drive Hydraulics - Double-Knife Header
Knife Drive Box
Draper Carrier Deck and Tensioner
Draper Deflectors
Draper Drive - Manual Deck Shift
Pick-UP Reel - Double-Reel Headers (9.1-13.7 m (30-45 Ft.))
Reel Endshield Components
Reel Components - Center Arm, Double Reel
Reel Components - Outer Arms
Reel Support Arms and Lift Cylinders
Reel Drive Hydraulics - Lift and Fore-Aft
Electrical Components
Adapter Attaching Parts
Decals and Reflectors
Decals - Product Identification
Decals - French
Decals - Portuguese
Decals - Russian
Decals - Spanisn
Paint
Brace Tube Kits (Option)
Multi-Crop Rapid Reel Conversion Kit (Option)
Pick-Up Reel-End Fingers Kit (Option)
Rice Divider Rods (Option)
Rock Retarder Kit (Option)
Short Brace Kit for Center Reel Arm-Divider Latches (Option)
Skid Shoes - End and Center (Option)
Slow Speed Transport Package - Hitch Electrical (Option)
Slow Speed Transport Package - Transoprt Hitch (Option)
Slow Speed Transport Package - Wheels and Supports Parts (Option)
Stabilizer Wheels (Option)
Stabilizer Wheels - Secondary (Option)
Stub Guards with Sheet Metal Hold-Downs (Option)
Stubble Lights (Option)
Tine Tube Reinforcing Kit (Option)
Upper Cross Auger (Option)
Upper Cross Auger (High Capacity), (Option)
Vertical Knife - Standart Reel Arm (2018 and Prior), (Option)
Vertical Knife - Standart Reel Arm, Left End (2019), (Option)
Vertical Knife - Standart Reel Arm, Right End (2019), (Option)
Vertical Knife Hose Kits (Option)
Vertical Knife Assembly - Service Parts
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
Позиция на иллюстрации
Заводской номер детали
Название детали
100532
100532
ПРИВОД
1
100706
ВИЛКА
2
100707
САЛЬНИК
3
100708
ВТУЛКА
4
252423
Заглушка
5
100726
ВТУЛКА
6
100709
ГАЙКА
7
100710
ВАЛ
8
102629
ПРОКЛАДКА
9
100712
O-КОЛЬЦО
10
102630
САЛЬНИК
11
100714
ПОДШИПНИК В СБОРЕ
12
103096
ЗАГЛУШКА
13
100715
ГАЙКА
14
100716
САПУН ЗАГЛУШКА
15
100717
ПОДШИПНИК В СБОРЕ
16
100718
ГАЙКА
17
100719
КРЫШКА
18
113152
ШАЙБА
19
100720
ПОДШИПНИК В СБОРЕ
20
100721
ОСЬ
21
100722
КОЛЬЦО
22
100723
ВТУЛКА
23
113153
БОЛТ
24
139003
КОМПЛЕКТ ключ
