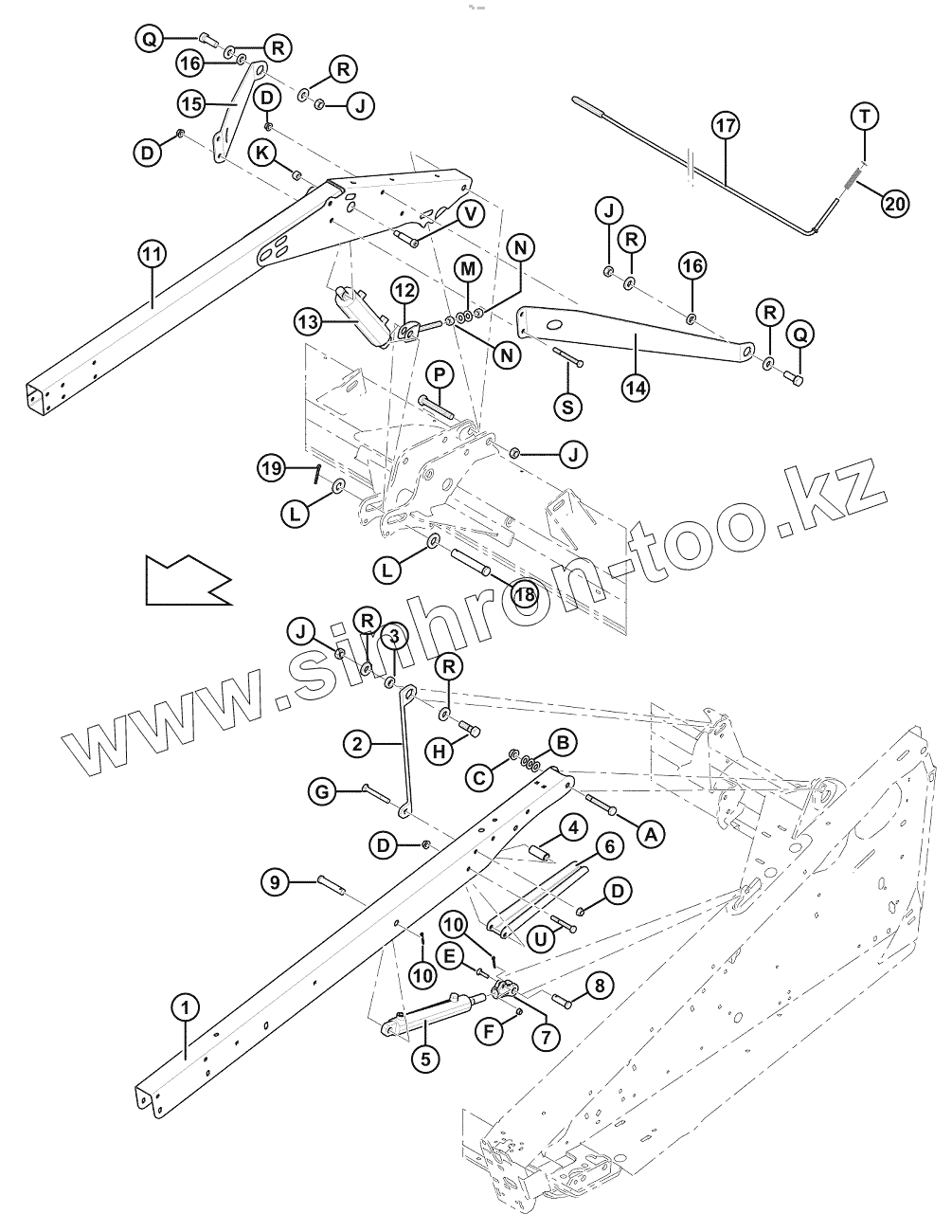

Каталог запасных частей к технике: MacDon-D65. Рычаги опоры мотовила и подъемные цилиндры
1
2
3
4
5
5
5
5
5
5
5
5
5
6
7
8
9
10
10
11
12
13
13
14
15
16
16
17
18
19
20
A
B
C
D
D
D
D
E
F
G
H
J
J
J
J
K
L
L
M
N
N
P
Q
Q
R
R
R
R
R
R
S
T
U
V
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 125241 | Рычаг | |
| 2 | 172155 | РАСПОРКА | |
| 3 | 172158 | ПРОКЛАДКА | |
| 4 | 174333 | ПРОКЛАДКА | |
| 5 | 245992 | Цилиндр лев. и пр. | |
| 5 | 132474 | КОМПЛЕКТ | |
| 5 | 174879 | Сапун | |
| 5 | 245993 | Цилиндр лев. и пр. | |
| 5 | 132475 | КОМПЛЕКТ | |
| 5 | 174493 | Цилиндр лев. | |
| 5 | 123991 | Комплект уплотнения | |
| 5 | 174492 | Цилиндр прав. | |
| 5 | 123990 | Комплект уплотнения | |
| 6 | 125785 | Опора | |
| 7 | 172664 | СЕРЬГА | |
| 8 | 18626 | ПАЛЕЦ | |
| 9 | 20312 | ПАЛЕЦ | |
| 10 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 11 | 164773 | Рычаг | |
| 12 | 145656 | ВИЛКА | |
| 13 | 245671 | Цилиндр | |
| 13 | 132476 | КОМПЛЕКТ | |
| 14 | 125435 | Распорка | |
| 15 | 125433 | Распорка | |
| 16 | 145461 | ПРОКЛАДКА | |
| 17 | 125356 | Штанга | |
| 18 | 49341 | ПАЛЕЦ | |
| 19 | 18609 | ПАЛЕЦ | |
| 20 | 18349 | ПРУЖИНА | |
| A | 172922 | БОЛТ | |
| B | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP | |
| C | 50225 | Гайка | |
| D | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| E | 21484 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP | |
| F | 30228 | Гайка | |
| G | 30824 | БОЛТ | |
| H | 136016 | БОЛТ | |
| J | 102636 | NUT - HEX DT 750-10UNC | |
| K | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| L | 174858 | ШАЙБА | |
| M | 30441 | WASHER - HARDENED | |
| N | 18592 | NUT | |
| P | 21599 | BOLT - HH 3/4 NC X 50 LG GR 5 ZP | |
| Q | 30512 | БОЛТ | |
| R | 16235 | ШАЙБА | |
| S | 30209 | Болт | |
| T | 18688 | WASHER - SAE FLAT 047 IN ID X 092 IN OD ZP | |
| U | 21581 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP | |
| V | 135737 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
