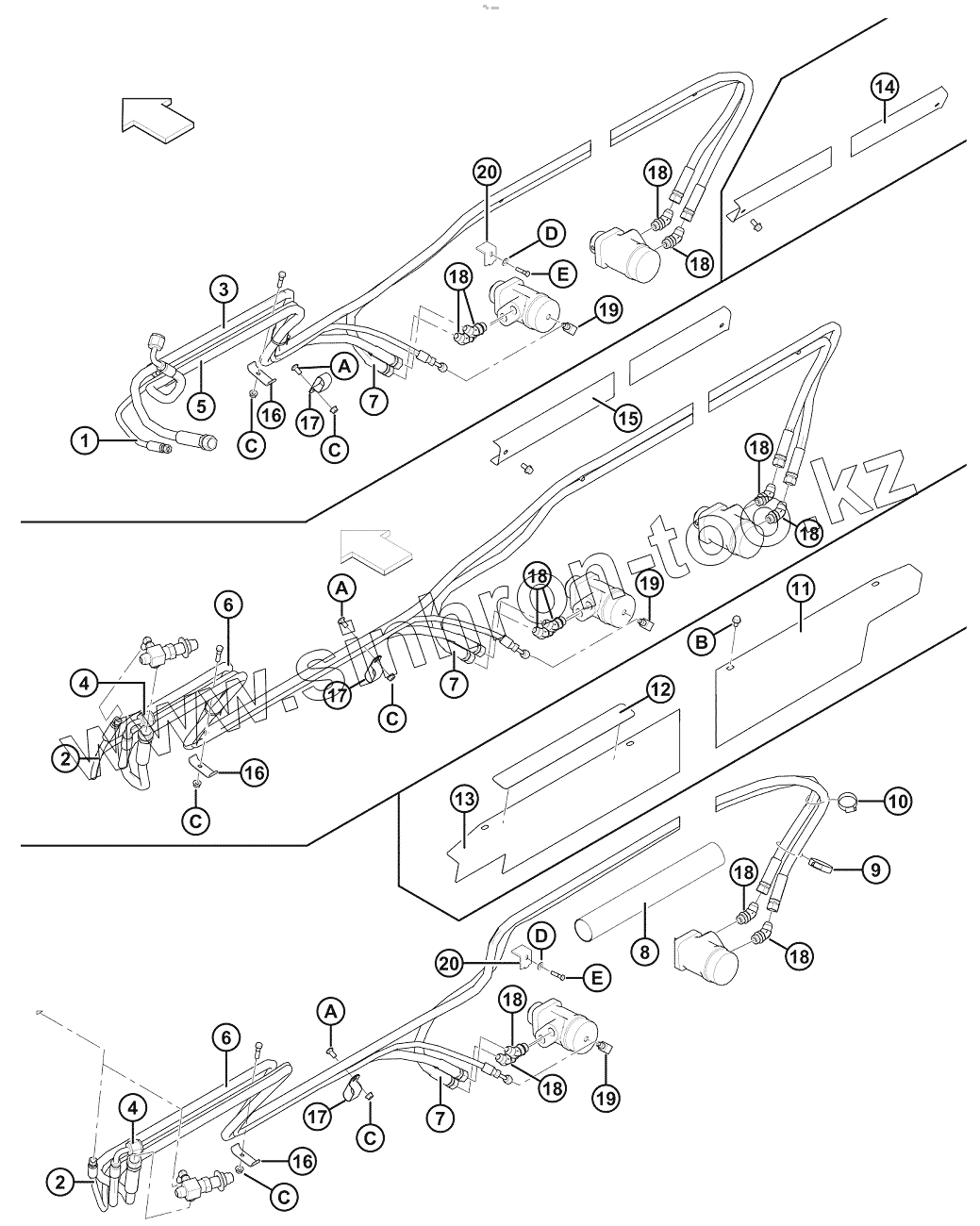

Каталог запасных частей к технике: MacDon-D65. Привод полотна - ручное перемещение столов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
18
18
18
18
18
18
18
18
18
18
19
19
19
20
20
A
A
A
B
C
C
C
C
C
C
D
D
E
E
Позиция на иллюстрации Заводской номер детали Название детали
1 120568 ШЛАНГ
2 159587 ШЛАНГ
3 120988 ШЛАНГ
4 120570 ШЛАНГ
5 220491 Шланг
6 220412 Шланг
7 132867 ШЛАНГ
8 132017 РУКАВ защитный
9 17958 CLAMP-HOSE GEAR TYPE
10 30639 ЗАЖИМ
11 132871 ЩИТОК
12 132117 ПОЛОСА
13 132870 ЩИТОК
14 245964 Держатель
15 245965 Держатель
16 103351 ЗАЖИМ
17 50022 CLAMP - INSULATED 15/16 INCH
18 50103 ФИТИНГ
19 50104 ФИТИНГ
20 145558 ЗАЖИМ
A 21863 BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
B 101898 ВИНТ
C 30228 Гайка
D 18600 WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP
E 21594 БОЛТ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
