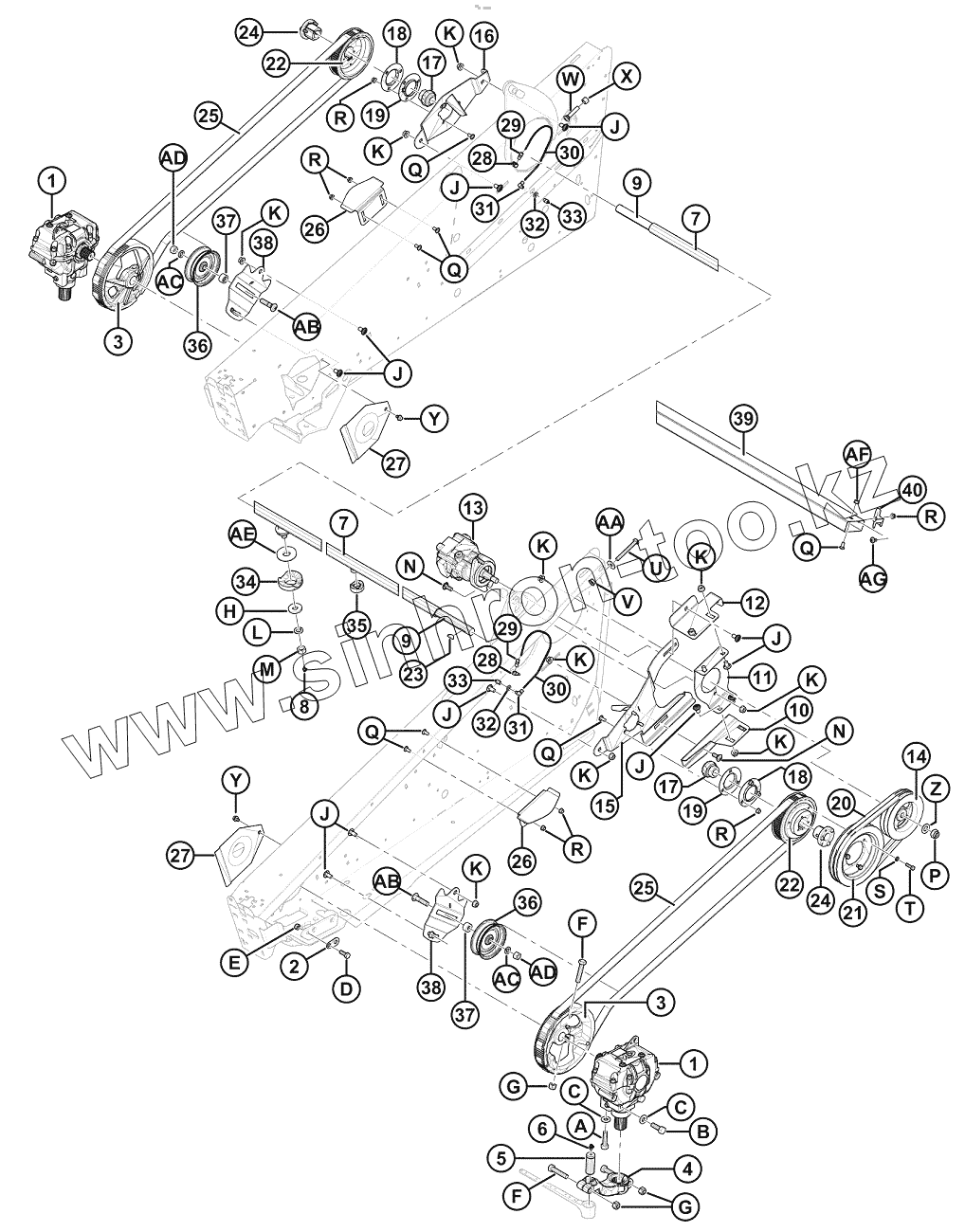

Каталог запасных частей к технике: MacDon-D65. Привод ножа - жатки с синхронизированными двойными ножами
1
1
2
3
3
4
5
6
7
7
7
7
7
7
7
7
7
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
11
11
12
12
13
13
13
14
14
15
15
16
17
17
18
18
19
19
20
20
21
22
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
35
36
36
37
37
38
38
39
39
39
39
39
39
40
A
B
C
C
D
E
F
F
G
G
H
J
J
J
J
J
J
J
K
K
K
K
K
K
K
K
K
K
L
M
N
N
P
Q
Q
Q
Q
Q
R
R
R
R
R
S
T
U
V
W
X
Y
Y
Z
AA
AB
AB
AC
AC
AD
AD
AE
AF
AG
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100532 | ПРИВОД | |
| 2 | 132033 | ПЛАСТИНА | |
| 3 | 174982 | Шкив | |
| 4 | 174992 | Рычаг | |
| 5 | 113229 | ПАЛЕЦ | |
| 6 | 21194 | ФИТИНГ | |
| 7 | 120753 | ТРУБА | |
| 7 | 120754 | ТРУБА | |
| 7 | 113160 | ТРУБА | |
| 7 | 113161 | ТРУБА | |
| 7 | 120755 | ТРУБА | |
| 8 | 21010 | ФИТИНГ | |
| 9 | 120363 | ВАЛ | |
| 9 | 120364 | ВАЛ | |
| 9 | 120358 | ВАЛ | |
| 9 | 120359 | ВАЛ | |
| 9 | 120360 | ВАЛ | |
| 10 | 172108 | ОПОРА | |
| 10 | 172809 | ОПОРА | |
| 11 | 120052 | ОПОРА | |
| 11 | 172810 | ОПОРА | |
| 12 | 172107 | ОПОРА | |
| 12 | 172812 | ОПОРА | |
| 13 | 145392 | МОТОР | |
| 13 | 279003 | Комплект уплотнения | |
| 13 | 135500 | Ключ | |
| 14 | 120812 | ШКИВ | |
| 14 | 145384 | ШКИВ | |
| 15 | 120317 | ОПОРА | |
| 15 | 174502 | ОПОРА | |
| 16 | 174501 | ОПОРА | |
| 17 | 21859 | ПОДШИПНИК | |
| 18 | 49306 | ФЛАНЦ | |
| 19 | 47858 | ФЛАНЦ | |
| 20 | 120814 | РЕМЕНЬ | |
| 20 | 120057 | РЕМЕНЬ | |
| 21 | 101853 | ШКИВ | |
| 22 | 120056 | ЗВЕЗДОЧКА | |
| 23 | 13298 | Шпонка | |
| 24 | 30034 | ВТУЛКА | |
| 25 | 30548 | РЕМЕНЬ | |
| 26 | 132415 | НАПРАВЛЯЮЩАЯ | |
| 27 | 102509 | ЩИТОК | |
| 28 | 50187 | ФИТИНГ | |
| 29 | 120366 | ФИТИНГ | |
| 30 | 112968 | ШЛАНГ | |
| 31 | 120365 | ФИТИНГ | |
| 32 | 18598 | Шайба | |
| 33 | 50188 | ФИТИНГ | |
| 34 | 220701 | Блок | |
| 35 | 220706 | Блок | |
| 36 | 30514 | ШКИВ | |
| 37 | 172744 | РАСПОРНАЯ ВТУЛКА | |
| 38 | 226673 | Опора | |
| 39 | 220009 | Труба | |
| 39 | 220010 | Труба | |
| 39 | 220011 | Труба | |
| 39 | 220012 | Труба | |
| 39 | 220013 | Труба | |
| 39 | 125764 | Труба | |
| 40 | 125530 | Кронштейн | |
| A | 120900 | БОЛТ | |
| B | 120899 | БОЛТ | |
| C | 120901 | ШАЙБА | |
| D | 21491 | БОЛТ | |
| E | 18697 | NUT - HEX LOCK DT 500-13UNC | |
| F | 21583 | БОЛТ | |
| G | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| H | 6647 | ШАЙБА | |
| J | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP | |
| K | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| L | 18640 | ШАЙБА | |
| M | 102636 | NUT - HEX DT 750-10UNC | |
| N | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP | |
| P | 112129 | NUT - HEX LOCK DT 750-16UNF | |
| Q | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| R | 30228 | Гайка | |
| S | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| T | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| U | 30299 | БОЛТ | |
| V | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) | |
| W | 120232 | БОЛТ | |
| X | 21389 | NUT - HEX LOCK 500-13UNC | |
| Y | 30693 | БОЛТ | |
| Z | 18601 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| AA | 4761 | WASHER - FLAT | |
| AB | 18525 | БОЛТ | |
| AC | 18639 | WASHER-LOCK | |
| AD | 18592 | NUT | |
| AE | 10254 | Шайба | |
| AF | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| AG | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
