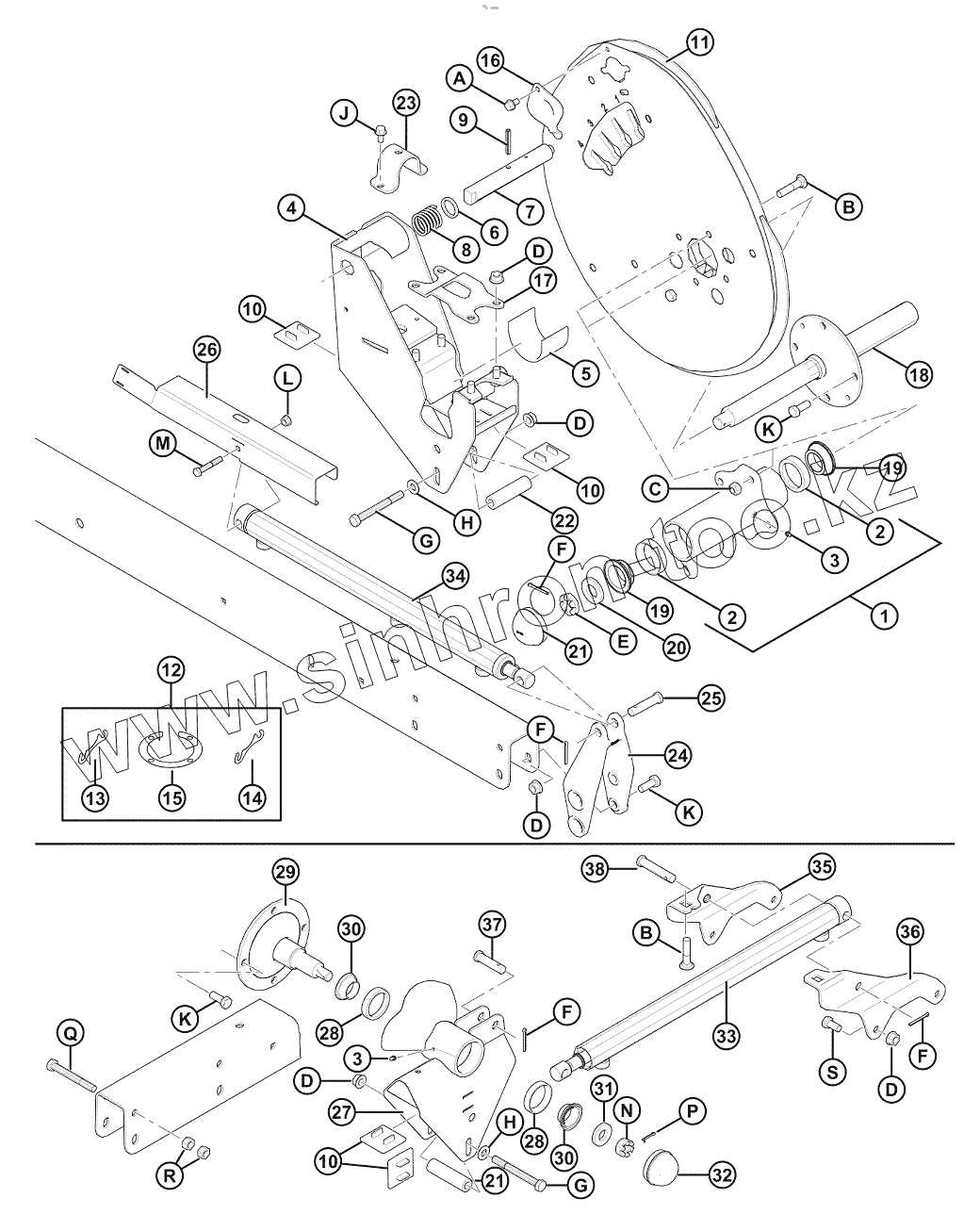

Каталог запасных частей к технике: MacDon-D65. Компоненты мотовила - внешние рычаги
1
2
2
3
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
33
34
34
35
36
37
38
A
B
B
C
D
D
D
D
D
E
F
F
F
F
G
G
H
H
J
K
K
K
L
M
N
P
Q
R
S
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 164821 | Ступица мотовила прав. в сборе | |
| 2 | 164214 | ПОДШИПНИК | |
| 3 | 18671 | FITTING- LUBE 1/4-28 UNF | |
| 4 | 164920 | Опора | |
| 5 | 137315 | ВТУЛКА | |
| 6 | 137369 | ШАЙБА | |
| 7 | 137456 | ПАЛЕЦ | |
| 8 | 137221 | ПРУЖИНА | |
| 9 | 16681 | Штифт пружинный | |
| 10 | 137626 | ПРОКЛАДКА | |
| 11 | 245216 | Комплект | |
| 12 | 245207 | Комплект | |
| 13 | 164061 | ШАЙБА | |
| 14 | 245199 | Регулировочная прокладка | |
| 15 | 137753 | ШАЙБА | |
| 16 | 137476 | КРЫШКА | |
| 17 | 164953 | Зажим | |
| 18 | 137451 | ПРИВОД ВАЛ | |
| 19 | 164213 | ПОДШИПНИК | |
| 20 | 31774 | WASHER - FLAT | |
| 21 | 140250 | CAP-DUST | |
| 22 | 164945 | Проставка | |
| 23 | 164930 | Зажим | |
| 24 | 164887 | Отливка | |
| 25 | 18725 | Штифт | |
| 26 | 123627 | Щиток | |
| 27 | 164914 | Опора | |
| 28 | 164215 | ПОДШИПНИК | |
| 29 | 105364 | Цапфа | |
| 30 | 164216 | ПОДШИПНИК | |
| 31 | 16235 | ШАЙБА | |
| 32 | 30520 | КРЫШКА | |
| 33 | 164934 | Цилиндр | |
| 33 | 113435 | САЛЬНИК КОМПЛЕКТ | |
| 34 | 164933 | Цилиндр | |
| 34 | 113435 | САЛЬНИК КОМПЛЕКТ | |
| 35 | 164780 | Опора | |
| 36 | 164781 | Опора | |
| 37 | 103879 | ПАЛЕЦ | |
| 38 | 18738 | ПАЛЕЦ | |
| A | 101898 | ВИНТ | |
| B | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP | |
| C | 18697 | NUT - HEX LOCK DT 500-13UNC | |
| D | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| E | 137375 | ГАЙКА | |
| F | 18607 | PIN | |
| G | 30209 | Болт | |
| H | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| J | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| K | 21491 | БОЛТ | |
| L | 30228 | Гайка | |
| M | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| N | 5512 | ГАЙКА | |
| P | 18605 | ШПИЛЬКА | |
| Q | 21589 | BOLT | |
| R | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| S | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
