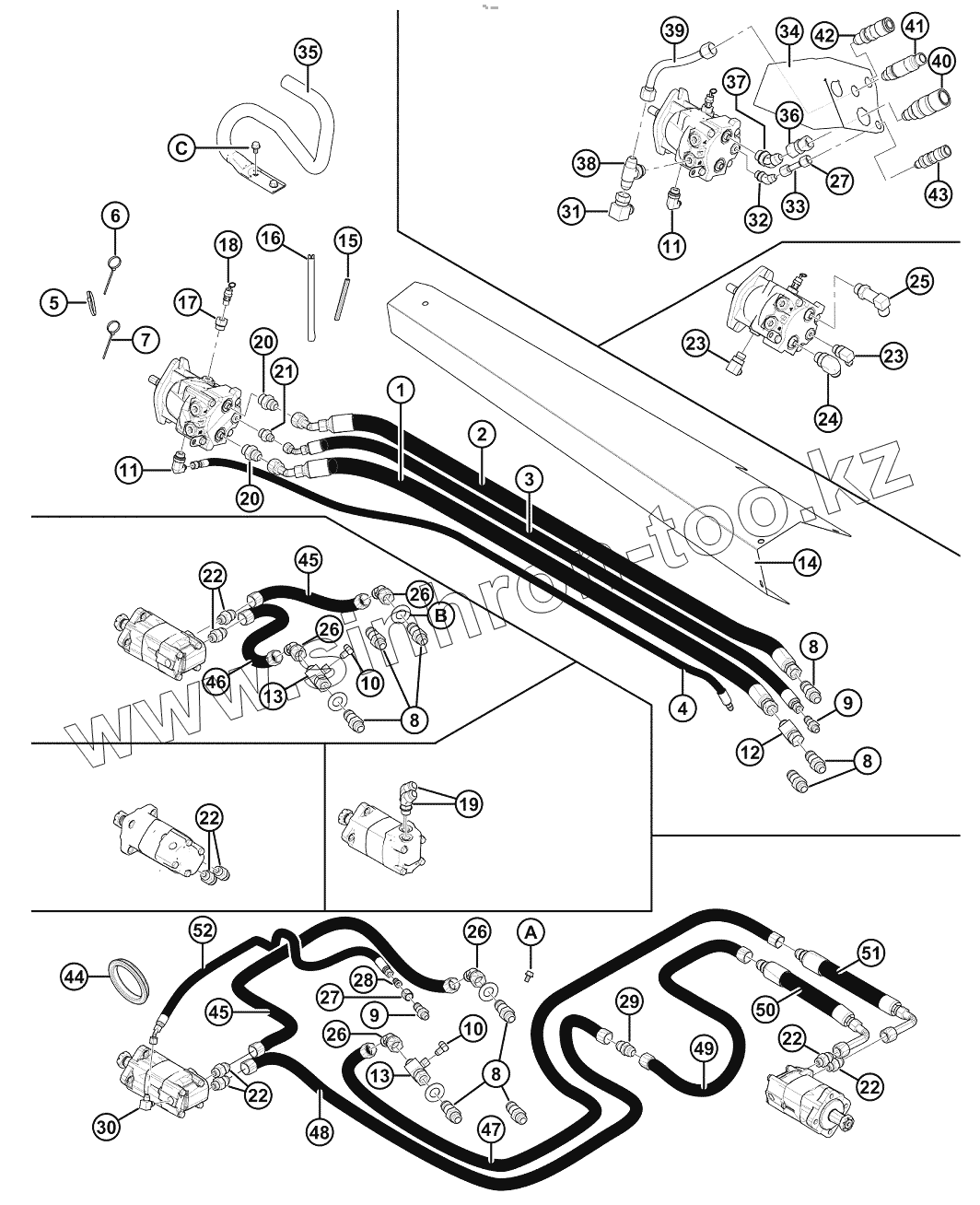

Каталог запасных частей к технике: MacDon-D65. Гидравлика привода ножа
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
8
8
8
9
9
10
10
11
11
12
13
13
14
14
14
14
14
14
15
16
17
18
19
20
20
21
22
22
22
22
22
23
23
24
25
26
26
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
45
46
47
48
49
50
50
51
51
52
52
A
B
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 132903 | ШЛАНГ | |
| 1 | 120577 | ШЛАНГ | |
| 1 | 174356 | ШЛАНГ | |
| 1 | 174357 | ШЛАНГ | |
| 2 | 132904 | ШЛАНГ | |
| 2 | 120573 | ШЛАНГ | |
| 2 | 120574 | ШЛАНГ | |
| 2 | 120575 | ШЛАНГ | |
| 3 | 165367 | ШЛАНГ | |
| 3 | 165354 | ШЛАНГ | |
| 3 | 165355 | ШЛАНГ | |
| 3 | 165356 | ШЛАНГ | |
| 4 | 172839 | ШЛАНГ | |
| 4 | 165476 | ШЛАНГ | |
| 4 | 165477 | ШЛАНГ | |
| 4 | 165478 | ШЛАНГ | |
| 5 | 21763 | FASTENER - CABLE TIE BLACK | |
| 6 | 40703 | СВЯЗКА | |
| 7 | 40704 | СВЯЗКА | |
| 8 | 135372 | ФИТИНГ | |
| 9 | 30819 | ФИТИНГ | |
| 10 | 30539 | ФИТИНГ | |
| 11 | 135352 | ФИТИНГ | |
| 12 | 50086 | FITTING - HYD TEE | |
| 13 | 135245 | ФИТИНГ | |
| 14 | 172160 | КРЫШКА | |
| 14 | 172465 | КРЫШКА | |
| 14 | 123580 | Крышка | |
| 14 | 172161 | КРЫШКА | |
| 14 | 172380 | КРЫШКА | |
| 14 | 165417 | КРЫШКА | |
| 15 | 31889 | MOЛДИНГ | |
| 16 | 135190 | MOЛДИНГ | |
| 17 | 135255 | ФИТИНГ | |
| 18 | 120377 | КЛАПАН | |
| 19 | 135182 | ФИТИНГ | |
| 20 | 21830 | FITTING - CONNECTOR HYD | |
| 21 | 21881 | FITTING | |
| 22 | 30610 | ФИТИНГ | |
| 23 | 21801 | FITTING - ELBOW 90° HYD | |
| 24 | 30970 | FITTING - ELBOW 90° HYD | |
| 25 | 135612 | ФИТИНГ | |
| 26 | 135240 | ФИТИНГ | |
| 27 | 21069 | ГАЙКА | |
| 28 | 30981 | ФИТИНГ | |
| 29 | 30376 | ФИТИНГ | |
| 30 | 50104 | ФИТИНГ | |
| 31 | 50175 | ФИТИНГ | |
| 32 | 135241 | ФИТИНГ | |
| 33 | 120469 | ЛИНИЯ | |
| 34 | 220234 | Держатель | |
| 35 | 220758 | Направляющая | |
| 36 | 135380 | ФИТИНГ | |
| 37 | 50098 | FITTING - ELBOW 45° HYD CW O-RING | |
| 38 | 50050 | ФИТИНГ | |
| 39 | 132396 | ЛИНИЯ | |
| 40 | 135204 | МУФТА | |
| 41 | 135205 | МУФТА | |
| 42 | 135206 | МУФТА | |
| 43 | 135213 | МУФТА | |
| 44 | 125722 | Проходная втулка | |
| 45 | 174258 | ЛИНИЯ | |
| 45 | 125686 | Линия | |
| 46 | 174259 | ЛИНИЯ | |
| 47 | 174260 | ЛИНИЯ | |
| 48 | 125670 | Линия | |
| 49 | 165297 | ЛИНИЯ | |
| 50 | 125672 | Шланг | |
| 50 | 165294 | ШЛАНГ | |
| 51 | 174256 | ШЛАНГ | |
| 51 | 165294 | ШЛАНГ | |
| 52 | 174300 | ШЛАНГ | |
| 52 | 174299 | ШЛАНГ | |
| A | 30693 | БОЛТ | |
| B | 18603 | ШАЙБА | |
| C | 101898 | ВИНТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
