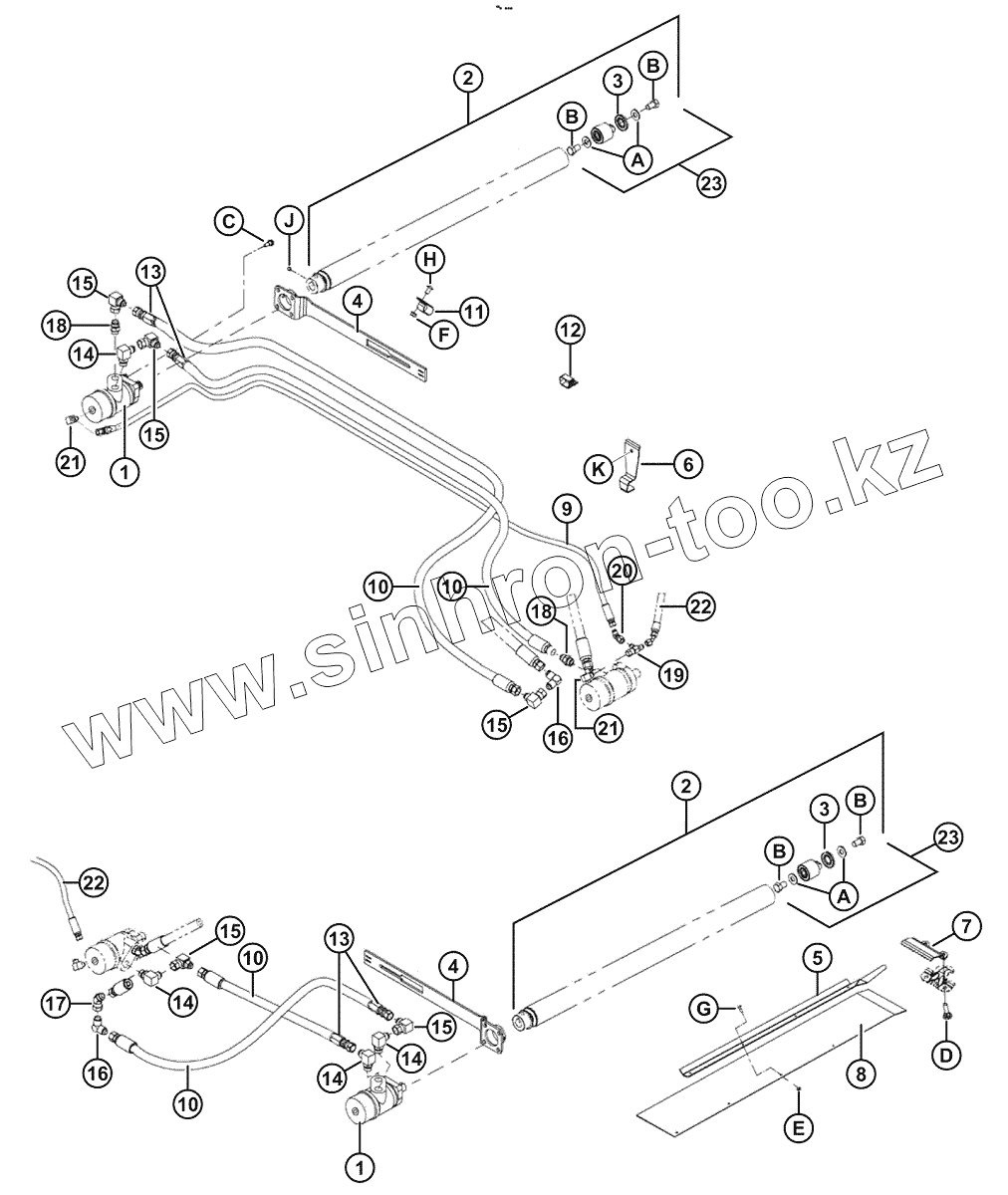

Каталог запасных частей к технике: MacDon-D65. Двойной привод полотен (Дополнительно)
1
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
10
10
10
11
12
13
13
14
14
14
14
15
15
15
15
15
16
16
17
18
18
19
20
21
21
22
22
23
23
23
23
A
A
B
B
B
B
C
D
E
F
G
H
J
K
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B5653 | B5653 | Комплект | |
| 1 | 220936 | Гидромотор | |
| 1 | 220944 | Комплект уплотнения | |
| 2 | 220105 | Приводной ролик в сборе | |
| 3 | 120845 | САЛЬНИК | |
| 4 | 174590 | ПЛЕЧО СВАРН | |
| 5 | 174695 | ОПОРА | |
| 6 | 174697 | ЗАЖИМ | |
| 7 | 174706 | СТОПОР | |
| 8 | 174707 | ДЕФЛЕКТОР | |
| 9 | 174708 | ШЛАНГ | |
| 10 | 174709 | ШЛАНГ | |
| 11 | 50022 | CLAMP - INSULATED 15/16 INCH | |
| 12 | 135443 | ЗАСТЕЖКА | |
| 13 | 174710 | ФИТИНГ | |
| 14 | 21843 | FITTING - ELBOW 90° HYD | |
| 15 | 30556 | FITTING - ELBOW 90° HYD | |
| 16 | 30557 | ФИТИНГ | |
| 17 | 135434 | ФИТИНГ | |
| 18 | 30695 | FITTING - CONNECTOR HYD | |
| 19 | 30873 | ФИТИНГ | |
| 20 | 30875 | ФИТИНГ | |
| 21 | 50104 | ФИТИНГ | |
| 22 | 220841 | Шланг | |
| 23 | 165735 | ПАЛЕЦ | |
| 23 | 132607 | Подшипник | |
| 108268 | 108268 | ФИТИНГ | |
| 30981 | 30981 | ФИТИНГ | |
| A | 30441 | WASHER - HARDENED | |
| B | 145249 | БОЛТ | |
| C | 172259 | БОЛТ | |
| D | 120639 | БОЛТ | |
| E | 30669 | ГАЙКА | |
| F | 30228 | Гайка | |
| G | 30696 | ВИНТ | |
| H | 135157 | ВИНТ | |
| J | 132451 | ВИНТ | |
| K | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| K | 21069 | ГАЙКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
