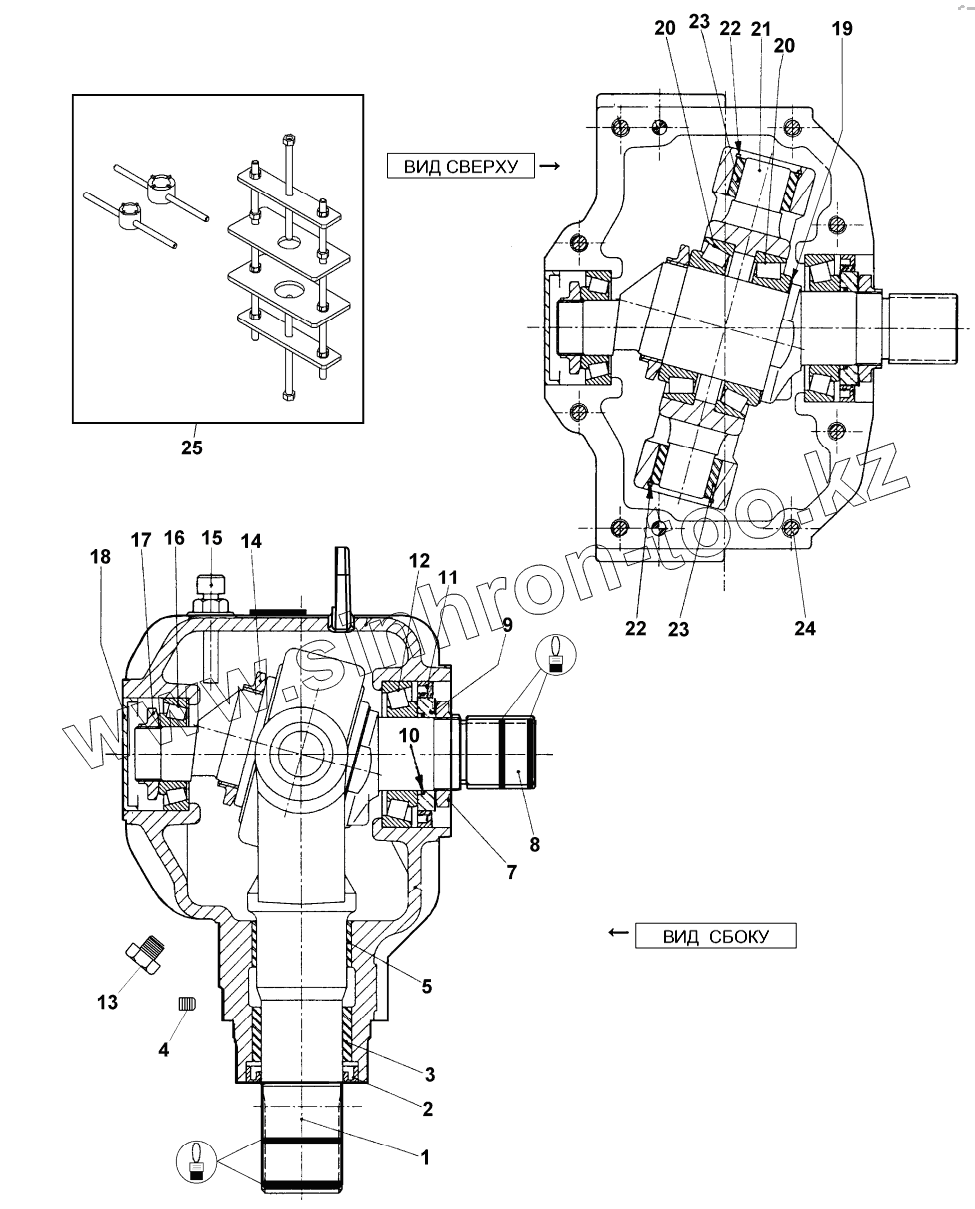

Каталог запасных частей к технике: MacDon-D50/D60/FD70. Редуктор привода ножа
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100532 | 100532 | ПРИВОД | |
| 1 | 100706 | ВИЛКА | |
| 2 | 100707 | САЛЬНИК | |
| 3 | 100708 | ВТУЛКА | |
| 4 | 103565 | ЗАГЛУШКА | |
| 5 | 100726 | ВТУЛКА | |
| 7 | 100709 | ГАЙКА | |
| 8 | 100710 | ВАЛ | |
| 9 | 102629 | ПРОКЛАДКА | |
| 10 | 100712 | O-КОЛЬЦО | |
| 11 | 102630 | САЛЬНИК | |
| 12 | 100714 | ПОДШИПНИК В СБОРЕ | |
| 13 | 103096 | ЗАГЛУШКА | |
| 14 | 100715 | ГАЙКА | |
| 15 | 100716 | САПУН ЗАГЛУШКА | |
| 16 | 100717 | ПОДШИПНИК В СБОРЕ | |
| 17 | 100718 | ГАЙКА | |
| 18 | 100719 | КРЫШКА | |
| 19 | 113152 | ШАЙБА | |
| 20 | 100720 | ПОДШИПНИК В СБОРЕ | |
| 21 | 100721 | ОСЬ | |
| 22 | 100722 | КОЛЬЦО | |
| 23 | 100723 | ВТУЛКА | |
| 24 | 113153 | БОЛТ | |
| 25 | 139003 | КОМПЛЕКТ ключ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
