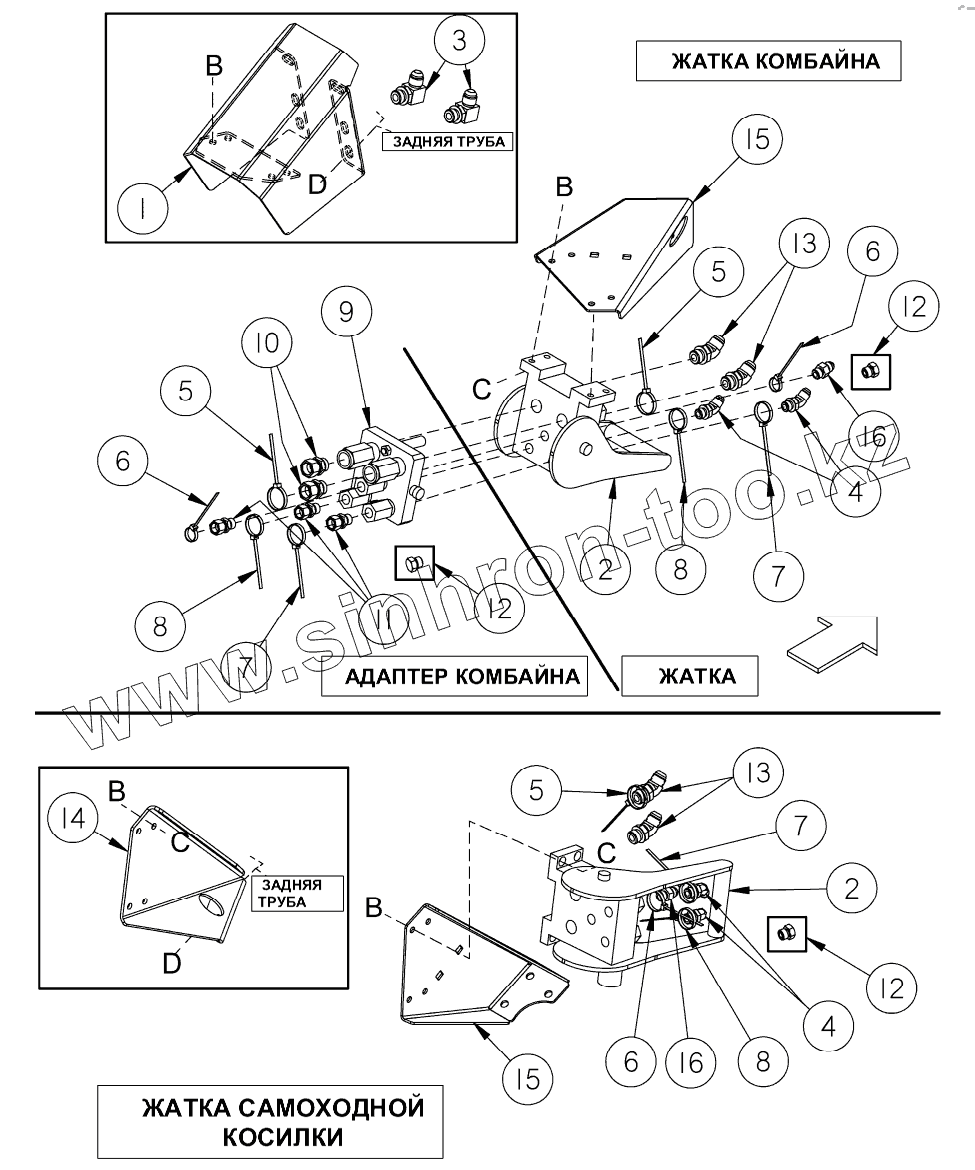

Каталог запасных частей к технике: MacDon-D50/D60/FD70. Гидравлика мотовила – комплект быстрого соединения
1
2
2
3
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
10
11
12
12
12
13
13
14
15
15
16
16
B
B
B
B
C
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 132854 | ОПОРА | |
| 2 | 153151 | МУФТА | |
| 129800 | 129800 | КРЫШКА | |
| 129801 | 129801 | ЗАМОК | |
| 129976 | 129976 | МУФТА | |
| 129977 | 129977 | МУФТА | |
| 3 | 21076 | ФИТИНГ | |
| 4 | 30284 | ФИТИНГ | |
| 5 | 40701 | FASTENER-CABLE TIE-YELLOW | |
| 6 | 21763 | FASTENER - CABLE TIE BLACK | |
| 7 | 49227 | FASTENER-CABLE TIE GREEN | |
| 8 | 40702 | FASTENER-CABLE TIE RED | |
| 9 | 135238 | COUPLING-MULTI LINK C/W seal kits, cplrs, dowel AND screw kits listed below | |
| 111981 | 111981 | SEAL KIT 1/4" COUPLER | |
| 111982 | 111982 | SEAL KIT 3/8" COUPLER | |
| 111983 | 111983 | SCREW KIT | |
| 111984 | 111984 | DOWEL KIT | |
| 111985 | 111985 | 3/8" COUPLER-LONG | |
| 111986 | 111986 | 1/4" COUPLER | |
| 111987 | 111987 | 3/8" COUPLER-SHORT | |
| 10 | 135373 | ФИТИНГ | |
| 11 | 135015 | FITTING - ADAPTER HYD | |
| 12 | 30994 | PLUG- HEX CW O-RING | |
| 13 | 30315 | ФИТИНГ | |
| 14 | 120486 | ОПОРА | |
| 15 | 172174 | ДЕРЖАТЕЛЬ | |
| 44209 | 44209 | O-КОЛЬЦО | |
| 50219 | 50219 | O-КОЛЬЦО | |
| 16 | 15903 | FITTING - CONNECTOR HYD | |
| B | 30280 | Гайка | |
| C | 135397 | БОЛТ | |
| D | 101898 | ВИНТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
