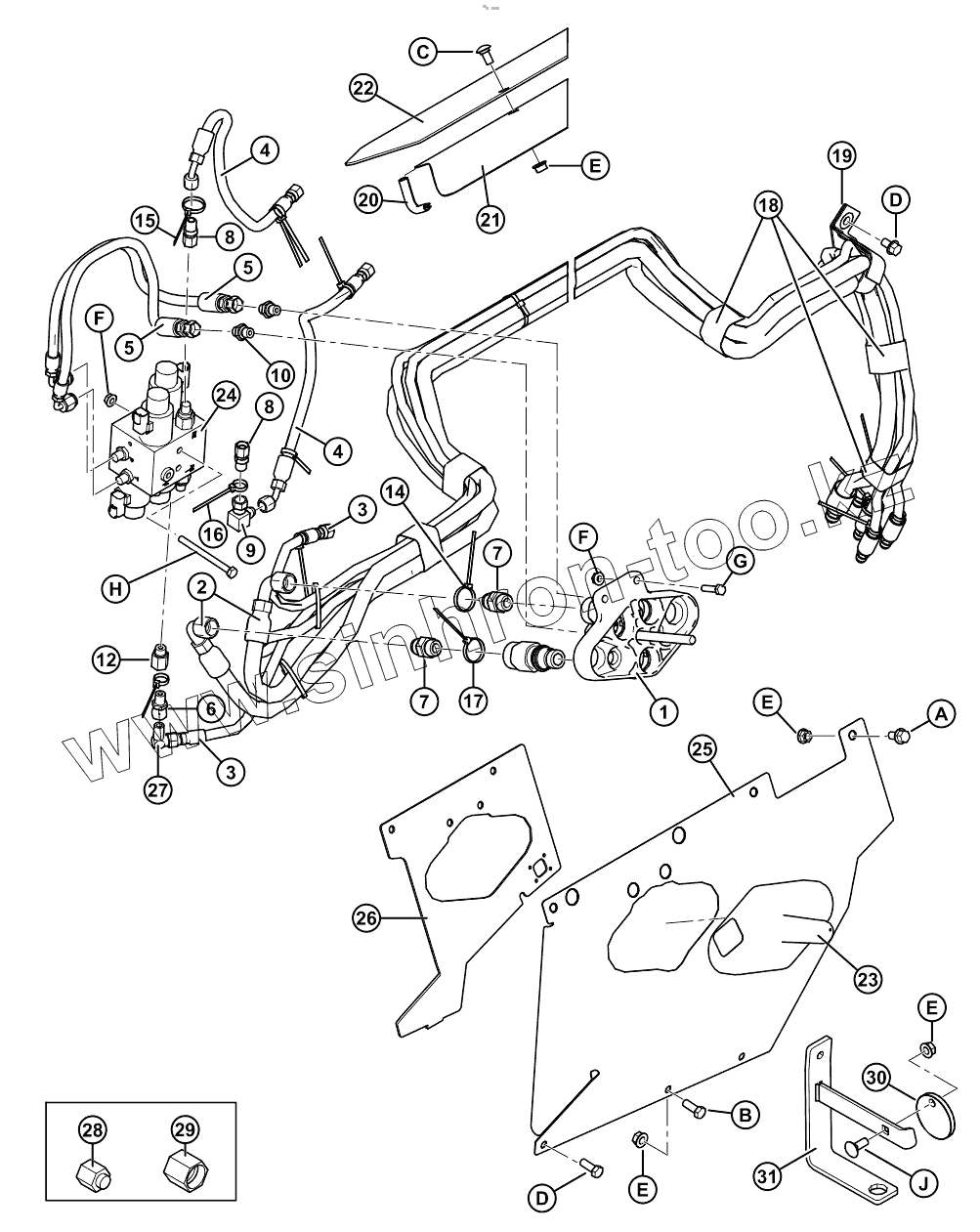

Каталог запасных частей к технике: MacDon-CA25. Серия Lexion 500/700 — комплект модернизации гидравлики
1
2
3
3
4
4
5
5
6
7
7
7
7
7
7
8
8
9
10
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
A
B
C
D
D
E
E
E
E
F
F
G
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 190866 | Муфта | |
| 2 | 156758 | Шланг | |
| 3 | 156759 | Шланг | |
| 4 | 133260 | Шланг | |
| 5 | 129962 | Шланг | |
| 6 | 30302 | Фитинг | |
| 7 | 30695 | FITTING - CONNECTOR HYD | |
| 7 | 44210 | O-КОЛЬЦО | |
| 8 | 103921 | Фитинг | |
| 9 | 106717 | FITTING - ELBOW 90° HYD | |
| 10 | 129961 | Фитинг | |
| 12 | 135425 | Фитинг | |
| 14 | 40701 | FASTENER-CABLE TIE-YELLOW | |
| 15 | 40702 | FASTENER-CABLE TIE RED | |
| 16 | 49227 | FASTENER-CABLE TIE GREEN | |
| 17 | 49232 | FASTENER-CABLE TIE WHITE | |
| 18 | 135444 | ЗАСТЕЖКА | |
| 19 | 163598 | Ремень | |
| 20 | 42589 | MOULDING | |
| 21 | 156725 | Крышка | |
| 22 | 187723 | Щиток | |
| 23 | 129481 | Крышка | |
| 24 | 129963 | Клапан | |
| 25 | 187976 | Крышка | |
| 26 | 187977 | Держатель | |
| 27 | 30281 | Фитинг | |
| 28 | 30813 | КРЫШКА | |
| 29 | 108233 | CAP - 1/2 " TUBE | |
| 30 | 133165 | Диск | |
| 31 | 133166 | Кронштейн | |
| A | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| B | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| C | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| D | 101898 | ВИНТ | |
| E | 30228 | Гайка | |
| F | 30280 | Гайка | |
| G | 21526 | БОЛТ | |
| H | 50235 | Болт | |
| J | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
