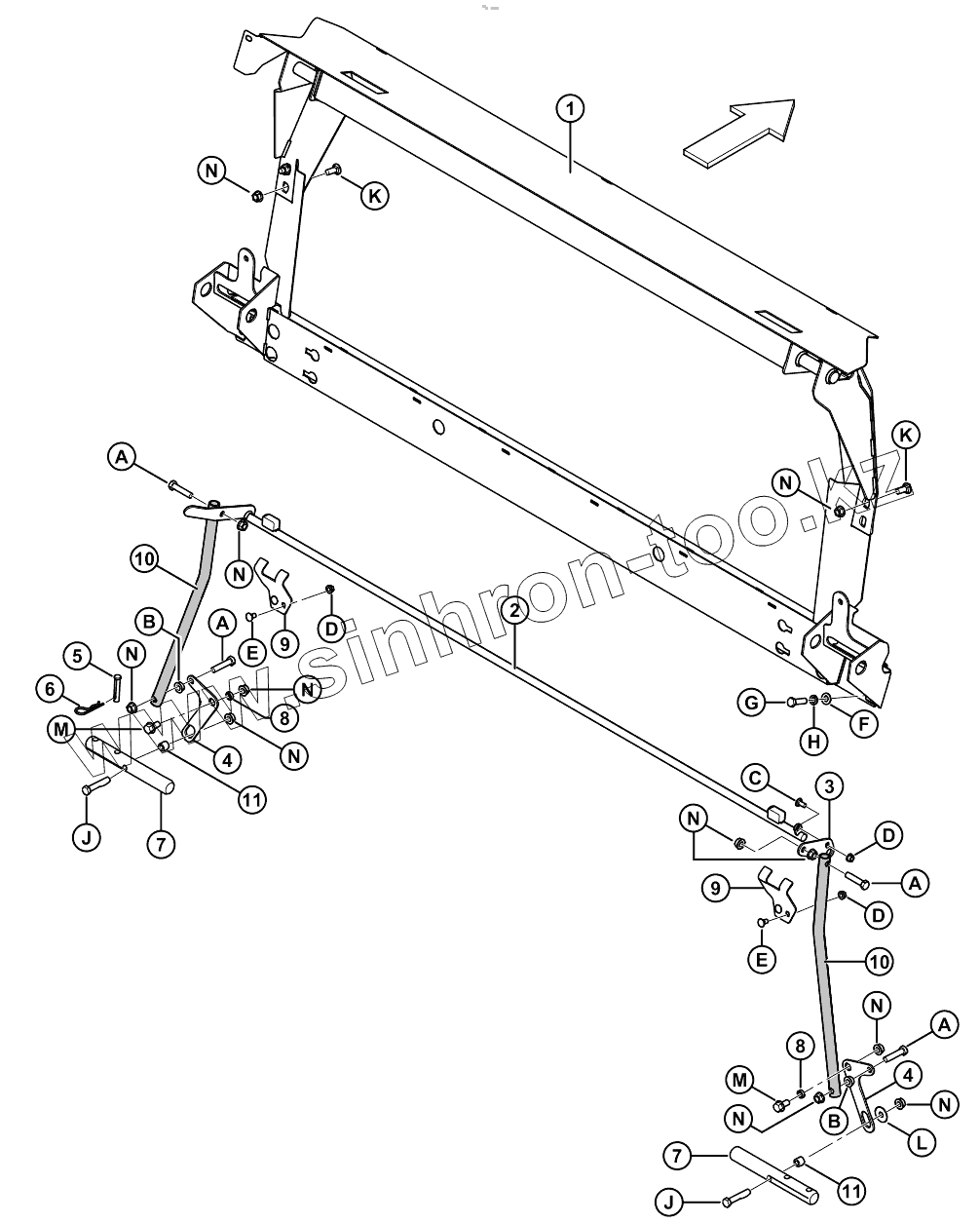

Каталог запасных частей к технике: MacDon-CA25. Серия Lexion 500/700 — комплект модернизации адаптера
1
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
A
A
A
A
B
B
C
D
D
D
E
E
F
G
H
J
J
K
K
L
M
M
N
N
N
N
N
N
N
N
N
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 245357 | Рама | |
| 2 | 156232 | Защелка | |
| 3 | 156784 | Рычаг | |
| 4 | 156779 | Рычаг | |
| 5 | 19809 | PIN | |
| 6 | 13125 | PIN - HAIR | |
| 7 | 133138 | Вал | |
| 8 | 133439 | Проставка | |
| 9 | 245246 | Опора | |
| 10 | 156783 | Труба | |
| 11 | 156780 | Втулка | |
| A | 30833 | БОЛТ | |
| B | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) | |
| C | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| D | 30228 | Гайка | |
| E | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| F | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| G | 50072 | Болт | |
| H | 18638 | WASHER-LOCK | |
| J | 21880 | БОЛТ | |
| K | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP | |
| L | 32247 | ШАЙБА | |
| M | 21449 | BOLT - HH FLG (SERR FACE) 1/2 NC X 10 GR 5 ZP | |
| N | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
