Каталог запасных частей к технике: MacDon-CA25. Серия Case 20 — модернизация гидравлического оборудования

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

11

11

12

12

12

13

13

14

15

15

15

16

16

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

29

30

31

A

B

B

C

C

D

D

D

D

D

E

E

F

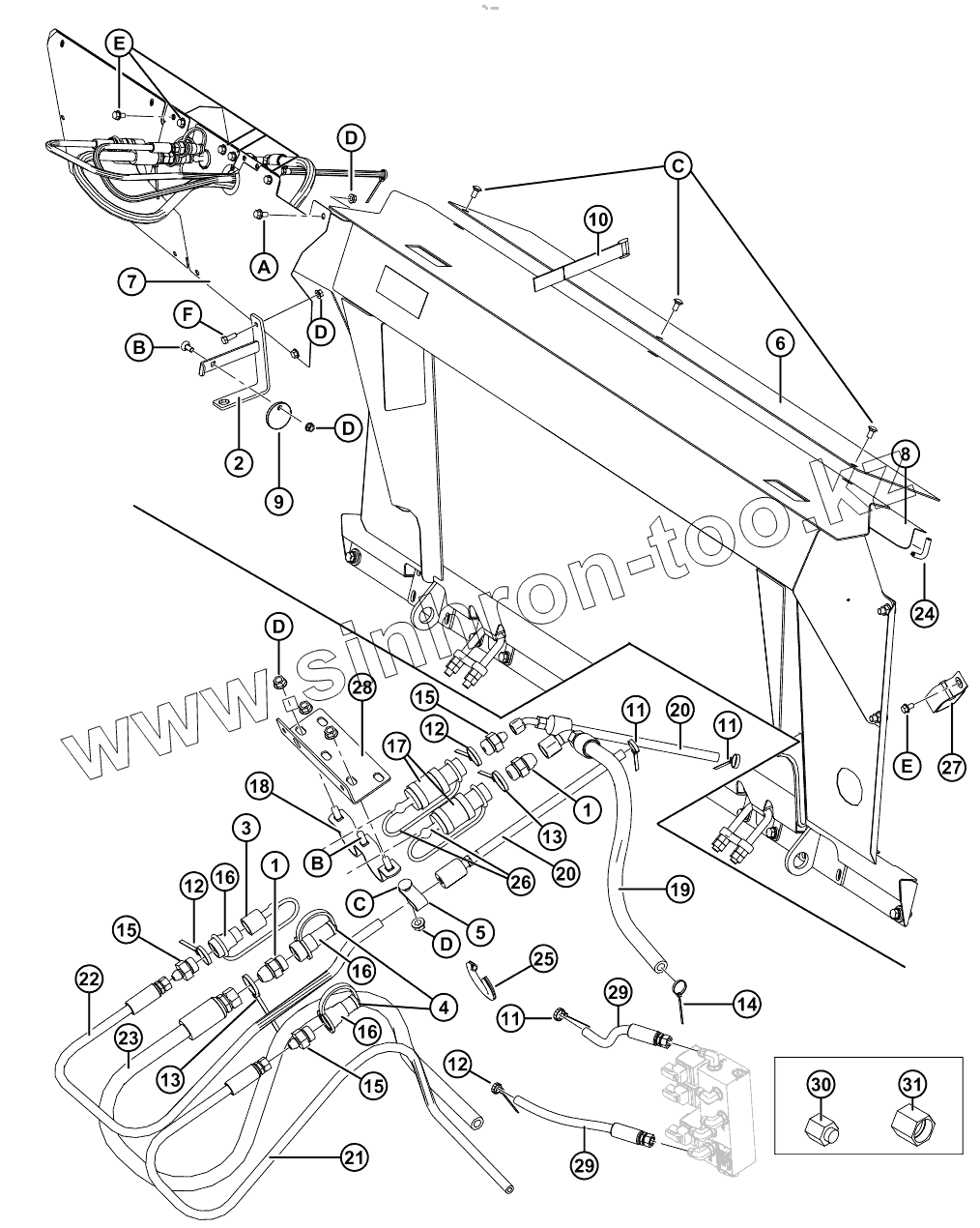

Позиция на иллюстрации	Заводской номер детали		Название детали
1	30695		FITTING - CONNECTOR HYD
2	133166		Кронштейн
3	114230		Крышка
4	21856		DUST CAP
5	252559		Хомут
6	187723		Щиток
7	133280		Крышка
8	156725		Крышка
9	133165		Диск
10	135444		ЗАСТЕЖКА
11	49227		FASTENER-CABLE TIE GREEN
12	40702		FASTENER-CABLE TIE RED
13	49232		FASTENER-CABLE TIE WHITE
14	40701		FASTENER-CABLE TIE-YELLOW
15	114141		Фитинг
16	114142		FITTING
17	114143		Фитинг
18	114140		Держатель
19	156758		Шланг
20	133261		Шланг
21	156909		Шланг
22	156935		Шланг
23	156938		Шланг
24	42589		MOULDING
25	109791		Молдинг
26	114229		Заглушка
27	163598		Ремень
28	156606		Опора
29	133260		Шланг
30	30813		КРЫШКА
31	108233		CAP - 1/2 " TUBE
A	21821		BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP
B	19965		BOLT - RHSN 3/8 NC X 10 GR 5 ZP
C	21863		BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
D	30228		Гайка
E	101898		ВИНТ
F	20077		BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
