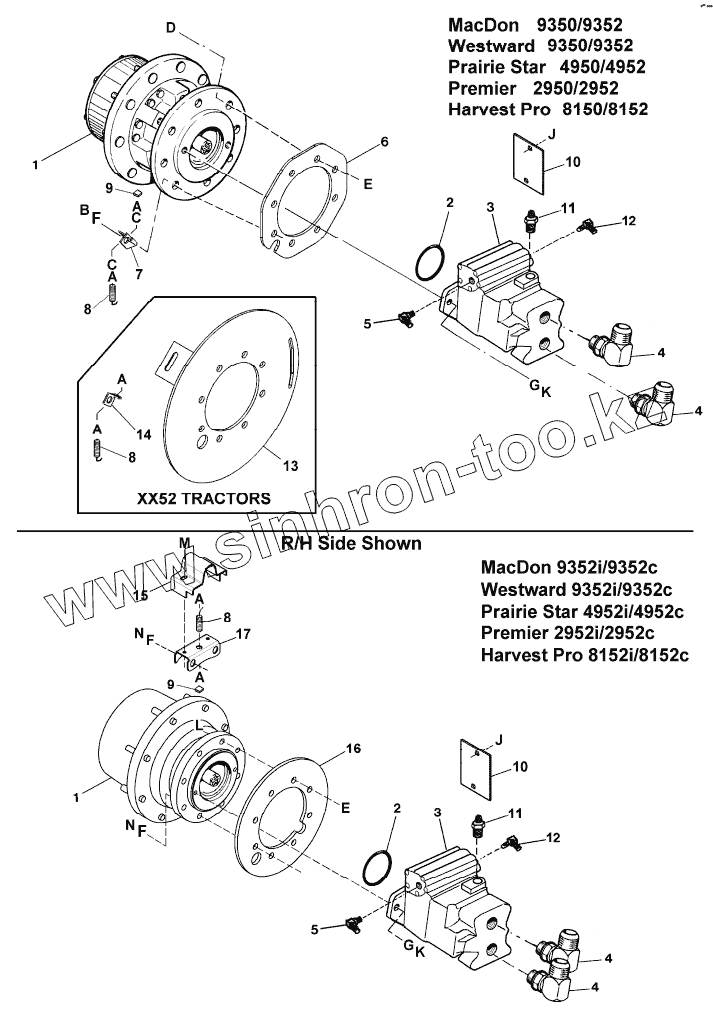

Каталог запасных частей к технике: MacDon-9250. TWO SPEED DRIVE: WHEEL MOTOR ASSEMBLY
1
1
2
2
3
3
4
4
4
4
5
5
6
7
8
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
A
A
A
A
A
A
B
C
C
D
E
E
F
F
F
G
G
J
J
K
K
M
N
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DRIVE | DRIVE | |
| DRIVE | DRIVE | DRIVE | |
| 2 | 30045 | O-RING | |
| 3 | MOTOR | MOTOR | |
| 4 | 30970 | FITTING - ELBOW 90° HYD | |
| 30971 | 30971 | O – RING | |
| 5 | 30282 | FITTING - ELBOW 90° HYD | |
| 50219 | 50219 | O-КОЛЬЦО | |
| 6 | 111042 | SPACER | |
| 7 | 111111 | BRACKET | |
| 8 | 111219 | KIT | |
| 9 | 45786 | MAGNET | |
| 10 | 111057 | PLATE | |
| 11 | 30939 | ФИТИНГ | |
| 12 | 30927 | FITTING | |
| 50219 | 50219 | O-КОЛЬЦО | |
| 13 | SUPPORT | AUGER SUPPORT ARM R.H. | |
| 14 | 111196 | BRACKET | |
| 15 | 111439 | GUARD | |
| 16 | 111338 | SPACER | |
| 17 | 111438 | BRACKET | |
| A | 45253 | NUT | |
| B | 30664 | BOLT | |
| 112280 | 112280 | BOLT | |
| C | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| D | 21582 | БОЛТ | |
| E | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| F | 18639 | WASHER-LOCK | |
| 30441 | 30441 | WASHER - HARDENED | |
| G | 18638 | WASHER-LOCK | |
| J | 21755 | BOLT | |
| K | 112202 | BOLT | |
| L | 21587 | BOLT | |
| M | 101898 | ВИНТ | |
| N | 135025 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
