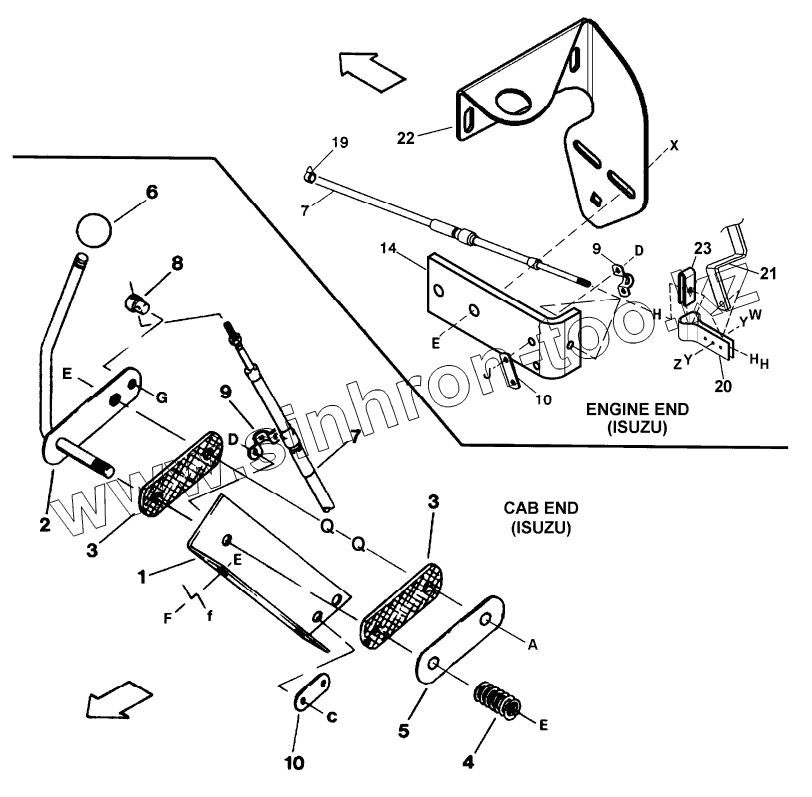

Каталог запасных частей к технике: MacDon-9250. THROTTLE CONTROL – ISUZU ENGINE TRACTORS

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

9

9

10

10

14

19

20

21

22

23

A

C

D

D

E

E

E

E

F

G

H

H

H

J

Q

Q

W

X

Y

Y

Z

Позиция на иллюстрации	Заводской номер детали		Название детали
1	45307		SUPPORT
2	45309		LEVER
3	45314		PAD
4	17546		SPRING
5	45833		PLATE
6	30457		KNOB
7	111415		CABLE
8	42218		PIVOT
9	42219		HOLDER
10	42220		BAR
14	44494		INSULATOR
19	42523		CLIP
20	111437		INSULATOR
21	LEVER		LEVER
22	SUPPORT		AUGER SUPPORT ARM R.H.
23	111582		YOKE
A	21264		BOLT-HH 3/8 NC X 125 LG GR 5 ZP
C	18631		SCREW
D	18647		NUT
E	30228		Гайка
F	109071		BOLT - BUTTON HD 0375 NC X 125 LG
G	18604		PIN-COTTER 3/32 DIA X 3/4 ZP
H	20011		NUT
J	18577		SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4
K	21821		BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP
Q	18598		Шайба
W	21573		BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP
X	21821		BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP
Y	18596		WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP
Z	18724		NUT-HEX LOCK DT 1/4-20 UNC ZP
