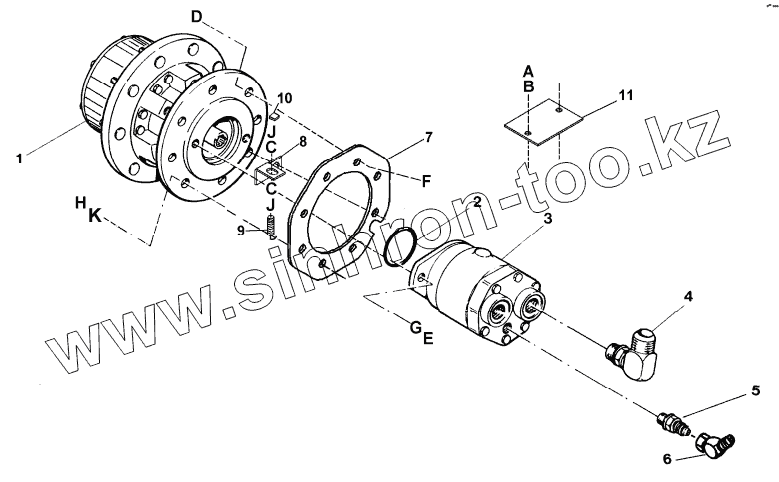

Каталог запасных частей к технике: MacDon-9250. SINGLE SPEED DRIVE: WHEEL MOTOR ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

A

B

C

C

D

E

F

G

H

J

J

K

Позиция на иллюстрации	Заводской номер детали		Название детали
1	DRIVE		DRIVE
2	30045		O-RING
3	MOTOR		MOTOR
4	21827		FITTING
50220	50220		КОЛЬЦО
5	21030		FITTING - CONNECTOR HYD
44209	44209		O-КОЛЬЦО
6	30875		ФИТИНГ
7	111042		SPACER
8	111111		BRACKET
9	111219		KIT
10	45786		MAGNET
11	111057		PLATE
A	21558		BOLT
B	18636		WASHER
C	18599		WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP
D	21594		БОЛТ
E	21491		БОЛТ
F	18666		NUT-HEX LOCK DT 5/8-11 UNC ZP
G	18638		WASHER-LOCK
H	21587		BOLT
30861	30861		BOLT
J	45253		NUT
K	18639		WASHER-LOCK
30441	30441		WASHER - HARDENED
