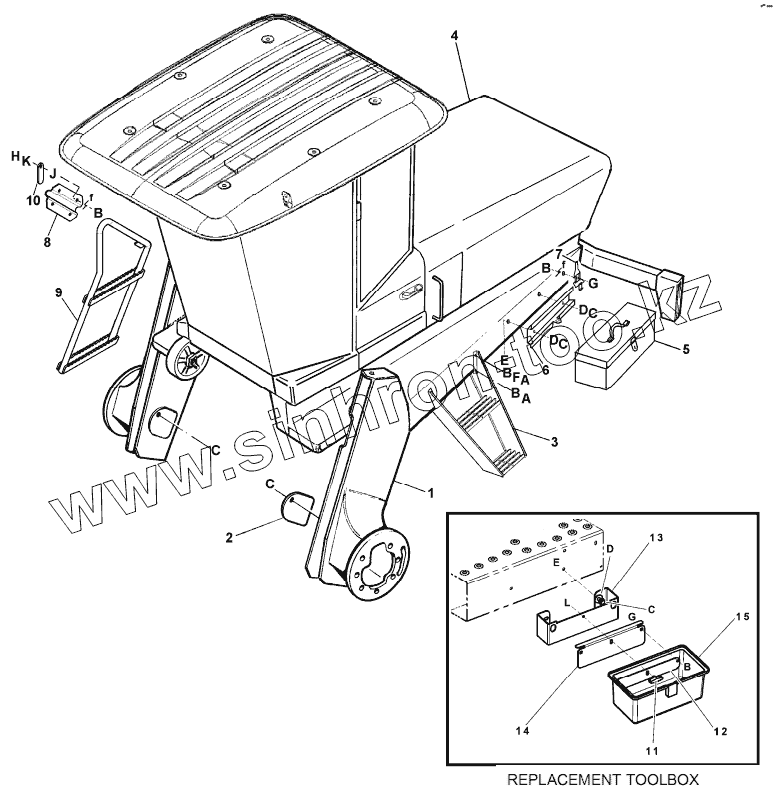

Каталог запасных частей к технике: MacDon-9250. MAIN FRAME AND COVERS

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

A

A

B

B

B

C

C

C

C

C

D

D

D

E

E

F

G

G

H

J

K

L

Позиция на иллюстрации	Заводской номер детали		Название детали
1	FRAME		FRAME
2	45188		COVER
45189	45189		COVER
3	110012		LADDER
4	COVER		COVER
5	21165		TOOL BOX
6	21166		BRACKET
7	45948		HOLDER - GREASE GUN ZN PL
8	112437		BRACKET
9	112448		LADDER
10	112461		ARM
11	42075		KNOB
12	167019		PLATE
13	167016		BRACKET
14	167017		BRACKET
15	167047		TOOLBOX
A	21975		BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP
B	30228		Гайка
C	21449		BOLT - HH FLG (SERR FACE) 1/2 NC X 10 GR 5 ZP
D	32247		ШАЙБА
E	21383		NUT - FLANGE 500-13UNC (SERR FACE)
F	37676		WASHER
G	21863		BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
H	21561		BOLT - HH 3/8 NC X 15 LG GR 5 ZP
J	18590		NUT - HEX 3/8 - 16 UNC GR 5 ZP
K	18598		Шайба
L	135193		ВИНТ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
