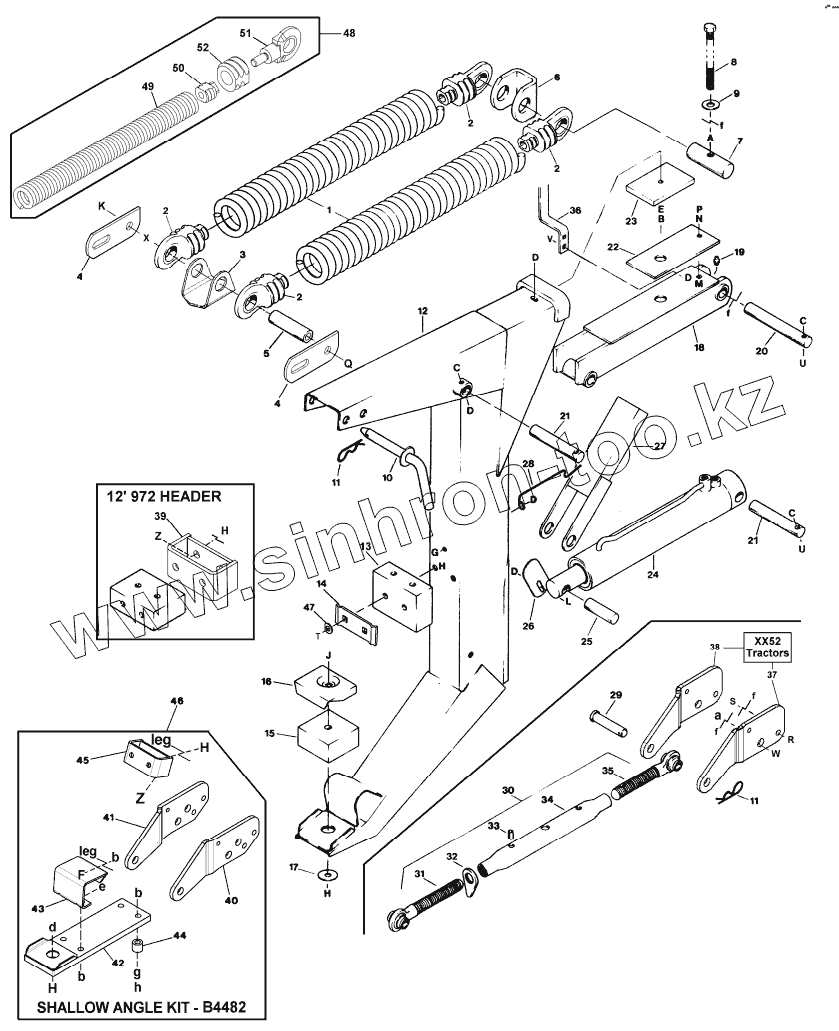

Каталог запасных частей к технике: MacDon-9250. LIFT LINKAGE
1
2
2
2
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
B
C
C
C
D
D
D
D
D
E
F
G
H
H
H
H
H
J
K
L
M
N
P
Q
R
S
T
T
U
U
V
W
X
Z
Z
a
b
b
b
d
e
g
h
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 45858 | SPRING | |
| 2 | 42691 | INSERT-SPRING | |
| 3 | 112226 | SUPPORT | |
| 4 | 112224 | BAR | |
| 5 | 112225 | TUBE - PIVOT SUSPENSION | |
| 6 | 44601 | CLEVIS | |
| 7 | 44995 | PIN – STRAIGHT | |
| 8 | 44994 | DRAW BOLT | |
| 9 | 30441 | WASHER - HARDENED | |
| 10 | 112269 | PIN | |
| 11 | 13125 | PIN - HAIR | |
| 12 | 45931 | SUPPORT | |
| 45961 | 45961 | SUPPORT | |
| 13 | 44577 | BLOCK | |
| 14 | 45886 | BAR | |
| 15 | 42498 | ПОДУШКА | |
| 16 | 44575 | SUPPORT | |
| 17 | 11695 | WASHER - FLAT | |
| 18 | 44977 | ARM | |
| 19 | 21887 | ФИТИНГ | |
| 20 | 44590 | PIN | |
| 21 | 44988 | PIN | |
| 22 | 45038 | PLATE | |
| 23 | 42497 | PAD- RUBBER | |
| 24 | CYLINDER | CYLINDER | |
| 25 | 44823 | PIN | |
| 26 | 44822 | BAR | |
| 27 | 44817 | STOP | |
| 28 | 44784 | HOOK | |
| 29 | 20312 | ПАЛЕЦ | |
| 30 | 42104 | JOINT ASSEMBLY | |
| 31 | 42432 | JOINT | |
| 32 | 42433 | COLLAR | |
| 33 | PIN | PIN | |
| 34 | 42434 | TUBE | |
| 35 | 42431 | JOINT | |
| 36 | 45490 | BAR | |
| 37 | 110009 | PLATE | |
| 38 | 110010 | PLATE | |
| 39 | 118283 | SUPPORT | |
| 40 | 110276 | PLATE | |
| 41 | 110277 | PLATE | |
| 42 | 110281 | SPACER | |
| 43 | 110282 | CHANNEL | |
| 44 | 110285 | TUBE | |
| 45 | 118283 | SUPPORT | |
| 46 | B4482 | KIT | |
| 47 | 36229 | WASHER | |
| 48 | B2773 | KIT | |
| 49 | 40766 | SPRING | |
| 50 | 41357 | INSERT- MACH | |
| 51 | 113747 | ВСТАВКА | |
| 52 | 113748 | ВСТАВКА | |
| A | 18592 | NUT | |
| B | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| C | 21354 | BOLT - HH 3/8 NC X 20 LG GR 5 ZP | |
| D | 30228 | Гайка | |
| E | 18598 | Шайба | |
| F | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP | |
| G | 21567 | BOLT -HEX HD 375-16UNC X 075 LG | |
| H | 21389 | NUT - HEX LOCK 500-13UNC | |
| J | 30266 | БОЛТ | |
| K | 18689 | NUT - HEX LOCK DT 750-10UNC | |
| L | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| M | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| N | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| P | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| Q | 30387 | BOLT - HH 3/4 NC X 65 LG GR 5 ZP | |
| R | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| S | 18697 | NUT - HEX LOCK DT 500-13UNC | |
| T | 30011 | BOLT - HH 1/2 NC X 325 LG GR 5 ZP | |
| T | 21597 | BOLT | |
| U | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP | |
| V | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| W | 102495 | BOLT | |
| X | 18601 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| Z | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| a | 102636 | NUT - HEX DT 750-10UNC | |
| b | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| d | 30849 | BOLT - RHSN 1/2 NC X 35 LG GR 5 ZP | |
| e | 21565 | БОЛТ | |
| g | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| h | 21578 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP | |
| f | REF | PUMP – triple gear |
