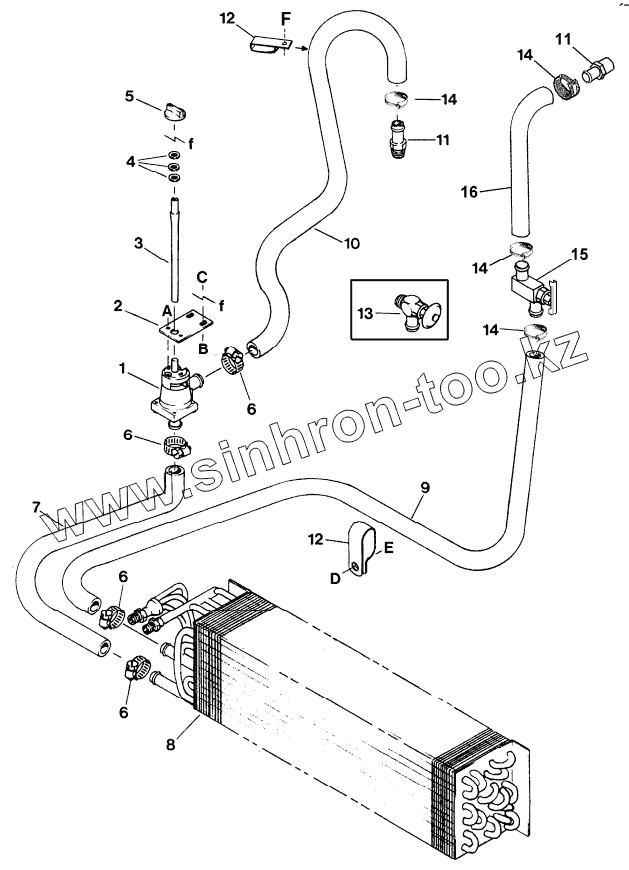

Каталог запасных частей к технике: MacDon-9250. HEATER – CUMMINS ENGINE TRACTOR

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

8

9

10

11

11

12

12

13

14

14

14

14

15

16

A

B

C

D

E

F

Позиция на иллюстрации	Заводской номер детали		Название детали
1	30334		VALVE
2	42658		SUPPORT
3	42657		TUBE
4	18596		WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP
5	42727		KNOB
6	21349		CLAMP-HOSE GEAR TYPE
7	24936		HOSE
8	42878		EVAPORATOR / HEATER CORE
9	42280		HOSE
111784	111784		HOSE
10	42279		HOSE
11	112662		ФИТИНГ
12	50022		CLAMP - INSULATED 15/16 INCH
13	101904		VALVE
14	112692		CLAMP – HOSE
15	111391		VALVE - HEATER SHUTOFF
16	111783		HOSE
A	30366		SCREW - TAPPING HEX WASH HD # 10 X 3/8 ZP
B	21492		ГАЙКА
C	42284		ВИНТ
D	21863		BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
E	30228		Гайка
F	21821		BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP
