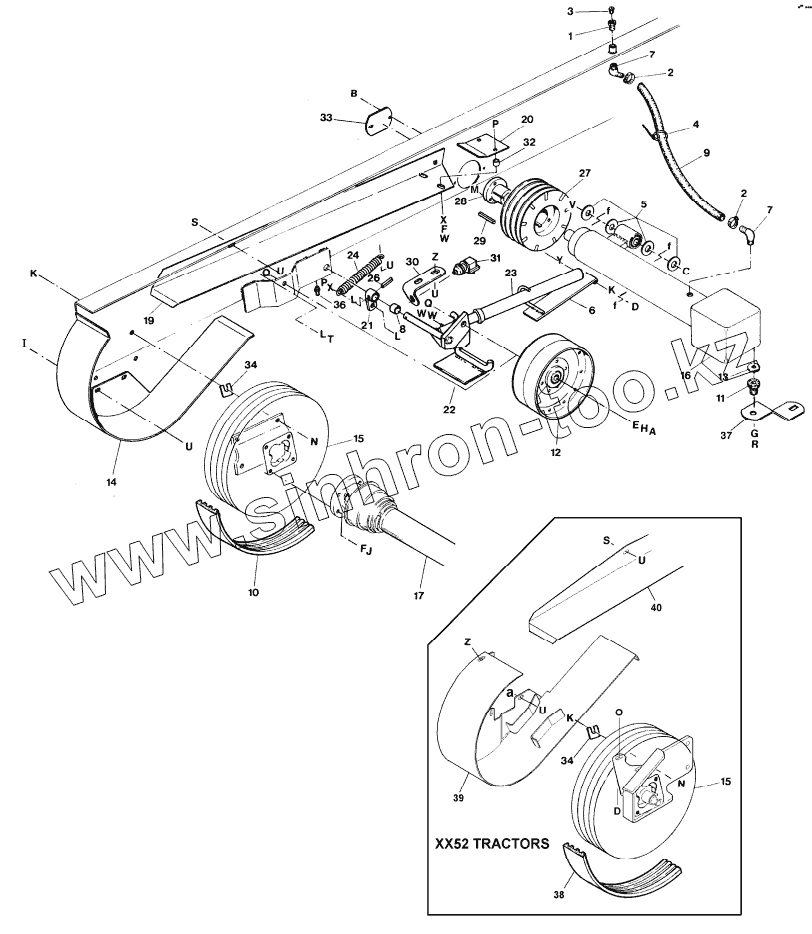

Каталог запасных частей к технике: MacDon-9250. HEADER DRIVE
1
2
2
4
5
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
34
36
37
38
39
40
A
B
C
D
D
E
F
F
G
H
I
J
K
K
K
L
M
N
N
O
P
P
Q
R
S
T
U
U
U
U
U
V
W
W
W
X
Y
Z
Z
a
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21024 | FITTING | |
| 2 | 21349 | CLAMP-HOSE GEAR TYPE | |
| 3 | 21425 | VALVE | |
| 4 | 21763 | FASTENER - CABLE TIE BLACK | |
| 5 | 22072 | WASHER | |
| 6 | 45230 | GUIDE | |
| 7 | 30938 | FITTING | |
| 8 | 37551 | ВТУЛКА | |
| 9 | 42016 | HOSE | |
| 111292 | 111292 | HOSE | |
| 10 | 42086 | BELT | |
| 11 | 42099 | INSULATOR | |
| 12 | 42155 | PULLEY | |
| 13 | 42592 | WASHER - FLAT | |
| 14 | 44231 | GUARD | |
| 15 | PULLEY | PULLEY ASSEMBLY | |
| 16 | BEVEL | BEVEL GEARBOX | |
| 17 | DRIVELINE | DRIVELINE | |
| 19 | 45075 | GUIDE | |
| 20 | 45144 | RETAINER | |
| 21 | 45081 | ARM | |
| 22 | 45086 | PIVOT | |
| 23 | 45094 | CYLINDER | |
| 45096 | 45096 | SHAFT | |
| 45097 | 45097 | TUBE | |
| 50041 | 50041 | SEAL | |
| 50042 | 50042 | SEAL | |
| 50053 | 50053 | RING | |
| 45040 | 45040 | RESTRICTOR | |
| 17006 | 17006 | O-RING | |
| 24 | 9423 | SPRING – EXTENSION | |
| 26 | 50075 | PIN-SPRING 3/8 DIA X 10 LG | |
| 27 | 111281 | PULLEY | |
| 111282 | 111282 | PULLEY | |
| 28 | 115074 | BUSHING | |
| 29 | 17194 | KEY | |
| 30 | 45534 | SUPPORT | |
| 31 | 109816 | SWITCH | |
| 32 | 45148 | SPACER | |
| 33 | 45262 | COVER | |
| 34 | 44354 | SHIM | |
| 36 | 18671 | FITTING- LUBE 1/4-28 UNF | |
| 37 | SUPPORT | AUGER SUPPORT ARM R.H. | |
| 38 | 45959 | BELT | |
| 39 | 112274 | GUARD | |
| 40 | 111176 | GUIDE | |
| A | 18592 | NUT | |
| B | 50124 | SCREW | |
| C | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP | |
| D | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| E | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP | |
| F | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| G | 18638 | WASHER-LOCK | |
| H | 18639 | WASHER-LOCK | |
| I | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| J | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| K | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) | |
| L | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| M | 21526 | БОЛТ | |
| N | 21491 | БОЛТ | |
| O | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP | |
| P | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| Q | 21584 | BOLT | |
| R | 21760 | BOLT | |
| S | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| T | 30080 | BOLT - HH 3/8 NC X 45 LG GR 5 ZP | |
| U | 30228 | Гайка | |
| V | 21720 | BOLT | |
| W | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| X | 18598 | Шайба | |
| Y | 21589 | BOLT | |
| Z | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| a | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| f | REF | PUMP – triple gear |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
