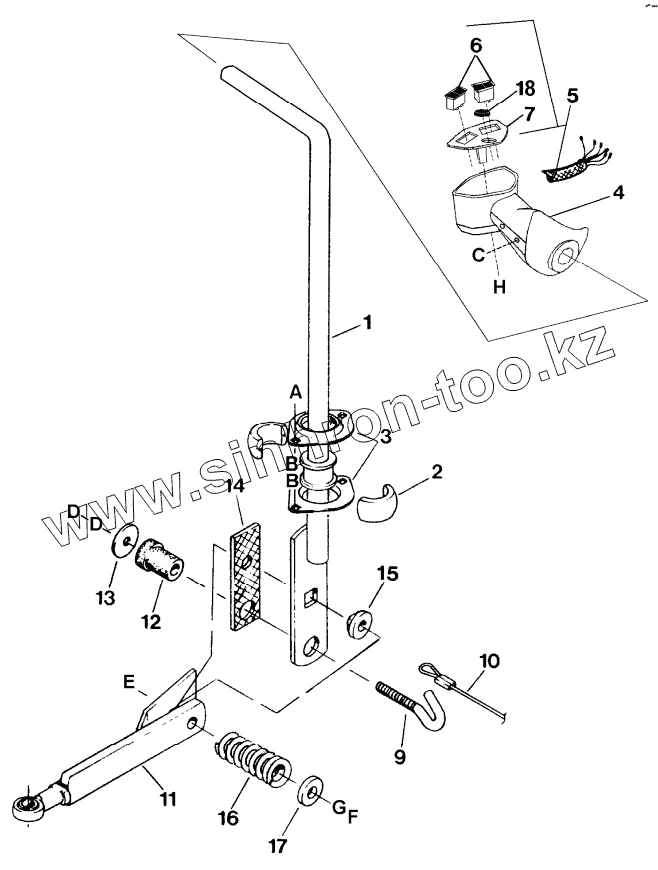

Каталог запасных частей к технике: MacDon-9250. GROUND SPEED LEVER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

9

10

11

12

13

14

15

16

17

18

A

B

B

C

D

D

E

F

G

H

Позиция на иллюстрации	Заводской номер детали		Название детали
1	45814		LEVER
2	28038		BUSHING-PLASTIC
3	15103		FLANGE
4	109051		HANDLE-SPEED CONTROL
5	45865		HARNESS
6	109060		SWITCH
7	109049		PLATE
9	42476		BOLT
10	CABLE		CABLE
11	ROD		ROD
12	42482		INSULATOR-RUBBER
13	16652		WASHER - FLAT
14	45565		PAD – FRICTION
15	25348		BUSHING
16	11660		SPRING – COMPRESSION
17	4761		WASHER - FLAT
18	45869		PLUG
109061	109061		SWITCH
A	30280		Гайка
B	18597		ШАЙБА
C	30872		SCREW-SET HEX SOC CUP PT 5/16 NC X 1/4 LG
D	18590		NUT - HEX 3/8 - 16 UNC GR 5 ZP
E	50052		BOLT - RHSN 1/2 NC X 50 LG GR 5 ZP
F	18697		NUT - HEX LOCK DT 500-13UNC
G	18591		NUT - HEX 1/2 - 13 UNC GR 5 ZP
H	45868		SCREW-PHIL FL CSK HD #8 X 1 1/4" LG ZP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
