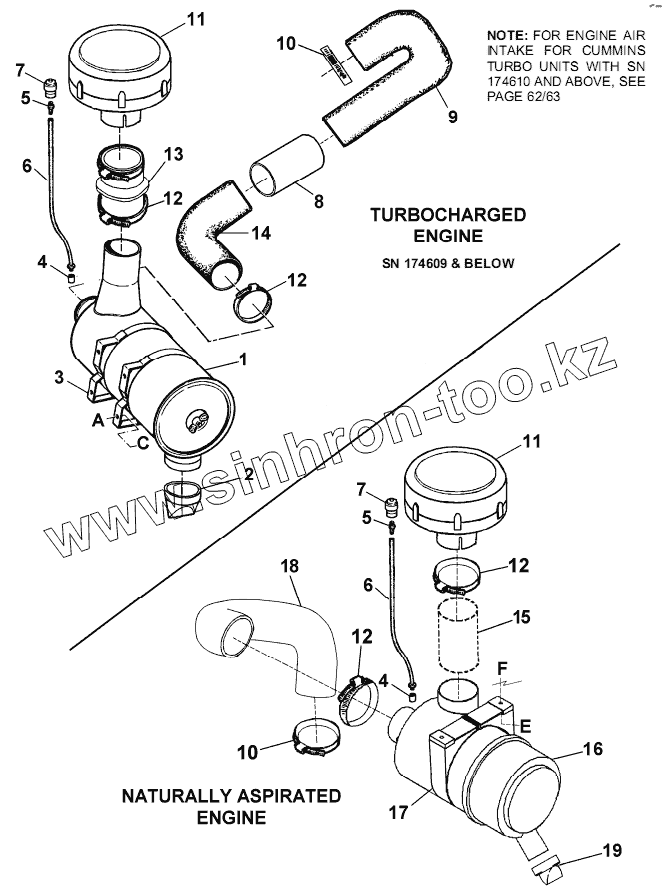

Каталог запасных частей к технике: MacDon-9250. ENGINE AIR INTAKE – CUMMINS ENGINE TRACTOR UNITS
1
2
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
A
C
E
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 111130 | CLEANER | |
| 20424 | 20424 | NUT | |
| 2 | 111255 | VALVE | |
| 3 | 112120 | BAND | |
| 4 | 30007 | FITTING - UNION HYD FEMALE | |
| 5 | 30426 | ФИТИНГ | |
| 6 | 111077 | HOSE | |
| 7 | 30005 | INDICATOR-SERVICE | |
| 8 | 112228 | TUBE | |
| 9 | 112131 | HOSE | |
| 10 | 50073 | CLAMP | |
| 11 | 112121 | CLEANER | |
| 12 | 112230 | CLAMP | |
| 13 | 112231 | HOSE | |
| 14 | 112227 | HOSE ELBOW | |
| 15 | COVER | COVER | |
| 16 | 111051 | CLEANER | |
| 17 | 111052 | BAND | |
| 18 | 112261 | HOSE | |
| 19 | 111063 | VALVE | |
| A | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| B | 30228 | Гайка | |
| C | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| D | 18598 | Шайба | |
| E | 21282 | BOLT-RHSN 5/16 NC X 10 GR 5 ZP | |
| F | 30280 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
