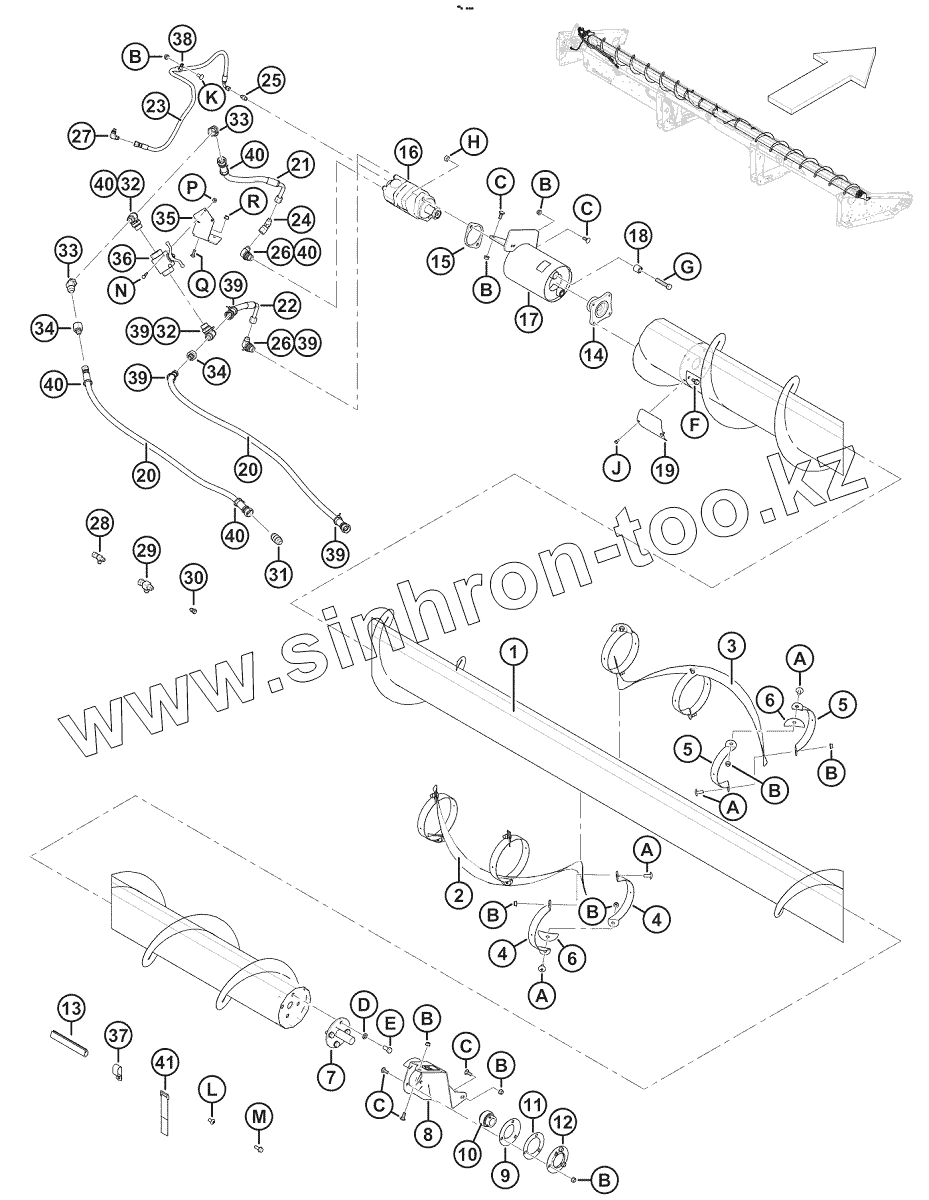

Каталог запасных частей к технике: MacDon М 215908 B. Верхний поперечный шнек (D125), (Опция)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
16
16
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
30
31
32
32
33
33
34
34
35
36
37
38
39
39
39
39
39
40
40
40
40
40
41
41
A
A
A
A
B
B
B
B
B
B
B
B
B
B
C
C
C
C
D
E
F
G
H
J
K
L
M
N
P
Q
R
Позиция на иллюстрации Заводской номер детали Название детали
B6461 B6461 Комплект
B9044 B9044 Комплект
1 294435 Шнек
2 294161 Витки шнека
3 294163 Витки шнека
4 294426 Опора
5 294427 Опора
6 255883 Пластина
7 132303 ВАЛ
7 294677 Kit
8 296554 Support
9 49306 ФЛАНЦ
10 21859 ПОДШИПНИК
11 172340 ШАЙБА.
12 30661 Фланец
13 45427 MOЛДИНГ
14 253722 Ступица
15 253446 Пластина
16 255829 Гидромотор
16 283002 Гидромотор
16 174304 САЛЬНИК КОМПЛЕКТ
16 137375 ГАЙКА
17 296556 Опора
18 21810 BUSHING
19 279261 Крышка
20 294220 Шланг
21 279716 Шланг
22 279717 Шланг
23 254248 Шланг
24 135685 ФИТИНГ
25 112184 FITTING - ADAPTER HYD
26 21801 FITTING - ELBOW 90° HYD
27 50104 ФИТИНГ
28 30873 ФИТИНГ
29 108268 ФИТИНГ
30 30981 ФИТИНГ
30 21069 ГАЙКА
31 30376 ФИТИНГ
32 50050 ФИТИНГ
33 135240 ФИТИНГ
34 136952 Фитинг
35 279966 Кронштейн
36 294263 Кран
37 103738 ЗАЖИМ
38 135818 ЗАЖИМ
39 252795 Крепежная деталь
40 252794 Крепежная деталь
41 135443 ЗАСТЕЖКА
41 135444 ЗАСТЕЖКА
A 135507 Screw
B 30228 Гайка
C 19965 BOLT - RHSN 3/8 NC X 10 GR 5 ZP
D 18638 WASHER-LOCK
E 21575 BOLT - HH 1/2 NC X 10 LG GR 5 ZP
F 135963 Болт
G 21760 BOLT
H 137727 ГАЙКА
J 21580 BOLT
K 21863 BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
L 135157 ВИНТ
M 135966 Болт
N 21854 БОЛТ
P 135248 ГАЙКА
Q 136824 Болт
R 135337 NUT-FLG SIDE LK SMTH FACE M8 X125 GR 88
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
