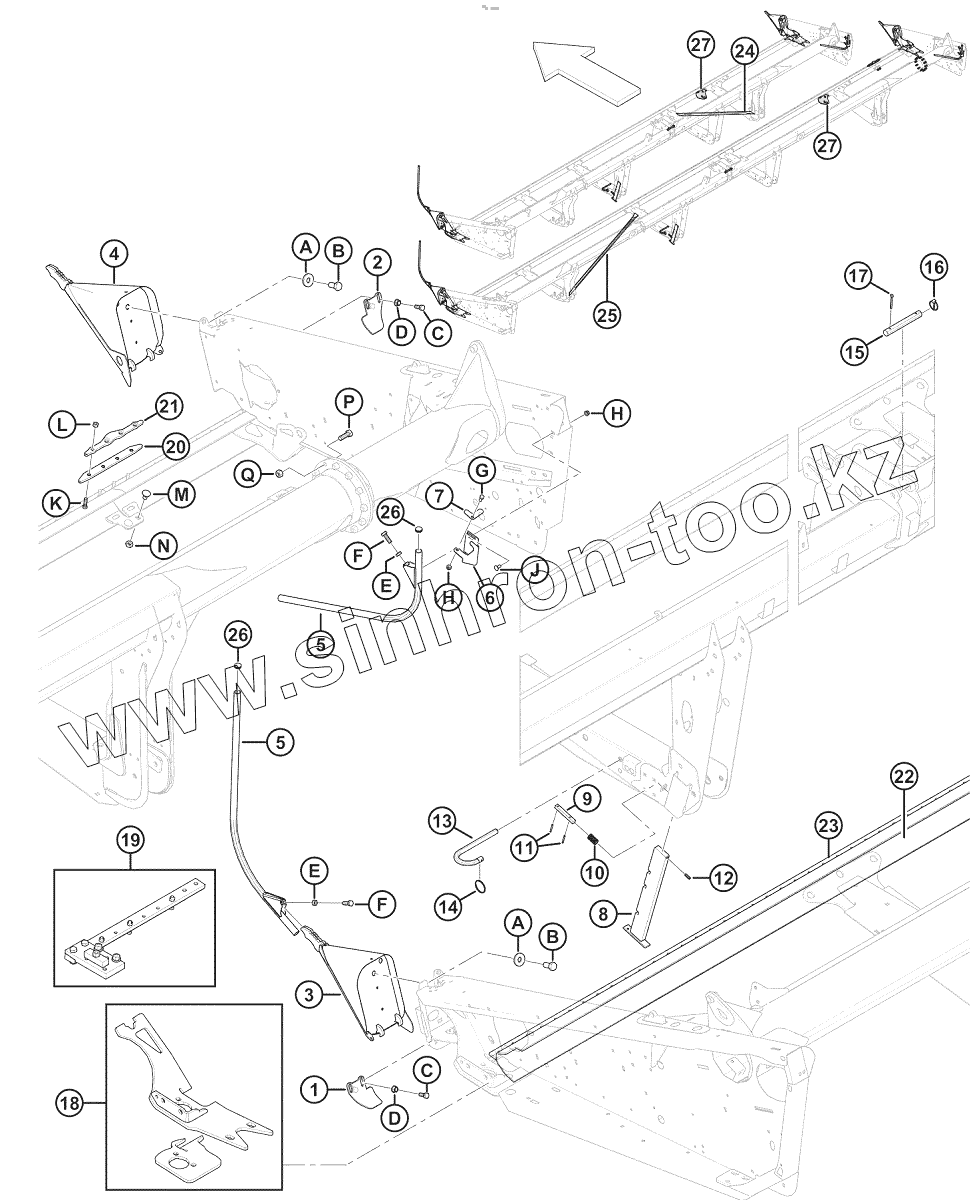

Каталог запасных частей к технике: MacDon М 215908 B. Рама жатки - делители и стойка

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

18

19

19

20

21

22

22

23

24

24

25

25

26

27

27

A

A

B

B

C

C

D

D

E

E

F

F

G

H

H

J

K

L

M

N

P

Q

Позиция на иллюстрации	Заводской номер детали		Название детали
1	245678		Щиток
2	245677		Щиток
3	123660		Делитель
4	123661		Делитель
5	120127		РАЗДЕЛИТЕЛЬ
6	253499		Bracket
7	132420		ПЕТЛЯ
8	132266		СТОЙКА
9	132269		ПАЛЕЦ
10	132265		ПРУЖИНА
11	7642		ПАЛЕЦ
12	16087		ПАЛЕЦ
13	124399		ПАЛЕЦ
14	118137		КОЛЬЦО
15	133751		ПАЛЕЦ
15	125363		Штифт
16	102264		PIN - LYNCH 3/16 X 1 9/16 IN
17	18609		ПАЛЕЦ
18	123751		Комплект
18	123752		Комплект
19	174400		СБОРКА ШАБЛОНА
19	174391		СБОРКА ШАБЛОНА
20	258150		Штанга
21	255442		Штанга
22	294671		Kit
22	294681		Kit
23	294672		Kit
24	294650		Комплект
24	294664		Комплект
25	294662		Комплект
25	294663		Комплект
26	335301		Заглушка
27	335752		Комплект
A	6647		ШАЙБА
B	135579		Болт
C	21491		БОЛТ
D	21383		NUT - FLANGE 500-13UNC (SERR FACE)
E	21056		NUT- HEX JAM 1/2-13 UNC GR 5 ZP
F	18723		BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP
G	21567		BOLT -HEX HD 375-16UNC X 075 LG
H	30228		Гайка
J	21863		BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
K	113814		Bolt
L	18654		NUT-HEX 7/16 - 14 UNC GR 5 ZP
M	117015		БОЛТ
N	21941		ГАЙКА
P	135340		Bolt
Q	134438		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
