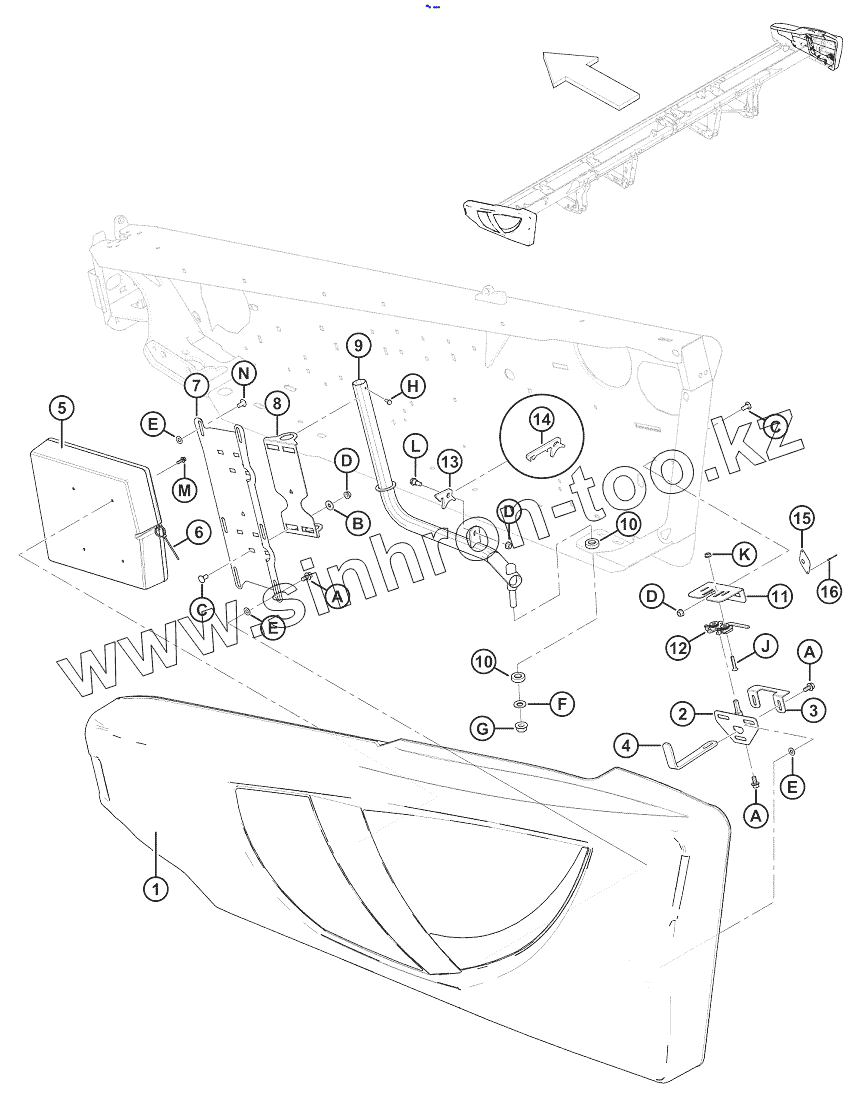

Каталог запасных частей к технике: MacDon М 215908 B. Рама жатки - боковые щитки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
2
3
4
5
5
6
7
7
7
8
9
9
10
10
11
11
12
12
13
14
15
16
A
A
A
B
C
C
D
D
D
E
E
E
F
G
H
J
K
L
M
N
Позиция на иллюстрации Заводской номер детали Название детали
1 255004 Щиток левый
1 255019 Щиток
1 304601 Щиток в сборе
1 304602 Щиток в сборе
1 165524 Отражатель красный
1 258199 Крышка щитка
1 258200 Крышка щитка
2 253624 Палец
3 253627 Держатель
4 253164 Опора
5 220107 Кожух
5 164009 КЛЮЧ
6 21763 FASTENER - CABLE TIE BLACK
7 304304 Опора
7 253297 Опора
7 253298 Опора
8 253299 Шарнир
9 255678 Левый щиток трубчатой сварной конструкции
9 255679 Правый щиток трубчатой сварной конструкции
10 125176 ПОДШИПНИК
11 253601 Опора
11 253602 Опора
12 134003 ASSY-RH STIRRUP LATCH
12 134002 ASSY-LH STIRRUP LATCH
13 255041 Защелка
14 304165 Защелка
15 165858 НАПРАВЛЯЮЩАЯ
16 14338 ЗАКЛЕПКА
A 21821 BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP
B 20535 WASHER-FLAT
C 21863 BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
D 30228 Гайка
E 18598 Шайба
F 184718 Шайба
G 50225 Гайка
H 21055 Винт
J 30504 ВИНТ
K 30280 Гайка
L 172259 БОЛТ
M NSS Болт Болт
N 135157 ВИНТ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
