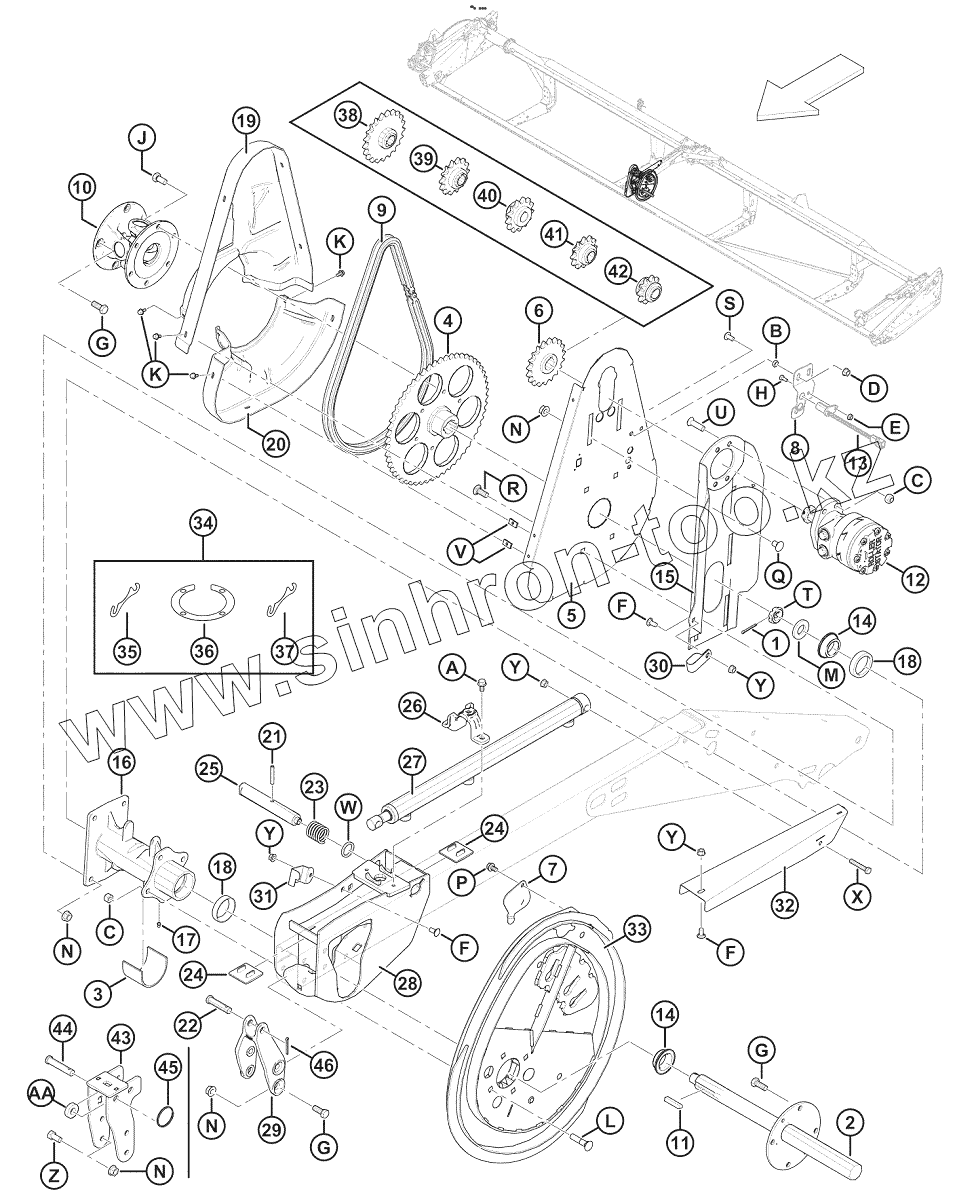

Каталог запасных частей к технике: MacDon М 215908 B. Компоненты мотовила - сдвоенное мотовило, центральный рычаг
1
2
3
4
5
6
7
8
9
9
10
10
10
10
11
12
12
12
12
12
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
A
B
C
C
D
E
F
F
F
G
G
G
H
J
K
K
L
M
N
N
N
N
P
Q
R
S
T
U
V
W
X
Y
Y
Y
Y
Z
AA
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 2 | 137291 | ВАЛ СВАРНОЙ | |
| 3 | 137315 | ВТУЛКА | |
| 4 | 137347 | ЗВЕЗДОЧКА | |
| 164141 | 164141 | ЗВЕЗДОЧКА | |
| 5 | 137352 | ОПОРА | |
| 6 | 137354 | ЗВЕЗДОЧКА | |
| 7 | 137476 | КРЫШКА | |
| 8 | REF Опора | Опора | |
| 9 | 137515 | ЦЕПЬ | |
| 9 | 164109 | ЦЕПЬ | |
| 10 | 137691 | U-СОЕДИНЕНИЕ | |
| 10 | 137825 | УНИВЕРСАЛЬНОЕ ПЕРЕКР. СОЕДИНЕНИЕ | |
| 10 | 137826 | ФЛАНЦ. ВИЛКА | |
| 10 | 137827 | ФЛАНЦ. ВИЛКА | |
| 11 | 137721 | ШПОНКА | |
| 12 | 273258 | Мотор | |
| 12 | 273259 | Комплект уплотнения | |
| 12 | 137375 | ГАЙКА | |
| 12 | 273078 | Гидромотор | |
| 12 | 311620 | Комплект уплотнений | |
| 12 | 137375 | ГАЙКА | |
| 13 | REF Датчик скорости ножа | Датчик скорости ножа | |
| 14 | 164213 | ПОДШИПНИК | |
| 15 | 164750 | Сварное крепление гидромотора | |
| 16 | 164817 | Ступица привода мотовила с крышкой подшипника | |
| 17 | 18671 | FITTING- LUBE 1/4-28 UNF | |
| 18 | 164214 | ПОДШИПНИК | |
| 19 | 164947 | Щиток | |
| 20 | 164948 | Щиток | |
| 21 | 16681 | Штифт пружинный | |
| 22 | 18725 | Штифт | |
| 23 | 137221 | ПРУЖИНА | |
| 24 | 137626 | ПРОКЛАДКА | |
| 25 | 164815 | Штифт | |
| 26 | 164855 | Отливка | |
| 27 | 164933 | Цилиндр | |
| 27 | 113435 | САЛЬНИК КОМПЛЕКТ | |
| 28 | 253092 | Support | |
| 29 | 164885 | Отливка | |
| 30 | 103738 | ЗАЖИМ | |
| 31 | 164858 | Фиксатор | |
| 32 | 294065 | Shield | |
| 33 | 294634 | Kit | |
| 34 | 294631 | Kit | |
| 35 | 164061 | ШАЙБА | |
| 36 | 137753 | ШАЙБА | |
| 37 | 245199 | Регулировочная прокладка | |
| 38 | 137350 | ЗВЕЗДОЧКА | |
| 39 | 137356 | ЗВЕЗДОЧКА | |
| 40 | 164126 | ЗВЕЗДОЧКА | |
| 41 | 137970 | ЗВЕЗДОЧКА | |
| 42 | 137348 | ЗВЕЗДОЧКА | |
| 43 | 304018 | Кронштейн | |
| 44 | 18624 | ПАЛЕЦ | |
| 45 | 118137 | КОЛЬЦО | |
| 46 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP | |
| A | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| B | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP | |
| C | 18697 | NUT - HEX LOCK DT 500-13UNC | |
| D | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| E | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP | |
| F | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| G | 21491 | БОЛТ | |
| H | 21572 | БОЛТ | |
| J | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| K | 21968 | БОЛТ | |
| L | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP | |
| M | 31774 | WASHER - FLAT | |
| N | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| P | 101898 | ВИНТ | |
| Q | 105069 | БОЛТ | |
| R | 114233 | БОЛТ | |
| S | 135157 | ВИНТ | |
| T | 137375 | ГАЙКА | |
| U | 137503 | БОЛТ | |
| V | 137702 | ГАЙКА | |
| W | 273304 | Washer | |
| X | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP | |
| Y | 30228 | Гайка | |
| Z | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | |
| AA | 40915 | Washer |
