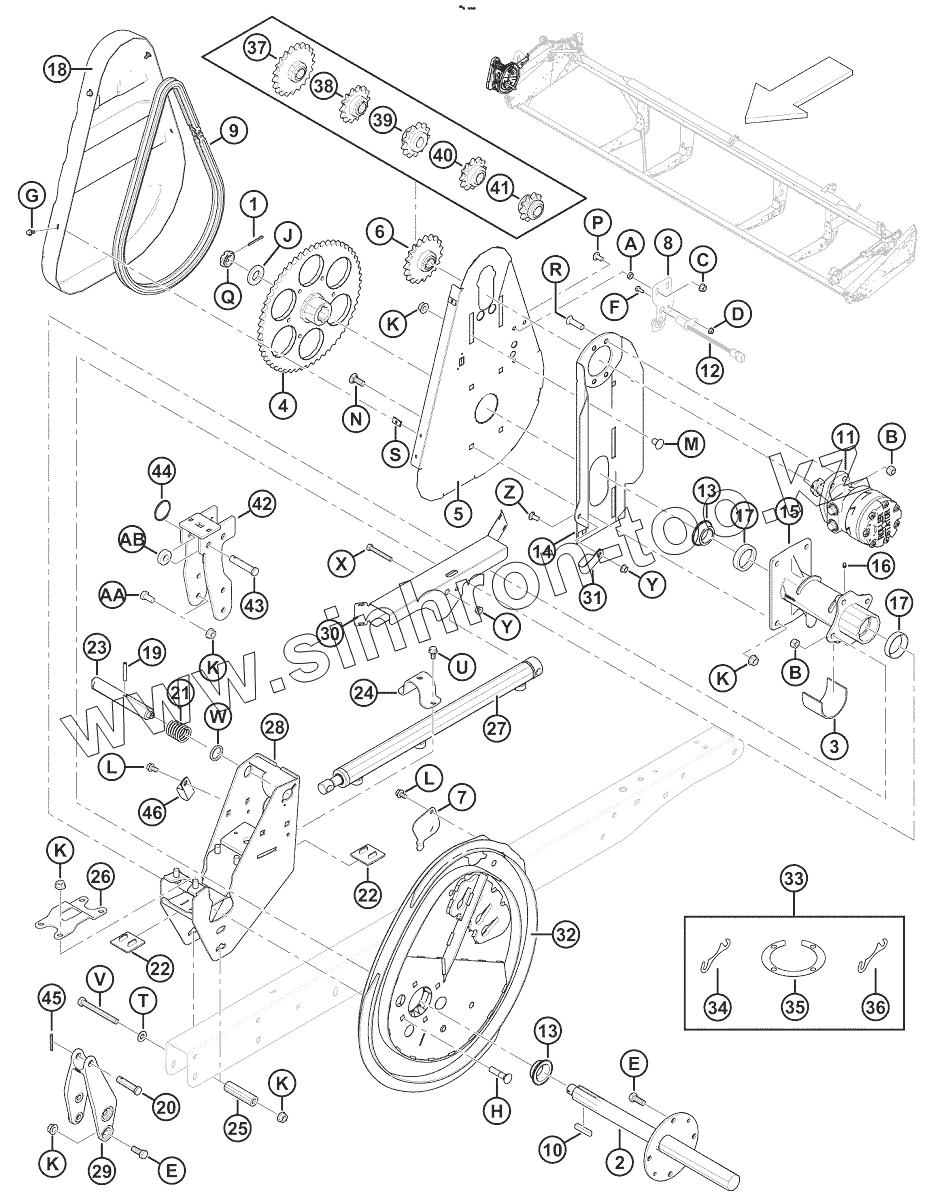

Каталог запасных частей к технике: MacDon М 215908 B. Компоненты мотовила - одинарное мотовило, правый рычаг

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
12
13
13
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
A
B
B
C
D
E
E
F
G
H
J
K
K
K
K
K
K
L
L
M
N
P
Q
R
S
T
U
V
W
X
Y
Y
Z
AA
AB
Позиция на иллюстрации Заводской номер детали Название детали
1 18607 PIN
2 137291 ВАЛ СВАРНОЙ
3 137315 ВТУЛКА
4 137347 ЗВЕЗДОЧКА
5 137352 ОПОРА
6 137354 ЗВЕЗДОЧКА
7 137476 КРЫШКА
8 REF Опора Опора
9 137515 ЦЕПЬ
10 137721 ШПОНКА
11 273258 Мотор
11 273259 Комплект уплотнения
11 137375 ГАЙКА
11 273078 Гидромотор
11 311620 Комплект уплотнений
11 137375 ГАЙКА
12 REF Датчик скорости ножа Датчик скорости ножа
13 164213 ПОДШИПНИК
14 164750 Сварное крепление гидромотора
15 164817 Ступица привода мотовила с крышкой подшипника
16 18671 FITTING- LUBE 1/4-28 UNF
17 164214 ПОДШИПНИК
18 164955 Крышка
19 16681 Штифт пружинный
20 18725 Штифт
21 137221 ПРУЖИНА
22 137626 ПРОКЛАДКА
23 164815 Штифт
24 164930 Зажим
25 164945 Проставка
26 164953 Зажим
27 164933 Цилиндр
27 113435 САЛЬНИК КОМПЛЕКТ
28 279979 Support weldt
29 164887 Отливка
30 123670 Щиток
31 103738 ЗАЖИМ
32 294634 Kit
33 294631 Kit
34 137753 ШАЙБА
35 164061 ШАЙБА
36 245199 Регулировочная прокладка
37 137350 ЗВЕЗДОЧКА
38 137356 ЗВЕЗДОЧКА
39 164126 ЗВЕЗДОЧКА
40 137970 ЗВЕЗДОЧКА
41 137348 ЗВЕЗДОЧКА
42 304017 Кронштейн
43 18738 ПАЛЕЦ
44 118137 КОЛЬЦО
45 18648 PIN-COTTER 3/16 DIA X 125 ZP
46 50022 CLAMP - INSULATED 15/16 INCH
A 18664 NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP
B 18697 NUT - HEX LOCK DT 500-13UNC
C 21452 NUT - FLANGE (SERR FACE) 375-16UNC
D 21455 NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP
E 21491 БОЛТ
F 21572 БОЛТ
G 21968 БОЛТ
H 30027 BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP
J 31774 WASHER - FLAT
K 50186 NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5
L 101898 ВИНТ
M 105069 БОЛТ
N 114233 БОЛТ
P 135157 ВИНТ
Q 137375 ГАЙКА
R 137503 БОЛТ
S 137702 ГАЙКА
T 18599 WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP
U 21821 BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP
V 30209 Болт
W 273304 Washer
X 30035 БОЛТ
Y 30228 Гайка
Z 21863 BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
AA 21575 BOLT - HH 1/2 NC X 10 LG GR 5 ZP
AB 40915 Washer
