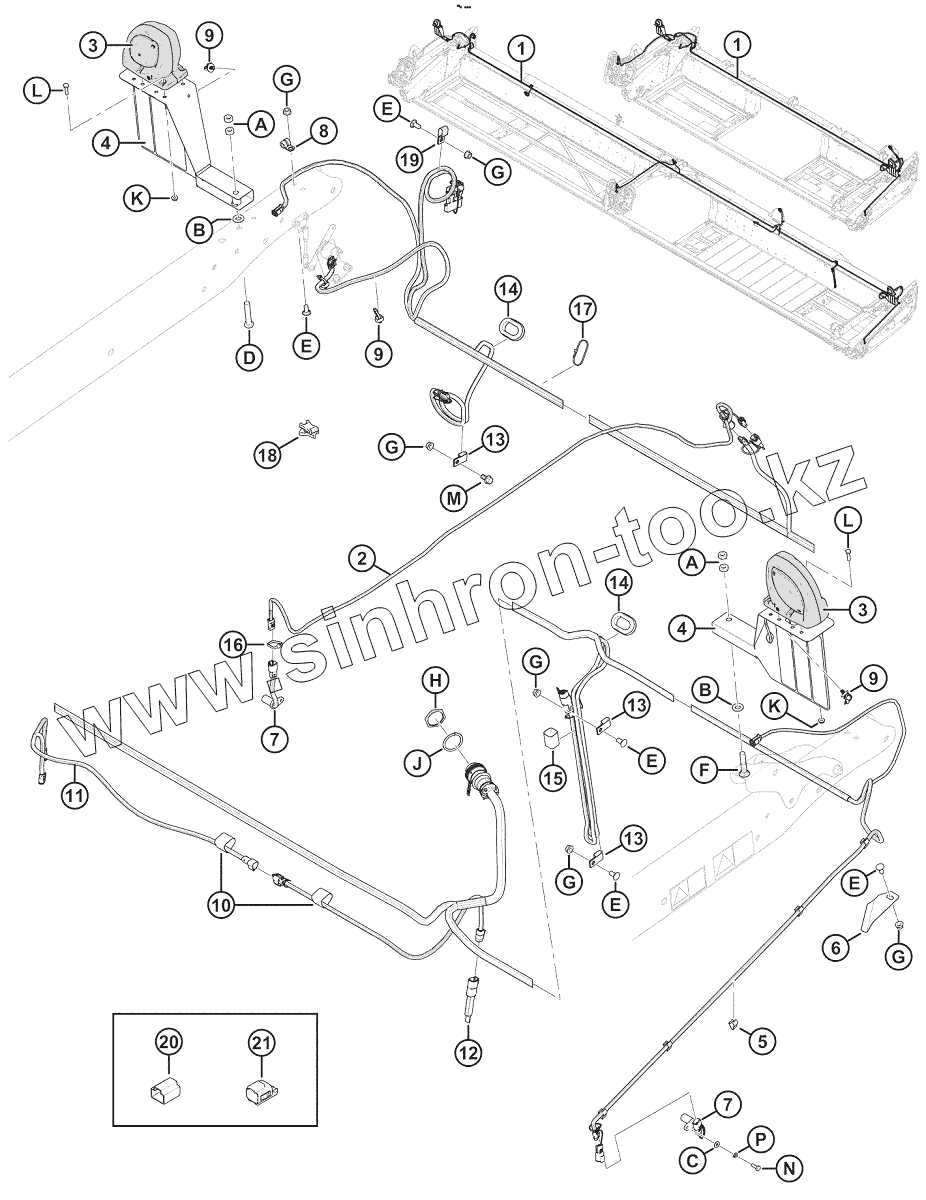

Каталог запасных частей к технике: MacDon М 215908 B. Компоненты электрической системы

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

3

3

3

3

4

4

5

6

7

7

8

9

9

9

10

11

12

12

12

12

12

12

13

13

13

14

14

15

16

17

18

19

20

21

A

A

B

B

C

D

E

E

E

E

E

F

G

G

G

G

G

G

H

J

K

K

L

L

M

N

P

Позиция на иллюстрации	Заводской номер детали		Название детали
1	304389		Жгут проводов
1	304390		Жгут проводов
1	304391		Жгут проводов
1	304392		Жгут проводов
1	304393		Жгут проводов
1	304394		Жгут проводов
1	304395		Жгут проводов
2	255426		Жгут проводов
3	203547		Фонарь
3	139630		ЛИНЗА
4	294874		Узел
5	21218		ЗАЖИМ
6	172142		ДЕРЖАТЕЛЬ
7	143875		ДАТЧИК
8	136410		Хомут
9	136655		Крепление
10	135443		ЗАСТЕЖКА
11	255344		Жгут проводов
12	254218		Разъем
12	254219		Разъем
12	254220		Разъем
12	254179		Разъем
12	254180		Разъем
12	254181		Разъем
13	135233		ЗАЖИМ
14	172899		ВТУЛКА
15	135444		ЗАСТЕЖКА
16	21763		FASTENER - CABLE TIE BLACK
17	30753		CABLE TIE
18	134443		Проставка
19	135234		ЗАЖИМ
20	134954		Пыльник заглушка
21	134741		Крышка
A	137727		ГАЙКА
B	18599		WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP
C	18596		WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP
D	21760		BOLT
E	21863		BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
F	21489		BOLT - RHSN 1/2 NC X 25 LG GR 5 ZP
G	30228		Гайка
H	134010		ГАЙКА
J	134011		ШАЙБА
K	21455		NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP
L	21573		BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP
M	21821		BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP
N	109089		БОЛТ
P	18635		WASHER - REG LOCK 1/4 IN NOM ID ZP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
