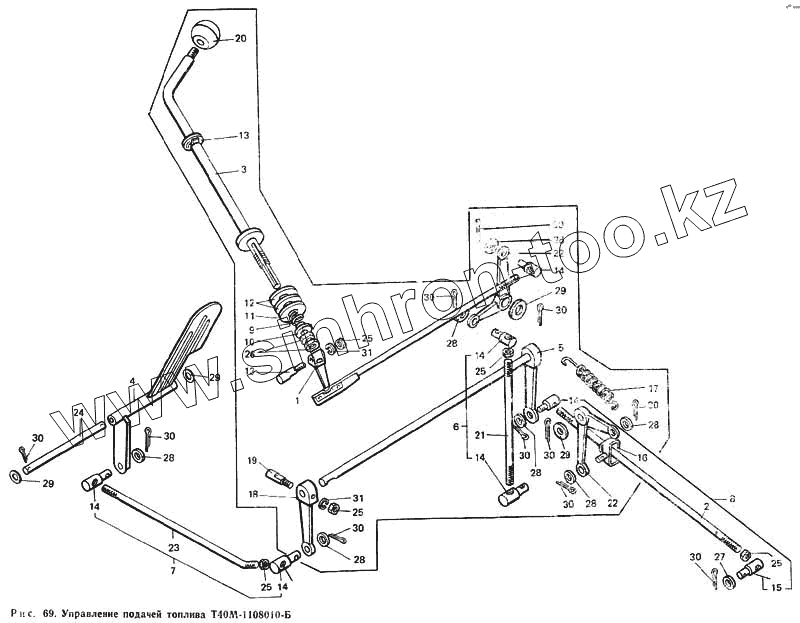

Каталог запасных частей к технике: ЛТЗ Т-40М. Управление подачей топлива Т40М-1108010-Б
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
14
14
15
16
17
18
19
20
21
22
22
23
24
25
25
25
25
25
26
27
27
28
28
28
28
28
28
28
29
29
29
29
30
30
30
30
30
30
30
30
30
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива | |
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива | |
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива | |
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива | |
| Т40М-1108010-Б | Т40М-1108010-Б | Управление подачей топлива | |
| 1 | Т40-1108040-В1 | Рычаг | |
| 2 | Д42-1108060-В | Тяга передняя | |
| 3 | Т40М-1108180-Б | Рукоятка | |
| 4 | Т40-1108220-А | Педаль | |
| 5 | Д42-1108250 | Ось управления | |
| 6 | Т40-1108610 | Тяга | |
| 7 | Д42-1108620 | Тяга педали | |
| 8 | Т40-1108630-Б | Тяга передняя | |
| 9 | Т40М-1108011 | Пружина | |
| 10 | Т40-1108012 | Колпачок пружины | |
| 11 | Т40-1108013 | Диск фрикциона | |
| 12 | Т40-1108014 | Диск тормозной | |
| 13 | Т40-1108018-Б | Втулка | |
| 14 | Д30-1108063 | Палец резьбовой | |
| 14 | Д30-1108063 | Палец резьбовой | |
| 14 | Д30-1108063 | Палец резьбовой | |
| 15 | Д30-1108063-Б | Палец резьбовой | |
| 16 | Д42-1108075 | Втулка пальцевая | |
| 17 | Д42-1108076-А | Пружина | |
| 18 | Д30-1108086 | Рычаг валика | |
| 19 | Д42-1108154-А | Винт стопорный | |
| 20 | Д42-1108160 | Наконечник рукоятки | |
| 21 | Т40-1108186 | Тяга | |
| 22 | Д30-1108212-Б | Рычаг | |
| 23 | Д30-1108225-Б | Тяга педали | |
| 24 | Д30-1108226 | Палец педали | |
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 25 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 26 | Гайка М12Х1,25-6Н.6.019 ГОСТ 5915-70 | Гайка М12Х1,25-6Н.6.019 ГОСТ 5915-70 | |
| 27 | Шайба 6.01.10.019 ГОСТ 11371-78 | Шайба 6.01.10.019 ГОСТ 11371-78 | |
| 27 | Шайба 6.01.10.019 ГОСТ 11371-78 | Шайба 6.01.10.019 ГОСТ 11371-78 | |
| 28 | Шайба 8.01.10.019 ГОСТ 11371-78 | Шайба 8.01.10.019 ГОСТ 11371-78 | |
| 29 | Шайба 10.01.10.019 ГОСТ 11371-78 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 30 | Шплинт 2Х20-0019 ГОСТ 397-79 | Шплинт 2Х20-0019 ГОСТ 397-79 | |
| 31 | 45 9816 6045 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
