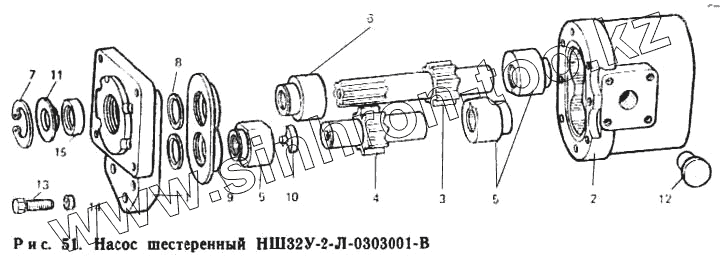

Каталог запасных частей к технике: ЛТЗ Т-40М. Насос шестеренный НШ32У-2-Л-0303001-В

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
НШ32У-2-Л-0303001-В	НШ32У-2-Л-0303001-В		Насос шестеренный НШ32У-2-Л ГОСТ 8753-80
НШ32У-2-Л-0303001-В	НШ32У-2-Л-0303001-В		Насос шестеренный НШ32У-2-Л ГОСТ 8753-80
1	НШ32У-0303021-К		Крышка насоса
2	НШ32У-0303022-В		Крышка насоса
3	НШ32У-0303023-Б		Шестерня ведущая (z = 8)
4	НШ32У-0303024		Шестерня ведомая (z = 8)
5	НШ32У-0303025		Втулка правая
6	НШ32У-0303025-Б		Втулка левая
7	НШ32У-0303028-Г		Кольцо пружинное упорное
8	НШ32У-0303053		Кольцо
9	НШ32У-0303055-А		Манжета
10	НШ32У-0303057		Уплотнение специальное
11	НШ32Э-08А		Кольцо упорное
12	ПП-23		Пробка
13	Болт М10-6gХ30.88.016 ГОСТ 7796-70		Болт М10-6gХ30.88.016 ГОСТ 7796-70
14	Шайба 10 65Г 05 ГОСТ 6402-70		Шайба 10 65Г 05 ГОСТ 6402-70
15	Манжета 1.2-25Х42-1 ГОСТ 7852-79 ОСТ 38		Манжета 1.2-25Х42-1 ГОСТ 7852-79 ОСТ 38 05 146-78

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
