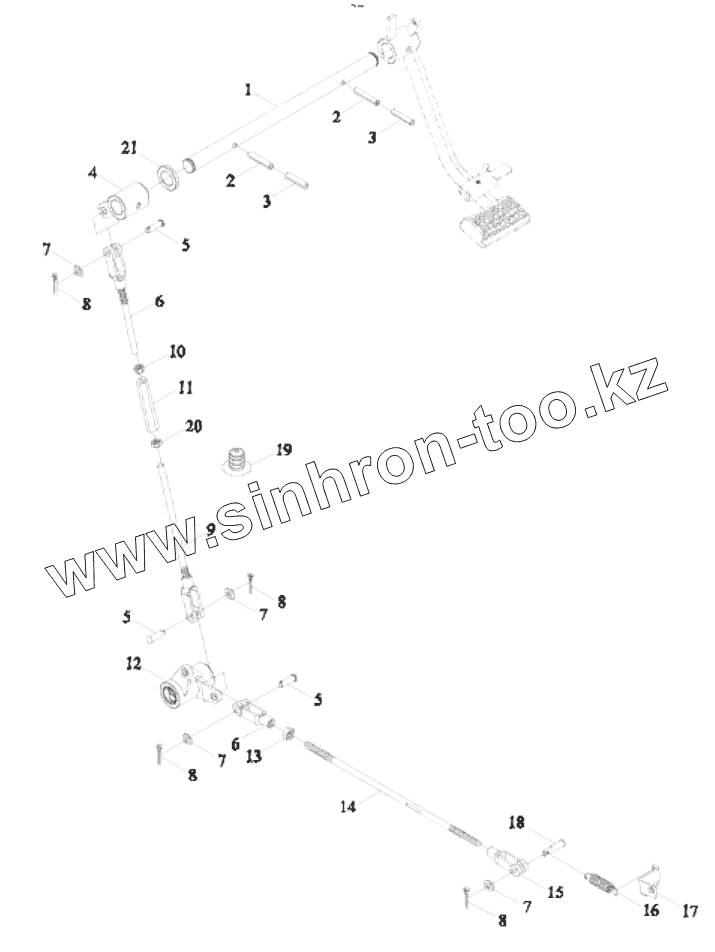

Каталог запасных частей к технике: Lovol TS-4A504-038K. TS04433010000 BRAKE SYSTEM CONTROL ASSEMBLY-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
5
6
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
TS04433010000(4) TS04433010000(4) BRAKE SYSTEM CONTROL ASSEMBLY
1 TB604.433E-01(2) SUPPORT SHAFT
2 GBT879.1-5X40(2) SPRING COLUMN PIN
3 GBT879.1-8X40(2) SPRING COLUMN PIN
4 TB604.433E.3(2) LEFT DRAW ARM WELDMENT
5 GBT882-B10X30-A0P(4) PIN SHAFT
6 TB604.212.5(2) UPPER PULL ROD WELDMENT
7 GBT97.1-10-A0P(4) FLAT WASHER
8 GBT91-3.2X22-A0P(4) SPLIT PIN
9 TB604.433E.10(2) LOWER PULL ROD WELDMENT
10 GBT6171-M12X1.5-8-A3L(2) HEXAGON NUT, TYPE-1
11 TE354.433-03(2) CONNECTING ROD
12 TB604.433E.4(2) ROCKER UNIT HUB
13 GBT6170-M10-LH-8-A3L(3) HEXAGON NUT, TYPE-1
14 TB604.433E-03(3) LOWER PULL ROD
15 TA700.431A-01(4) DEXTROROTATION LONG HOLE CONNECT FORK
16 TB504.433-09(3) RETURN SPRING
17 TB704.433.6(2) LEFT RETURN SPRING CONNECTING PLATE WELDMENT
18 TB704.433-04(3) CONNECTING PIN
19 TB604.433E-06(3) DUSTPROOF SLEEVE
20 GBT6171-M12X1.5-LH-8- A3L(2) HEXAGON NUT, TYPE-1
21 TS04433010011(2) SPACER BUSH
