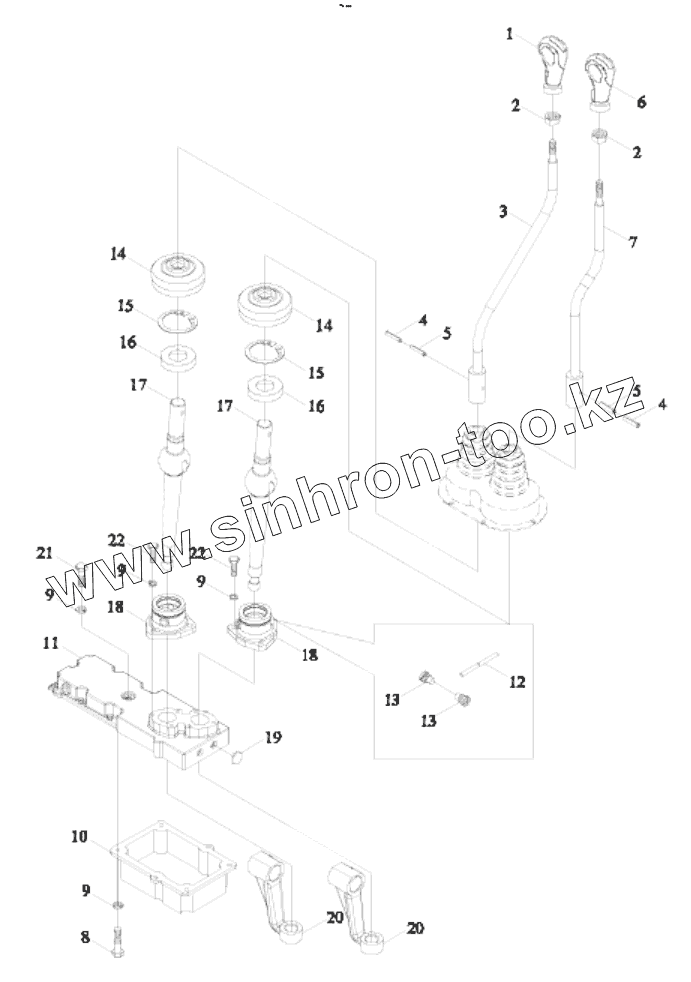

Каталог запасных частей к технике: Lovol TS-4A504-038K. TS04374010000 GEARBOX CONTROL MECHANISM ASSEMBLY-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
5
6
7
8
9
9
9
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
TS04374010000(3) TS04374010000(3) GEARBOX CONTROL MECHANISM ASSEMBLY
TS04374010000(3) TS04374010000(3) GEARBOX CONTROL MECHANISM ASSEMBLY
1 TS04374010001 Main shift control lever assembly
2 GBT6172.1-M10-04-A3L Hexagon thin nut
3 TB604.374B.1.1 Main shift lever weldment
4 GBT879.1-3X28 Spring-type straight pin
5 GBT879.1-5X28 Spring-type straight pin
6 TS04374010002 Auxiliary gearshift control lever
7 TS04374010007 Auxiliary shift lever weldment
8 GBT5783-M8X20-10.9-A2L Hexagon head bolt
9 GBT93-8-A0P Standard spring washer
10 TB604.374B.1-02 Side control lower cover
11 TB604.374B.1-01 Side control upper cover
12 TF1004.374-02(2) LOW CARTON STEEL WIRE
13 FT800A.37.326 Shift lever location pin
14 FT300.37.166a Shift lever dustproof cover
15 GBT893.1-40 Circlip for hole
16 FT800A.37.305 Nylon seat
17 TB604.374B.1-09 Lower control lever
18 TB504.374-06 Auxiliary shift lever bracket
19 Q72220 Bowl type expansion plug
20 TB604.374B.1-06 Side control external shift block
21 GBT5782-M8X55-8.8-A2L Hexagon head bolt
22 GBT5783-M8X25-8.8-A2L Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
