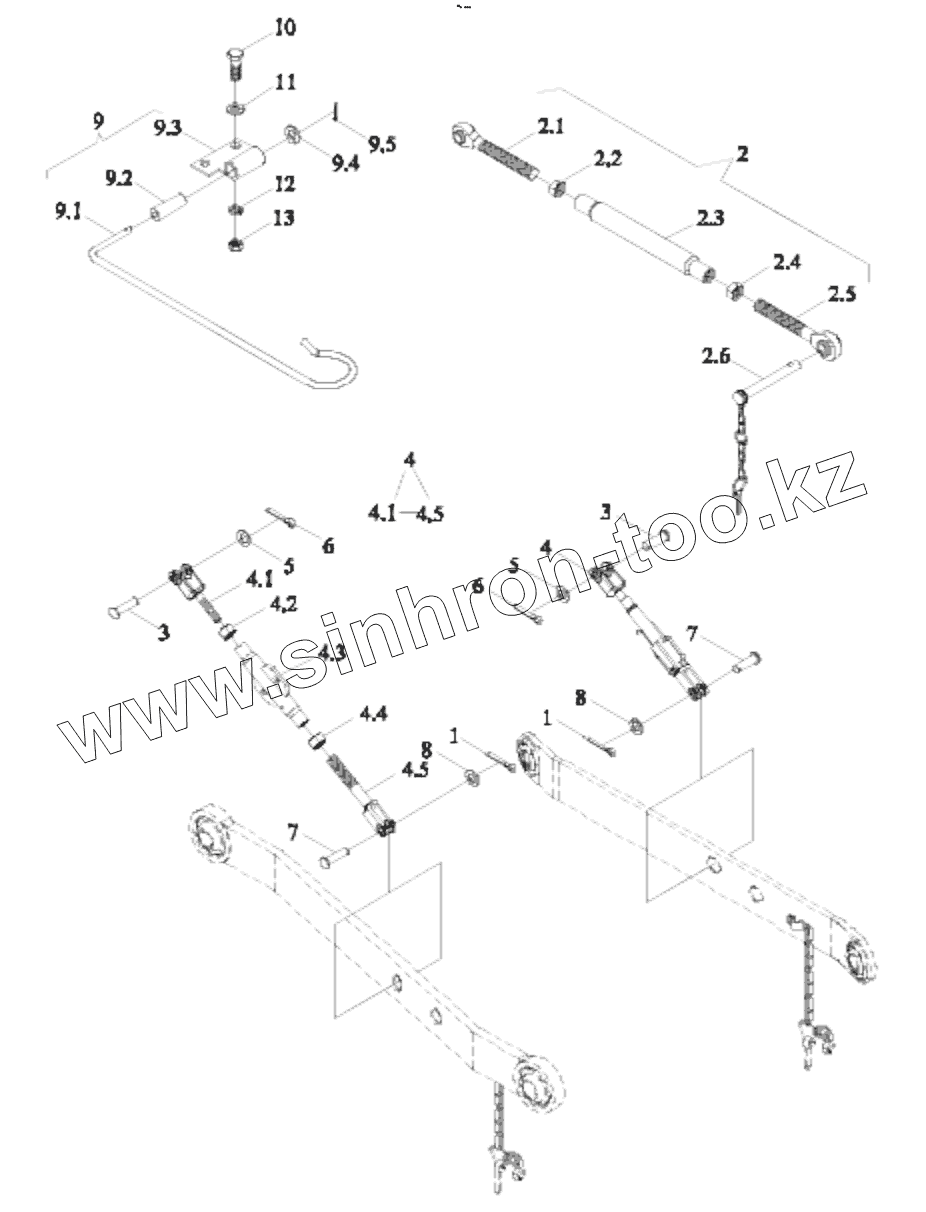

Каталог запасных частей к технике: Lovol TS-4A504-038K. TC02561160000K SUSPENSION ASSEMBLY-2
1
1
2
2.1
2.2
2.3
2.4
2.5
2.6
3
3
4
4
4.1
4.1
4.2
4.3
4.4
4.5
4.5
5
5
6
6
7
7
8
8
9
9.1
9.2
9.3
9.4
9.5
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TC02561160000K(2) | TC02561160000K(2) | SUSPENSION ASSEMBLY | |
| 1 | GBT91-5X32-A3L | SPLIT PIN | |
| 2 | FT500A.56.011a | Upper pull rod assembly | |
| 2.1 | FT500A.56.026 | Front adjusting lever assembly of upper pull rod | |
| 2.2 | GBT6173-M27X2-05-A3L | Hexagon thin nut | |
| 2.3 | FT500A.56.027 | Adjusting screw pipe weldment | |
| 2.4 | GBT6173-M27X2-LH-05-A3L | Hexagon thin nut | |
| 2.5 | FT500A.56.024 | Rear adjusting lever assembly of upper pull rod | |
| 2.6 | FT65.56.015 | Upper pull rod lock pin assembly | |
| 3 | FT500A.56.101 | Upper connecting pin of lifting rod | |
| 4 | FT500A.56.013 | LIFTING ROD ASSEMBLY | |
| 4.1 | FT500A.56.107 | LIFTING ROD UPPER CONNECTING FORK | |
| 4.2 | GBT6173-M27X2-05-A3L(2) | HEXAGON THIN NUT | |
| 4.3 | FT500A.56.033 | LIFTING ROD SOLENOID WELDMENT | |
| 4.4 | GBT6173-M27X2-LH-05-A3L (2) | HEXAGON THIN NUT | |
| 4.5 | FT500A.56.108 | LIFTING ROD LOWER CONNECTING FORK | |
| 5 | FT500A.56.118 | Washer | |
| 6 | GBT91-5X40-A3L | SPLIT PIN | |
| 7 | FT300.56A.112 | Lower connecting pin of lifting rod | |
| 8 | GBT97.1-24-A3L | Flat Washer | |
| 9 | TB500.56B.6 | Upper pull rod fixing clamp combination | |
| 9.1 | TB500.56B.6-01 | Upper pull rod fixing hook | |
| 9.2 | TE300.56.6-03 | Nylon bushing | |
| 9.3 | TE300.56.6-01 | Fixing seat | |
| 9.4 | GBT96.1-6-A0P | Large washer | |
| 9.5 | GBT91-2X14-A0P | Split pin | |
| 10 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut | |
| 11 | GBT97.1-8-A3L | Flat Washer | |
| 12 | GBT93-8-A3L | Standard Spring Washer | |
| 13 | GBT6170-M8-8-A2L | Hexagon nut, style 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
