Каталог запасных частей к технике: Lovol TS-4A504-038K. TC02553070000K HYDRAULIC AUXILIARY OIL TANK ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

8

9

10

11

11

12

13

14

14

15

16

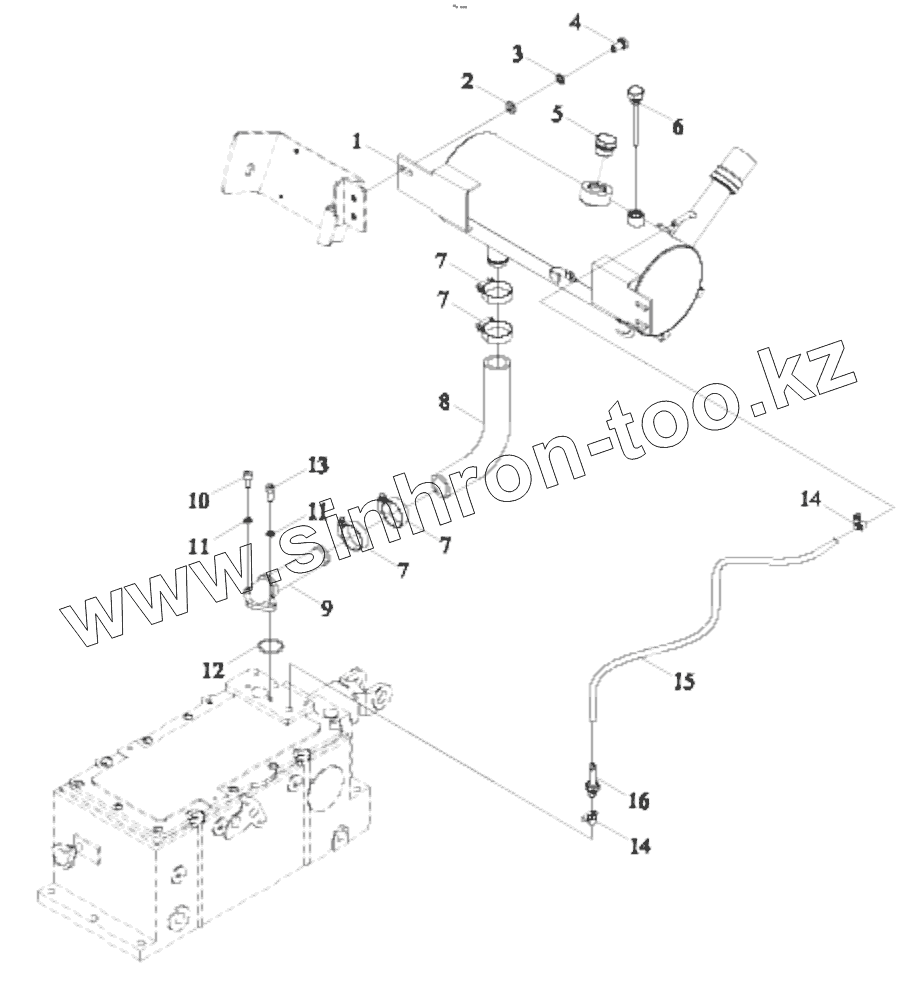

Позиция на иллюстрации	Заводской номер детали		Название детали
TC02553070000K	TC02553070000K		Hydraulic Auxiliary Oil Tank Assembly
1	TC02553070001K		AUXILIARY OIL TANK WELDMENT
2	GBT97.1-10-A3L		Flat Washer
3	GBT93-10-A3L		Standard Spring Washer
4	GBT5783-M10X20-8.8-A3L		Hexagon flange nut
5	TC04553010011K		Screw Plug Subassembly
6	TC02553010003		Oil Dipstick Assembly
7	Q67645		B-Type Worm Transmission Hose Clamp
8	TC02553070004K		CONNECTING RUBBER PIPE
9	TC02553050005K		Connecting Oil Pipe Weldment
10	GBT70.1-M8X20-8.8-A2L		Hexagon socket head cap screw
11	GBT93-8-A3L		Standard Spring Washer
12	GBT3452.1-34.5X2.65G		Rubber O-Seal Ring
13	GBT70.1-M8X20-10.9		INNER HEXAGON SCREW
14	Q67512		A-type worm drive type hose clamp
15	TC02553070003K		BREATH HOSE
16	TC02553010005		Breather Joint Weldment

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
