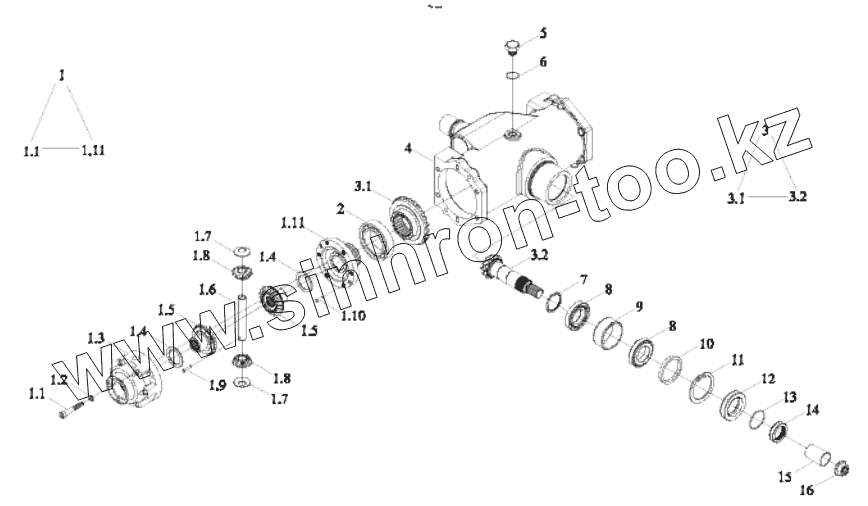

Каталог запасных частей к технике: Lovol TS-4A504-038K. TC02311220000 FRONT DRIVING AXLE ASSEMBLY-6
1
1.1
1.1
1.2
1.3
1.4
1.4
1.5
1.5
1.6
1.7
1.7
1.8
1.8
1.9
1.10
1.11
1.11
2
3
3.1
3.1
3.2
3.2
4
5
6
7
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TC02311220000(6) | TC02311220000(6) | FRONT DRIVING AXLE ASSEMBLY | |
| TC02311220002(6) | TC02311220002(6) | FRONT AXLE | |
| TC02311010002(2) | TC02311010002(2) | MAIN REDUCER BOX ASSEMBLY | |
| 1 | TC02311010018 | DIFFERENTIAL ASSEMBLY | |
| 1.1 | GBT70.1-M10X70-8.8 | INNER HEXAGON SCREW | |
| 1.2 | GBT93-10 | Standard Spring Washer | |
| 1.3 | TC02311010027 | DIFFERENTIAL LEFT HOUSING | |
| 1.4 | TC02311010030 | HALF SHAFT GEAR WASHER | |
| 1.5 | TC02311010035 | HALF SHAFT GEAR | |
| 1.6 | TC02311010033 | PLANET GEAR SHAFT | |
| 1.7 | TC02311010031 | PLANET GEAR WASHER | |
| 1.8 | TC02311010034 | PLANET GEAR | |
| 1.9 | GBT119.1-8h8X45-A0P | COLUMN PIN | |
| 1.10 | GBT119.1-8h8X20-A0P | COLUMN PIN | |
| 1.11 | TC02311010028 | DIFFERENTIAL RIGHT HOUSING | |
| 2 | GBT276-6216 | DEEP GROOVE BALL BEARING | |
| 3 | TC02311010026 | GEAR | |
| 3.1 | TC02311010029 | CENTRAL TRANSMISSION BIG SPIRAL BEVEL GEAR | |
| 3.2 | TC02311010020 | DRIVING SPIRAL BEVEL GEAR SHAFT | |
| 4 | TC02311010019 | MAIN REDUCER BOX HOUSING | |
| 5 | TD904.311K.1-13(3) | SCREW PLUG | |
| 6 | GBT3452.1-21.2X2.65G(3) | RUBBER O-SEAL RING | |
| 7 | TC02311010083 | ADJUSTING GASKET | |
| 8 | GBT297-32208 | Tapered Roller Bearing | |
| 9 | TC02311010022 | SPACER BUSH | |
| 10 | TC02311010023 | ADJUSTING GASKET | |
| 11 | GBT893.1-80 | RETAINER RING | |
| 12 | GBT9877.1-FB55X80X8D | SEAL RING | |
| 13 | GBT3452.1-41.2X3.55G | Rubber O-Seal Ring | |
| 14 | TC02311010025 | OIL SEAL SEAT | |
| 15 | TC02311010024 | PROTECTION BUSH | |
| 16 | TC02311010088 | LOCKING NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
