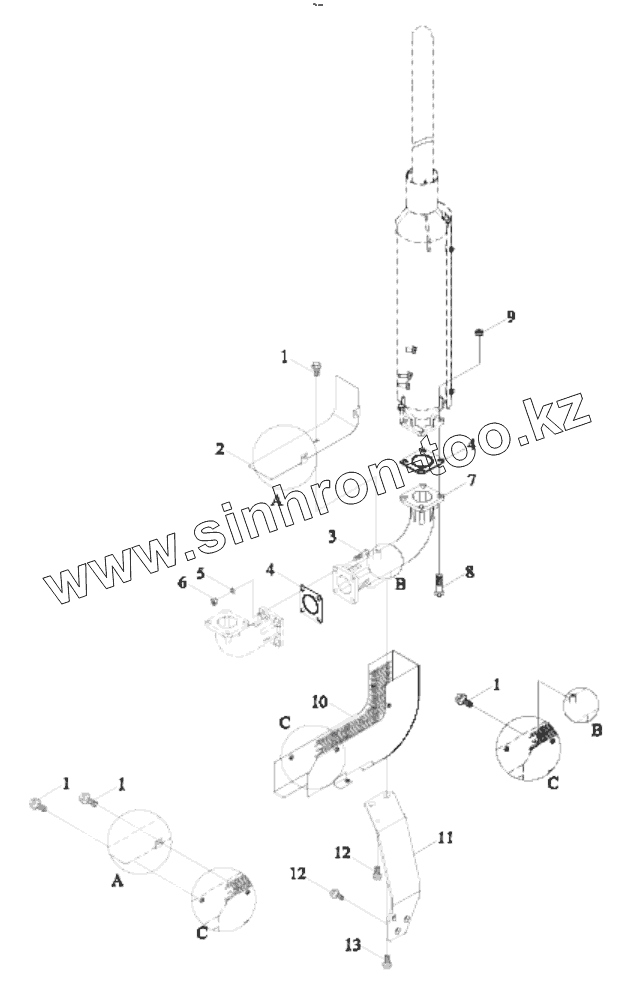

Каталог запасных частей к технике: Lovol TS-4A504-038K. TC02220090000K EXHAUST SYSTEM ASSEMBLY-2

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

4

5

6

7

8

9

10

11

12

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
TC02220090000K(2)	TC02220090000K(2)		EXHAUST SYSTEM ASSEMBLY
1	GBT5789-M6X12-8.8-A2L		HEXAGON FLANGE NUT
2	TS04220010011		Upper Shield Screen Weldment
3	GBT5783-M10X40-8.8-A3L		Hexagon Bolt
4	FT300.22.030		Seal Gasket Unit
5	GBT93-10-A0P		Standard spring washer
6	GBT6170-M10-8-A3L		Hexagon Nut, Style 1
7	TS04220010002		Exhaust Bending Pipe 1
8	GBT5783-M10X35-8.8-A3L		Hexagon Bolt
9	SPL6175PT-M10X1.5-8F3		HEXAGON SELF-LOCKING NUT, STYLE 2
10	TS04220010010		Lower Shield Screen Weldment
11	TS04220010005		Fixing Bracket Weldment
12	GBT5789-M10X20-8.8-A2L		HEXAGON FLANGE NUT
13	GBT5789-M6X16-8.8-A2L		Hexagon Flange Nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
