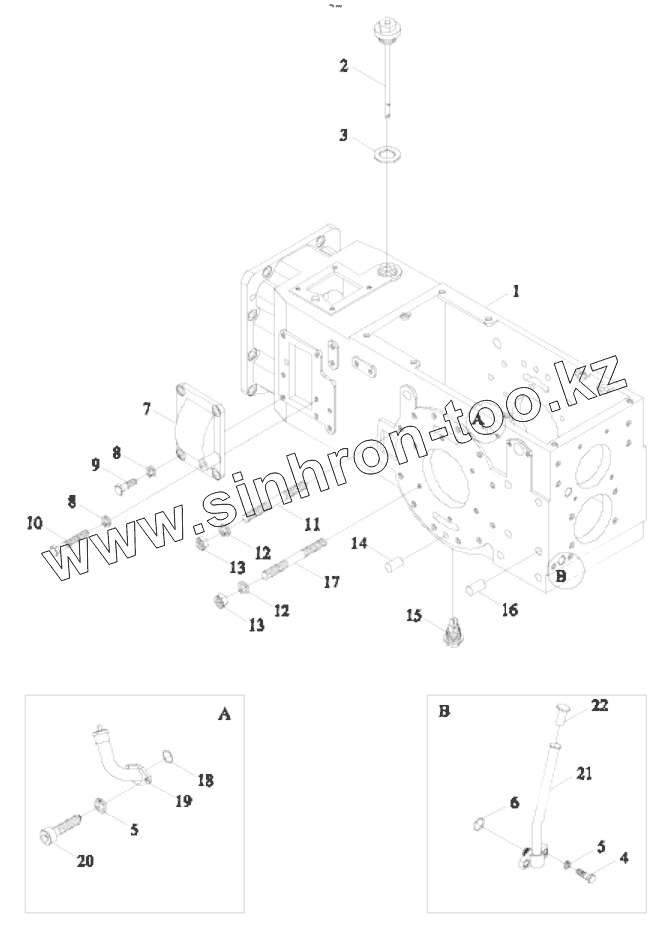

Каталог запасных частей к технике: Lovol TS-4A504-038K. TB604.384 REAR AXLE HOUSING ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
TB604.384 TB604.384 REAR AXLE HOUSING ASSEMBLY
1 TB604.384-01 REAR AXLE HOUSING
2 FT300.38.016a REFUELING AND AIRING PLUG ASSEMBLY
3 JBT982-30 COMBINED GASKET
4 GBT5783-M8X20-8.8-A2L Hexagon flange nut
5 GBT93-8-A0P Standard spring washer
6 GBT3452.1-15.0X2.65G O-ring sealant used for hydraulic or pneumatic parts
7 FT300.38J.206 Reverse gear side cover
8 GBT93-10-A0P Standard spring washer
9 GBT5783-M10X25-8.8-A3L Hexagon head bolt
10 GBT5782-M10X60-8.8-A2L BOLT
11 GB899-AM12- M12X1.25X150-10.9-A 2L STUD
12 GBT93-12-A0P Washer
13 GBT6171-M12X1.25-10-A2L Hexagon nut, style 1
14 GBT119.1-12m6X28-A0P PIN
15 FT65.38.026 Oil plug assembly
16 TB554.384-02 Pin
17 GB899-AM12- M12X1.25X160-10.9-A 2L DOUBLE END STUDS
18 GBT3452.1-32.5X1.80G O-ring sealant used for hydraulic or pneumatic parts
19 TB604.384.3 Rear axle oil filler assembly
20 GBT70.1-M8X20-8.8 INNER HEXAGON SCREW
21 TB604.384.2 OIL DIPSTICK PIPE WELDMENT
22 TB604.384.4 Oil dipstick assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
