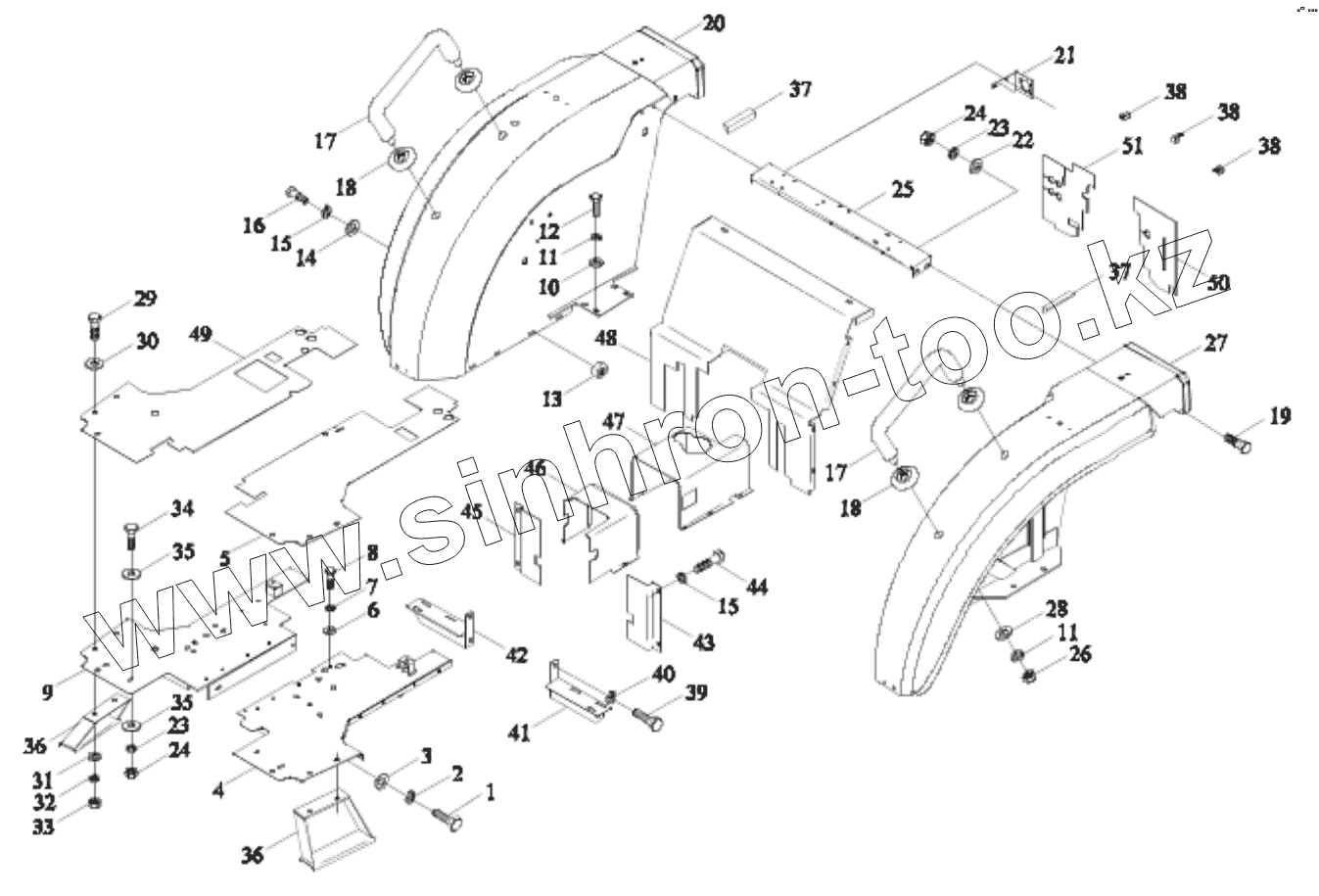

Каталог запасных частей к технике: Lovol TE-404. TL02452060000K FLOOR ASSEMBLY
TL02452060000K
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
17
18
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TL02452060000K | TL02452060000K | FLOOR ASSEMBLY | |
| 1 | GBT5783-M10X25-8.8-A3L | Hexagon head bolt | |
| 2 | GBT93-10-A0P | Standard spring washer | |
| 3 | GBT97.1-10-A0P | Plain washer | |
| 4 | TL02452060009K | LEFT FLOOR WELDMENT | |
| 5 | TL02452060019K | LEFT FLOOR MAT | |
| 6 | GBT97.1-5-A0P | Plain washer | |
| 7 | GBT93-5-A0P | Standard spring washer | |
| 8 | GBT5783-M5X12-8.8-A2L | HEXAGON BOLT | |
| 9 | TL02452060010K | RIGHT FLOOR WELDMENT | |
| 10 | GBT97.1-12-A0P | Plain washer | |
| 11 | GBT93-12-A0P | Washer | |
| 12 | GBT5783-M12X30-8.8-A3L | Hexagon Bolt | |
| 13 | GBT6170-M6-8-A2L | Hexagon Nut, Type-1 | |
| 14 | GBT97.1-6-A0P | Plain washer | |
| 15 | GBT93-6-A0P | Standard spring washer | |
| 16 | GBT5783-M6X16-8.8-A2L | Hexagon Bolt | |
| 17 | FT250.47.163 | ARMREST | |
| 18 | TE250.45E.5 | ARMREST WASHER UNIT | |
| 19 | GBT5781-M8X20-4.8-A2L | HEXAGON BOLT | |
| 20 | TL02452060024K | RIGHT MUD GUARD ASSEMBLY | |
| 21 | TE250.45A-02 | SOCKET FIXING PLATE | |
| 22 | GBT97.1-8-A0P | Plain washer | |
| 23 | GBT93-8-A0P | Standard spring washer | |
| 24 | GBT6170-M8-8-A2L | Hexagon nut, style 1 | |
| 25 | TE324.472-03 | STRENGTHEN PLATE | |
| 26 | GBT6170-M12-8-A3L | Hexagon nut, style 1 | |
| 27 | TL02452060023K | LEFT MUD GUARD ASSEMBLY | |
| 28 | GBT95-12-A0P | FLAT WASHER | |
| 29 | GBT5783-M10X30-8.8-A3L | Hex bolt | |
| 30 | GBT96.1-10-A3L | Big Washer | |
| 31 | GBT97.1-10-A3L | Flat Washer | |
| 32 | GBT93-10-A3L | Standard Spring Washer | |
| 33 | GBT6170-M10-10-A3L | HEXAGON NUT, TYPE-1 | |
| 34 | GBT5783-M8X25-8.8-A2L | Hex head bolt | |
| 35 | GBT96.1-8-A3L | Large washer | |
| 36 | TL02452060029K | PEDAL WELDMENT | |
| 37 | TL02452060018K | SEAL SPONGE | |
| 38 | FT65.48.097 | HARNESS FIXING CLAMP (2) | |
| 39 | GBT5783-M14X30-8.8-A3L | HEXAGON BOLT | |
| 40 | GBT93-14-A0P | Standard Spring Washer | |
| 41 | TL02452060001K | LEFT FRONT BRACKET WELDMENT | |
| 42 | TL02452060002K | RIGHT FRONT BRACKET WELDMENT | |
| 43 | TL02452060005K | LEFT FRONT RETAINER PLATE | |
| 44 | GBT5783-M6X12-8.8-A2L | HEXAGON BOLT | |
| 45 | TL02452060006K | RIGHT FRONT RETAINER PLATE | |
| 46 | TL02452060013K | U-TYPE FRONT PLATE WELDMENT | |
| 47 | TL02452060015K | U-SHAPED REAR PLATE | |
| 48 | TL02452060007K | BACKBOARD PLATE WELDMENT | |
| 49 | TL02452060020K | RIGHT FLOOR MAT | |
| 50 | TL02452060021K | LEFT REAR SEAL PLATE | |
| 51 | TL02452060022K | RIGHT REAR SEAL PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
